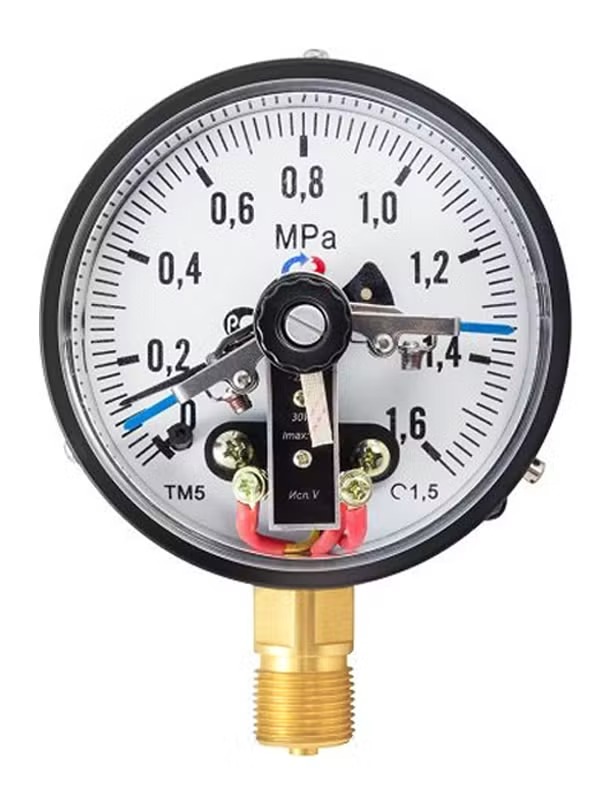

Манометры с электроконтактной приставкой серии ТМ (ТВ, ТМВ) IP54
Надёжные приборы с повышенной пылевлагозащитой (IP54) для управления внешними электрическими цепями в системах сигнализации, автоматики и блокировки технологических процессов. Оснащены электроконтактной группой с магнитным поджатием и серебряным покрытием, обеспечивающей точное срабатывание при достижении заданных пороговых значений.
Ключевые особенности:
Пылевлагозащищённое исполнение IP54 – корпус из стали 10 с чёрным покрытием, органическое стекло, защита от попадания пыли и брызг.
Электроконтактная приставка с настраиваемыми уставками – механическая связь со стрелкой прибора, замыкание/размыкание цепи при превышении порога.
Широкий выбор модификаций:
– манометры ТМ (избыточное давление),
– вакуумметры ТВ (разрежение),
– мановакуумметры ТМВ (зона разрежения и избыточного давления).
Диаметры корпуса: 100, 150, 160 мм (160 – под заказ).
Класс точности: 1,5 – высокая надёжность показаний.
Диапазоны измерений: от 0…0,1 МПа до 0…100 МПа (ТМ), от –0,1…0 МПа (ТВ), комбинированные для ТМВ.
Устойчивость к температурам: окружающая среда от –60 до +60 °C, измеряемая среда от –50 до +150 °C.
Электрические схемы на любой случай: одноконтактные и двухконтактные исполнения (I–VI), максимальное напряжение ~380 В / –220 В, ток до 1 А, разрывная мощность 30 Вт / 50 В·А.
Надёжные материалы: чувствительный элемент из медного сплава (для давления до 100 МПа – сталь 38ХМ), трибко-секторный механизм из нержавеющей стали, штуцер из медного сплава или стали 30 с никелевым покрытием.
Удобство подключения: через DIN-разъем сзади корпуса (для 100 МПа – штепсельное).

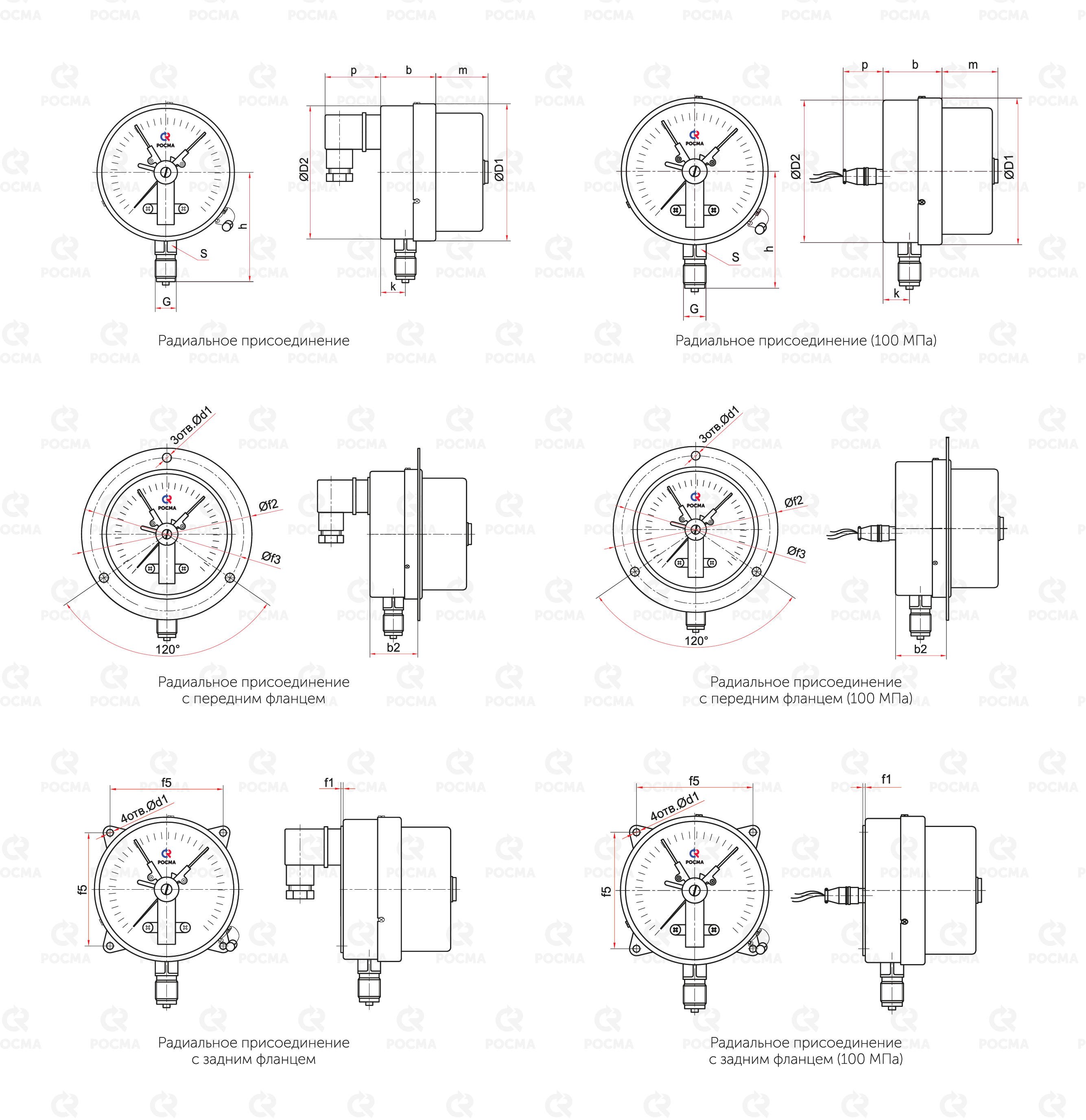

Присоединение: радиальное, резьба G½ или М20×1,5.
| Тип | Диаметр корпуса, мм | Класс точности | Диапазон показаний давлений, МПа | Резьба присоединения | Присоединение | Цена с НДС, руб. |
|---|---|---|---|---|---|---|
| ТМ-510.05 IP54 | 100 | 1,5 | 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 | G½ / М20×1,5 | радиальное | 3 185 |
| ТМ-510.05 IP54 | 100 | 1,5 | 0…16 / 25 / 40 / 60 | G½ / М20×1,5 | радиальное | 3 590 |
| ТМ-510.05 IP54 | 100 | 1,5 | 0…100 | G½ / М20×1,5 | радиальное | 5 680 |
| ТМ-610.05 IP54 | 150 / 160* | 1,5 | 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 | G½ / М20×1,5 | радиальное | 3 670 |
| ТМ-610.05 IP54 | 150 / 160* | 1,5 | 0…16 / 25 / 40 / 60 | G½ / М20×1,5 | радиальное | 3 980 |
| ТМ-610.05 IP54 | 150 / 160* | 1,5 | 0…100 | G½ / М20×1,5 | радиальное | 8 955 |
Диаметр 160 мм – под заказ.
| Тип | Диаметр корпуса, мм | Класс точности | Диапазон показаний, МПа | Резьба присоединения | Присоединение | Цена с НДС, руб. |
|---|---|---|---|---|---|---|
| ТВ-510.05 IP54 | 100 | 1,5 | –0,1…0 | G½ / М20×1,5 | радиальное | 3 185 |
| ТВ-610.05 IP54 | 150 / 160* | 1,5 | –0,1…0 | G½ / М20×1,5 | радиальное | 3 820 |
Исполнение – только I, II, V.
| Тип | Диаметр корпуса, мм | Класс точности | Диапазон показаний, МПа | Резьба присоединения | Присоединение | Цена с НДС, руб. |
|---|---|---|---|---|---|---|
| ТМВ-510.05 IP54 | 100 | 1,5 | –0,1…0,06 | G½ / М20×1,5 | радиальное | 3 810 |
| ТМВ-510.05 IP54 | 100 | 1,5 | –0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 | G½ / М20×1,5 | радиальное | 3 185 |
| ТМВ-610.05 IP54 | 150 / 160* | 1,5 | –0,1…0,06 | G½ / М20×1,5 | радиальное | 3 820 |
| ТМВ-610.05 IP54 | 150 / 160* | 1,5 | –0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 | G½ / М20×1,5 | радиальное | 3 820 |
Технические характеристики (основные):
| Параметр | Значение |
|---|---|
| Тип прибора | ТМ (избыт.), ТВ (вакуум), ТМВ (комбинир.) |
| Диаметр корпуса, мм | 100, 150, 160* |
| Класс точности | 1,5 |
| Диапазон показаний ТМ, МПа | 0…0,1 … 0…100 |
| Диапазон показаний ТВ, МПа | –0,1…0 |
| Диапазон показаний ТМВ, МПа | –0,1…0,06 … –0,1…2,4 |
| Температура окружающей среды, °C | –60…+60 |
| Температура измеряемой среды, °C | –50…+150 |
| Степень защиты | IP54 |
| Напряжение коммутации, В | –220, ~380 |
| Макс. ток, А | 1 |
| Разрывная мощность | 30 Вт / 50 В·А |
| Резьба присоединения | G½ или М20×1,5 |
| Межповерочный интервал | 2 года |
| Климатическое исполнение | УХЛ категории 1.1 по ГОСТ 15150 |
Область применения:
Теплоснабжение, водоснабжение, вентиляция
Машиностроение, насосные станции
Котельные, системы автоматики и блокировки
Технологические процессы, требующие контроля давления с сигнализацией предельных значений
Преимущества использования:
Повышенная надёжность в агрессивных средах – IP54 защищает от пыли и влаги, позволяет эксплуатировать приборы в неблагоприятных условиях.
Точное срабатывание контактов – погрешность уставки не более ±4% от диапазона, магнитное поджатие исключает ложные срабатывания.
Гибкость настройки – возможность выбора одноконтактной или двухконтактной схемы, исполнения I–VI под конкретную задачу.
Долговечность – износостойкие материалы (нержавеющая сталь, серебряное покрытие контактов) обеспечивают длительный срок службы.
Простота монтажа – радиальное присоединение, стандартные резьбы G½ / М20×1,5, подключение через DIN-разъем.
Широкая линейка – более 20 диапазонов измерений, возможность заказа манометров, вакуумметров и мановакуумметров.
Манометры с электроконтактной приставкой ТМ (ТВ, ТМВ) серии 10 IP54 – оптимальное решение для автоматизации и сигнализации в системах, где важны точность, защита от внешних воздействий и возможность интеграции в схемы управления.
| Наименование услуги | Тип прибора | Цена с НДС, руб. |
|---|---|---|
| Объединение с разделителем РМ (РМ-Н11, РМ-С10, РМ-В10, РМ-Х11, РМ-С21) | ТМ, ТМВ, ТВ | 230 |
| Объединение с разделителем РМ (ТМ, ТМВ, ТВ + рукав) | ТМ, ТМВ, ТВ | 500 |
| Объединение с разделителем РМ-ФМ41 | ТМ | 310 |
| Объединение с разделителем РМ (РМ-М31, РМ-К11) | ТМ (ТМВ) | 310 |
| Задний фланец, с установкой (ТМ-510.05) | ТМ (ТМВ)-510.05 | 175 |
| Задний фланец, с установкой (ТМ-610.05) | ТМ (ТМВ)-610.05 | 125 |
| Передний фланец с кольцом, с установкой (ТМ-510.05) | ТМ (ТВ, ТМВ)-510.05 | 175 |
| Передний фланец с кольцом, с установкой (ТМ-610.05) | ТМ (ТВ, ТМВ)-610.05 | 220 |
| Указатель рабочего давления (1 маркер на циферблате) | ТМ (ТВ, ТМВ) | 40 |
| Указатель рабочего давления (2 маркера на циферблате) | ТМ (ТВ, ТМВ) | 50 |
| Демпфер для манометра (внутренний) | ТМ (ТВ, ТМВ) | 20 |
| Исполнение штуцера с резьбой NPT | ТМ (ТВ, ТМВ) | +10% к стоимости |
| Индивидуальная шкала | ТМ (ТВ, ТМВ) | +10% к стоимости |
| Свидетельство о поверке к нумерованному прибору | ТМ (ТВ, ТМВ) | 130 |
| Протокол поверки к нумерованному прибору | ТМ (ТВ, ТМВ) | 130 |
| Индивидуальный паспорт на нумерованный прибор | ТМ (ТВ, ТМВ) | 100 |
| Обезжиривание прибора под кислород (+паспорт + знак О₂ на циферблате) | ТМ (ТВ, ТМВ) | 160 |
| Нанесение на циферблат индивидуальных знаков | ТМ (ТВ, ТМВ) | 25 |
| Первичная заводская поверка | ТМ (ТВ, ТМВ) | бесплатно |
| Периодическая поверка | ТМ (ТВ, ТМВ) | 195 |
| Пломбировка манометра (под заказ) | ТМ (ТВ, ТМВ) | 25 |
| Ремонт (диапазон 0–1,6 МПа) | ТМ | от 315 |
| Ремонт (диапазон 2,5–40 МПа) | ТМ | от 395 |
| Ремонт (диапазон 60–100 МПа) | ТМ | от 410 |
| Ремонт | ТВ | от 410 |
| Ремонт | ТМВ | от 560 |
| Очистка прибора от загрязнений (мазут, краска и пр.) | ТМ (ТВ, ТМВ) | индивидуально |
