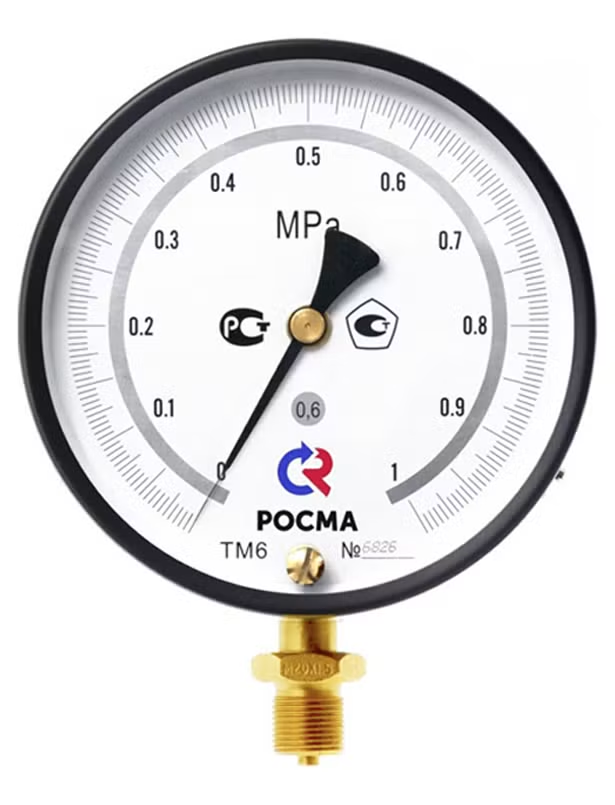

Высокоточные показывающие приборы для измерения избыточного, вакуумметрического и мановакуумметрического давления. Предназначены для работы с неагрессивными к медным сплавам жидкими и газообразными, не вязкими и не кристаллизующимися средами. Благодаря повышенным классам точности (до 0,25) могут использоваться в качестве рабочих эталонов при поверке и калибровке других средств измерений давления.
Ключевые особенности:
Высокая точность – классы точности 0,25 / 0,4 / 0,6 / 1,0 (по ГОСТ 2405-88).
Корректор нуля – регулировочный винт на стекле позволяет оперативно корректировать нулевую отметку без вскрытия прибора.
Минеральное стекло – устойчиво к царапинам, обеспечивает хорошую читаемость шкалы.
Прочный корпус – из силумина (чёрный), степень защиты IP40.
Широкий диапазон измерений – избыточное давление до 100 МПа, вакуум, комбинированные шкалы.
Радиальное присоединение – резьба M20×1,5 (под заказ G½).
Климатическое исполнение УХЛ категории 3.1 – работа при температурах окружающей среды от –60 до +60 °C.
Область применения:
Метрологический контроль и надзор (в качестве эталона)
Поверочные лаборатории, калибровочные центры
Теплоснабжение, водоснабжение, энергетика
Машиностроение, гидравлические и пневматические системы
Отрасли промышленности, требующие повышенной точности измерений

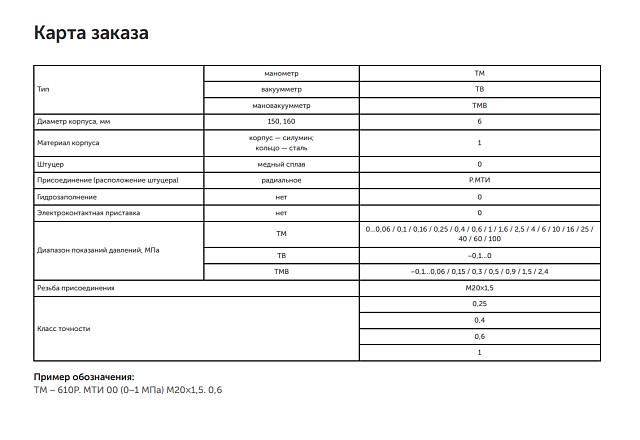

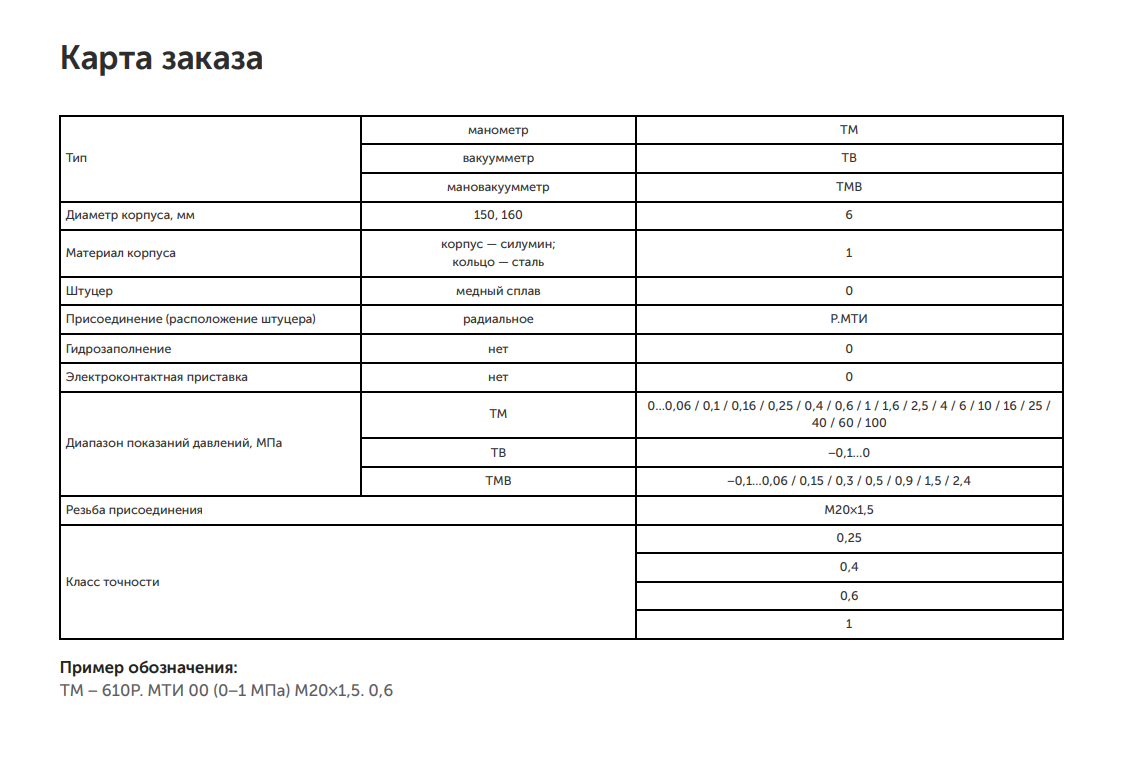

| Параметр | Значение |
|---|---|
| Типы приборов | ТМ (избыточное), ТВ (вакуум), ТМВ (мановакуумметр) |
| Диаметр корпуса, мм | 150, 160* |
| Класс точности | 0,25 / 0,4 / 0,6 / 1,0 |
| Степень защиты | IP40 |
| Присоединение | радиальное, резьба M20×1,5 (опционально G½) |
| Материал чувствительного элемента | медный сплав (до 6 МПа); сталь 38ХМ (от 10 МПа) |
| Трибко-секторный механизм | медный сплав |
| Корпус | силумин, чёрный |
| Кольцо | сталь 10, чёрное |
| Стекло | минеральное |
| Корректор нуля | регулировочный винт на стекле |
| Температура измеряемой среды | –30…+100 °C |
| Температура окружающей среды | –60…+60 °C |
| Температура при поверке | 23±5 °C |
| Межповерочный интервал | 2 года |
| Климатическое исполнение | УХЛ категории 3.1, группа В3 |
| Тип нагрузки | Диапазон использования |
|---|---|
| Постоянная | до ¾ шкалы |
| Переменная | до ⅔ шкалы |
| Кратковременная (пиковая) | до 105 % шкалы |
ТМ (избыточное давление), МПа
0…0,06 / 0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100
ТВ (вакуум), МПа
–0,1…0
ТМВ (мановакуумметр), МПа
–0,1…0,06 / 0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4

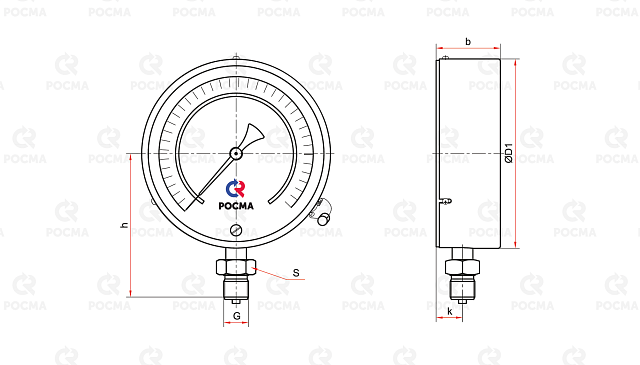

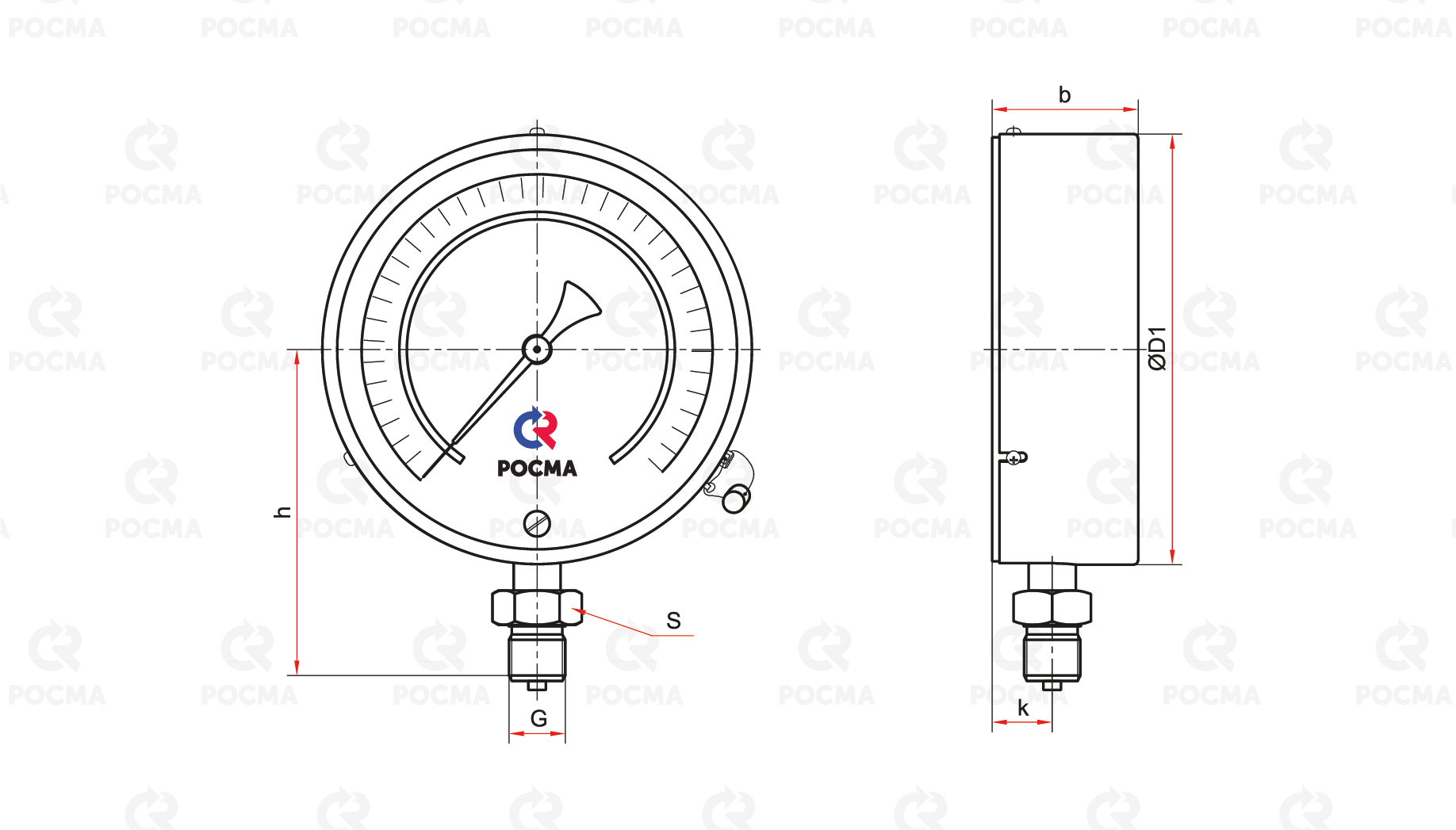

Диаметр корпуса – 150 мм (160 мм под заказ). Резьба M20×1,5, присоединение радиальное.
| Класс точности | Диапазон, МПа | Цена, руб. |
|---|---|---|
| 1,0 | 0…0,06 | 7 150 |
| 0,6 | 0…0,06 | 7 150 |
| 0,4 | 0…0,06 | 8 610 |
| 0,25 | 0…0,06 | 10 690 |
| 1,0 | 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 | 7 100 |
| 0,6 | 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 | 7 100 |
| 0,4 | 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 | 8 110 |
| 0,25 | 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 | 10 420 |
| 1,0 | 0…16 / 25 / 40 / 60 | 7 435 |
| 0,6 | 0…16 / 25 / 40 / 60 | 7 435 |
| 0,4 | 0…16 / 25 / 40 / 60 | 8 150 |
| 0,25 | 0…16 / 25 / 40 / 60 | 10 510 |
| 1,0 | 0…100 | 8 150 |
| 0,6 | 0…100 | 8 150 |
| 0,4 | 0…100 | 8 170 |
| 0,25 | 0…100 | 10 510 |
| Класс точности | Диапазон, МПа | Цена, руб. |
|---|---|---|
| 1,0 | –0,1…0 | 7 100 |
| 0,6 | –0,1…0 | 7 100 |
| 0,4 | –0,1…0 | 8 110 |
| 0,25 | –0,1…0 | 12 420 |
| Класс точности | Диапазон, МПа | Цена, руб. |
|---|---|---|
| 1,0 | –0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 | 7 100 |
| 0,6 | –0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 | 7 100 |
| 0,4 | –0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 | 8 110 |
| 0,25 | –0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 | 12 420 |
| Наименование услуги | Тип прибора | Цена, руб. |
|---|---|---|
| Объединение с разделителем РМ (РМ-Н11, РМ-С10, РМ-В10, РМ-Х11, РМ-С21)* | ТМ, ТМВ | 230 |
| Указатель предельных значений (нержавеющая сталь) | ТМ, ТВ, ТМВ | 120 |
| Указатель рабочего давления (1 маркер / 2 маркера) | ТМ, ТВ, ТМВ | 40 / 50 |
| Индивидуальная шкала | ТМ, ТВ, ТМВ | +10% к цене |
| Свидетельство о поверке (нумерованный прибор) | ТМ, ТВ, ТМВ | 130 |
| Протокол поверки | ТМ, ТВ, ТМВ | 130 |
| Индивидуальный паспорт | ТМ, ТВ, ТМВ | 100 |
| Обезжиривание под кислород (паспорт, знак О₂) | ТМ, ТВ, ТМВ | 160 |
| Нанесение индивидуальных знаков на циферблат | ТМ, ТВ, ТМВ | 25 |
| Первичная заводская поверка | ТМ, ТВ, ТМВ | бесплатно |
| Периодическая поверка (кл.т. 0,6; 1,0) | ТМ, ТВ, ТМВ | 210 |
| Периодическая поверка (кл.т. 0,4) | ТМ, ТВ, ТМВ | 430 |
| Пломбировка | ТМ, ТВ, ТМВ | бесплатно |
| Ремонт (–0,1…40 МПа) | ТМ, ТВ, ТМВ | от 595 |
| Ремонт (60…100 МПа) | ТМ | от 1 850 |
| Очистка от загрязнений (мазут, краска) | ТМ, ТВ, ТМВ | индивидуально |
– кроме приборов с классом точности 0,25.
Корректор нуля на стекле – быстрая подстройка без вскрытия корпуса, особенно важна при эталонном использовании.
Минеральное стекло – не мутнеет со временем, устойчиво к царапинам и химическим воздействиям.
Силуминовый корпус – лёгкий, прочный, устойчивый к коррозии.
Широкий выбор классов точности – позволяет подобрать прибор под конкретную метрологическую задачу (от цехового контроля до лабораторных поверок).

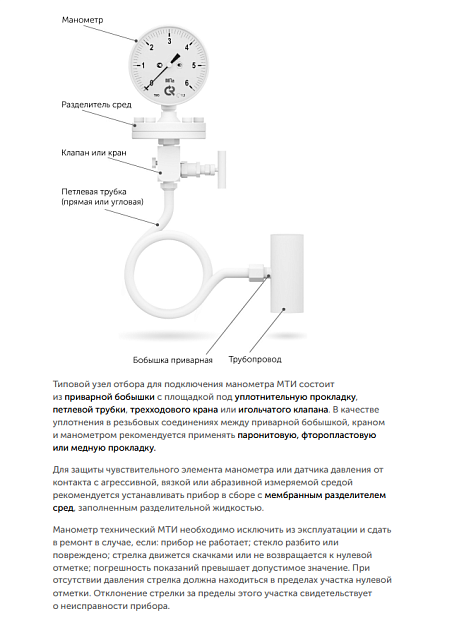

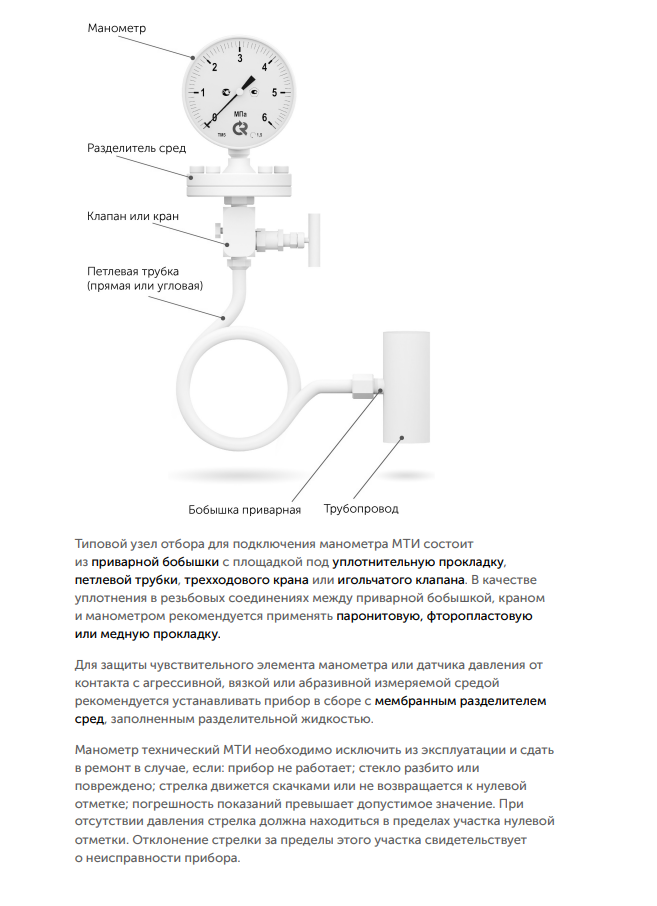

Полная совместимость с разделителями сред РМ – для агрессивных или высокотемпературных сред.
Для метрологических лабораторий и поверочных работ – класс точности 0,25 или 0,4.
Для контроля технологических процессов (теплоснабжение, машиностроение) – класс точности 0,6 или 1,0.
При измерении вакуума – используйте вакуумметры ТВ‑610 МТИ.
При работе в диапазоне как разрежения, так и избыточного давления – мановакуумметры ТМВ‑610 МТИ.
