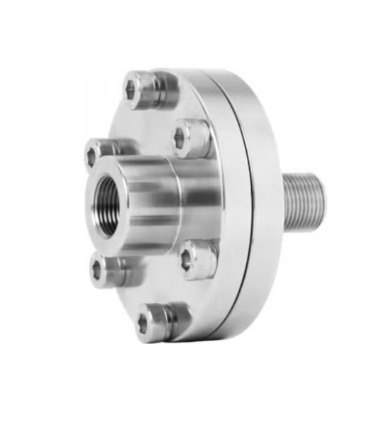

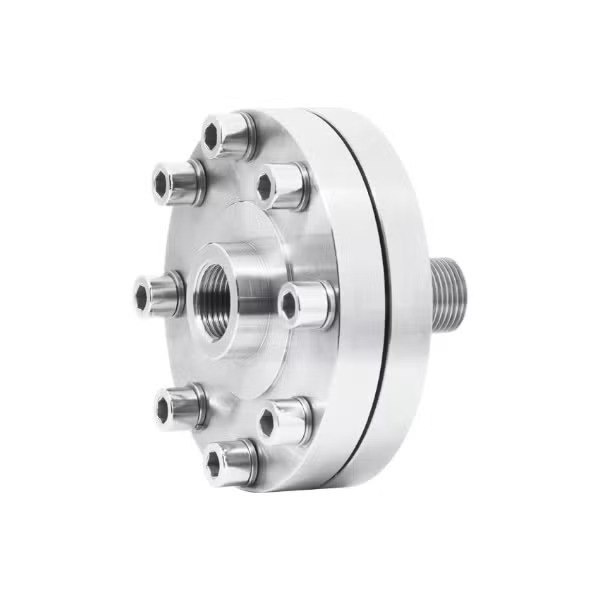

Тип РМ (штуцерное присоединение).
Мембранные разделители сред предназначены для защиты датчиков давления, манометров и других приборов от контакта с агрессивными средами, содержащими взвешенные частицы. Они обеспечивают защиту устройства путем передачи давления к измерительному прибору через разделительную мембрану и нейтральную жидкость.
Область применения: все отрасли промышленности, где требуется защита прибора.
Резьба присоединения
К средству измерений — внутренняя M20×1,5, G½, NPT½**
К процессу — наружная М20×1,5 или G½, NPT½
** — под заказ, только для приборов с ВПИ до 60 МПа включительно
Заливное отверстие
Низкие давления (РМ-Н11) — есть
Средние давления (РМ-С10, РМ-С10м) — нет
Высокие давления (РМ-В10, РМ-В10м) — нет
Разделительная жидкость
ПМС-20 (ГОСТ13032-77)
Объем, вытесняемый под действием максимального давления, мл
2,5
Дополнительная погрешность вносимая разделителем
±0,5% (компенсируется настройкой средства измерений)
Диапазон рабочих температур, °C
В соответствии с выбранным средством измерений
Материал корпуса
Нержавеющая сталь 08Х17Н13М2
Опция: возможны другие металлы
Мембрана
Нержавеющая сталь 08Х17Н13М2
Опция: фторопластовое покрытие, тантал, монель, хастеллой
Диаметр проходного отверстия, мм
10
|
Тип
|
Присоединение
|
Присоединение к средству измерений — к процессу
|
Цена с НДС, руб.
|
|
РМ-Н11
|
Ø97
|
штуцерное
|
внутренняя М20×1,5 — наружная М20×1,5 (G½)
|
6810
|
|
РМ-С10, РМ-С10м
|
Ø97 / Ø88
|
6540
|
|
РМ-В10, РМ-В10м
|
Ø77 / Ø58
|
5930
|
