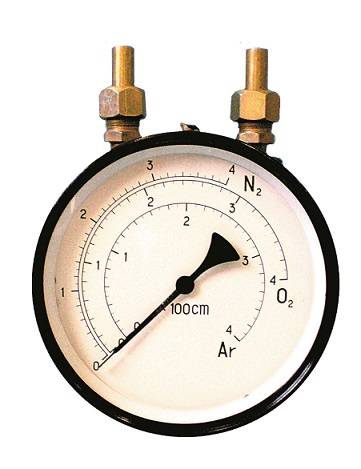

ДСП-УС — сильфонные дифференциальные манометры (дифманометры), предназначенные для измерения:
Расхода жидких и газообразных сред методом переменного перепада давлений (дифманометры-расходомеры).
Разности давлений жидкостей и газов (дифманометры-перепадомеры).
Уровня жидкостей под атмосферным, вакуумметрическим или избыточным давлением (дифманометры-уровнемеры).
Специальные исполнения:
Для АЭС — повышенная надежность (атомное исполнение).
«КИС» — обезжиренная конструкция для работы с кислородом.
| Параметр | Значение |
|---|---|
| Рабочее давление (Рраб) | До 25 кгс/см² (2,5 МПа) |
| Номинальный перепад (dP) | 0.063–6.3 кгс/см² (зависит от модели) |
| Класс точности | 1% или 1.5% от диапазона измерения |
| Диапазон измерений уровня | 63–16000 см (или 0.63–160 м) |
| Температура окружающей среды | -40…+50°C (стандарт), -55…+70°C (по спецзаказу) |
| Климатическое исполнение | У2, У3, Т2, Т3 (в зависимости от модели) |
| Степень защиты (IP) | IP55 (для ДСП-160-М1, ДСП-4Сг-М1, ДСП-УС), IP40/IP54 (для остальных) |
| Присоединительная резьба | М22×1.5 (два штуцера) |
| Габариты | 195×153×136 мм (ДСП-УС), 280×340×230 мм (самопишущие модификации) |
| Масса | До 16 кг (без комплекта монтажных частей — КМЧ) |
| Межповерочный интервал | 1 год |
Базовая комплектация:
Дифманометр ДСП-УС.
Инструкция по эксплуатации и паспорт.
Дополнительные опции:
Комплект монтажных частей (КМЧ):
Двухвентильный блок (БВ-2/01).
Ниппели, фланцы, уплотнения, крепеж.
Рекомендуется для первичного монтажа.
Трехвентильный блок (БКН-3) — для дренажа импульсных линий.
Специальные шкалы (например, для жидкого кислорода, азота, аргона).
Примеры стоимости (на январь 2019 года, без НДС):
ДСП-УС (уровнемер для O₂/N₂/Ar) — 39 450 руб.
КМЧ с БВ-2/01 — 10 318 руб.
Вентильный блок БВ-2 — от 2 990 руб.
Пример:
ДСП-УС-1.5-160см-25кгс/см² — уровнемер с верхним пределом 160 см, классом точности 1.5.
Требования к заказу:
Для расходомеров — заполнение «Номенклатуры исходных данных для расчета диафрагмы».
Для уровнемеров — указание типа среды (O₂, N₂, Ar), класса точности и диапазона.
Габаритные размеры:
ДСП-УС: 195×153×136 мм (диаметр шкалы — 160 мм).
Крепление: На трубу Ø50 мм с помощью кронштейна (поставляется отдельно).
Рекомендации:
Для первичного монтажа использовать полный КМЧ.
При замене прибора допустима замена только вентильного блока (БВ-2).
