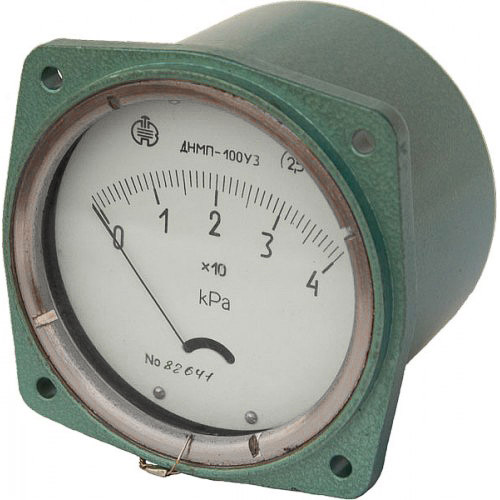

Тягомеры ТмМП-100-М2, напоромеры НМП-100-М2, тягонапоромеры ТНМП-100-М2, дифманометры-тягомеры ДТмМП-100-М2, дифманометры-напоромеры ДНМП-100-М2, дифманометры-тягонапоромеры ДТНМП-100-М2 мембранные показывающие (в дальнейшем приборы) предназначены для измерения вакуумметрического, избыточного, а также разности вакуумметрических и избыточных давлений неагрессивных газов.
По устойчивости к воздействию температуры и влажности окружающего воздуха приборы соответствуют группе Д3, но для температуры окружающего воздуха от минус 50 до плюс 60оС по ГОСТ 12997-84, климатическому исполнению У категории размещения 3 по ГОСТ 15150.
Технические данные
Наименование, условное обозначение, верхние значения диапазона показаний и классы точности приборов приведены в таблице 1.
|
Наименование приборов |
Условное обозначение |
Верхние значения диапазона показаний кПа |
Класс точности |
|
Тягомер Дифманометр-тягомер |
ТмМП-100-М2 ДТмМП-100-М2 |
0,4; 0,6 |
2,5 |
|
1; 1,6; 2,5; 4; 6; 10; 16; 25;40. |
1,5; 2,5 |
||
|
Напоромер Дифманометр-напоромер |
НМП-100-М2 ДНМП-100-М2 |
0,4; 0,6 |
2,5 |
| 1; 1,6; 2,5; 4; 6; 10; 16; 25;40. | 1,5; 2,5 | ||
|
Тягонапоромер Дифманометр- тягонапоромер |
ТНМП-100-М2 ДТНМП-100-М2 |
0,2; 0,3 |
2,5 |
|
0,5; 0,8; 1,25; 2; 3; 5; 8; 12,5; 20. |
1,5; 2,5 |
Примечания:
- Приборы класса точности 2,5-1,5-2,5 должны иметь для второй и третьей четвертей шкалы класс точности 1,5; для первой и последней четвертей – класс точности 2,5.
- Верхний предел измерений избыточного давления равен верхнему пределу измерений вакуумметрического давления.
Исполнение по устойчивости к внешним вибрационным воздействиям L3 по ГОСТ 12997 (частота 5,25 Гц, амплитуда смещения 0,1 мм).
Степень защиты от воздействия окружающей среды IP 53 ГОСТ 14254.
Средняя наработка на отказ, ч 66000.
Масса приборов, кг, не более 0,8.
Содержание цветных металлов, кг:
- Медь и сплавы на медной основе 0,096
- Алюминий и алюминиевые сплавы 0,44.
| Страна производитель | Россия |
