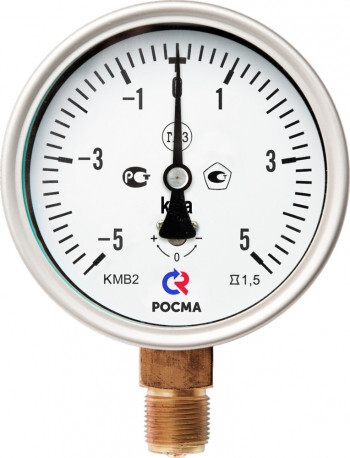

Манометр КМ22Р

Манометр КМ-22 применяется для измерения давления сухих, газообразных сред, неагрессивных к медным сплавам.

В качестве чувствительного элемента используется мембранная коробка. Под воздействием измеряемого давления центр мембранной коробки перемещается и с помощью специального передаточного механизма вращает стрелку манометра. Это является наиболее надежным вариантом для измерения малого давления.

Область применения напоромеров: газораспределение, котельное оборудование, медицинское оборудование, лабораторное оборудование, обеспечение контроля окружающей среды, охраны здоровья, при проведении геодезических работ.

Характеристки:

Диаметр и материал корпуса: 100мм, нержавеющая сталь, IP40 (IP54 опция)

Предел измерения: 0…2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 кПа

−1…+1,5 / −1…+3 / −0,8…+0,8** /−1,25…+1,25** / −5…+5** /−8…+8** /−12,5…+12,5** кПа (** — только под заказ)

Класс точности: 1,5

Резьба присоединения: G½ или M20×1,5

Окружающая среда: −30…+60 °C
Измеряемая среда: до +100 °C


Прибор следует применять для измерения давлений только в среде, для которой он предназначен; прибор нагружать давлением постепенно и не допускать резких скачков давления; не превышать диапазон измерений. Запрещается использовать растворители и абразивы для очистки стекол.

Прибор необходимо исключить из эксплуатации и сдать в ремонт в случае, если: прибор не работает; стрелка движется скачками или не возвращается к нулевой отметке; погрешность показаний превышает допустимое значение.

Прибор должен быть установлен либо в нормальном рабочем положении (положение прибора с вертикальным расположением циферблата (допускаемое отклонение ±5° в любую сторону)), либо в соответствии со знаком рабочего положения, указанном на циферблате. При монтаже вращать прибор разрешается только за штуцер с помощью гаечного ключа. Крутящий момент при монтаже не должен превышать 20 Н∙м. Прикладывать усилие к корпусу прибора запрещается. Подвод давления осуществляется трубопроводами с внутренним диаметром не менее 3 мм.

Для увеличения срока службы прибора рекомендуется перед манометром устанавливать кран или клапан (кнопочный запорный клапан VE2) с автоматическим перекрытием и разгрузкой давления со стороны манометра. Типовой узел отбора для подключения манометра состоит из приварной бобышки и кнопочного клапана.
