Надежные отечественные цифровые манометры. Изделие рассчитано на работу с жидкостями. Успешно эксплуатируется в тепловой энергетике, газораспределяющих, газопотребляющих системах.
Предлагаемый товар помогает осуществлять контроль и управление системой.

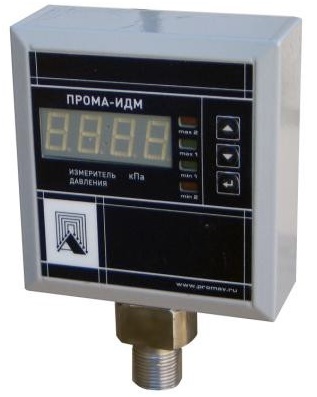

Изделие высокоточное, надежное и качественно защищено от помех. Кроме того, модель «ПРОМА-ИДМ-010-160ДИЖ» отличается компактными габаритами: 100х150х70 мм.
Соответствует степени защиты IP54.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Предел допустимой основной погрешности, % 1 (0,5 для 2 верхних пределов)
Напряжение питания = 24В
Индикация показаний цифровое табло – 4 знакоместа
Выходной токовый сигнал аналоговый, мА 4-20
Погрешность токового сигнала, % 1
Количество уставок пределов давления 4
Зона уставок, % от диапазона 0-100
Дискретность уставок % от диапазона 1
Температура окружающей среды, °С от -20 до +50
Степень защиты IP54
Допустимая нагрузка на контакты реле при 220В, 50Гц или =30В, А 2
Габаритные размеры, мм: длина х ширина х высота 100 х 150 х 70
| Тип | Модель | Предел измерений кПа | Перегрузка кПа | Рабочее давление МПа | Рабочая среда | Применяемость | |||
|---|---|---|---|---|---|---|---|---|---|
| 1 | 2 | 3 | 4 | ||||||
| Измеритель вакуумметрического давления ПРОМА-ИДМ-016-ДВ | ДВ-6 | - 6 | - 4 | -2,5 | -1,6 | - 100 | - | газ | 1-6 |
| ДВ-40 | - 40 | -25 | -16 | -10 | -100 | - | г/ж | 1-6 | |
| ДВ-100 | - 100 | -80 | -40 | -25 | -100 | - | г/ж | 1-6 | |
| Измеритель избыточного давления ПРОМА-ИДМ-016-ДИ | ДИ-0,25 | + 0,25 | +0,16 | +0,1 | +0,06 | +20 | - | газ | 1-6 |
| ДИ-0,6 | +0,6 | +0,4 | +0,25 | +0,16 | +20 | - | газ | 1-6 | |
| ДИ-2,5 | +2,5 | +1,6 | +1,0 | +0,6 | +20 | - | газ | 1-6 | |
| ДИ-6 | +6 | +4 | +2,5 | +1,6 | +20 | - | газ | 1-6 | |
| ДИ-40 | +40 | +25 | +16 | +10 | +100 | - | газ | 1-6 | |
| ДИ-160 | + 160 | +100 | +60 | +40 | +400 | - | г/ж | 2,5,6 | |
| ДИ-600 | + 600 | +400 | +250 | +160 | +1000 | г+ж | 2,5,6 | ||
| ДИ-4000 | +4000 | +2500 | +1600 | +1000 | +6000 | - | г+ж | 2,5,6 | |
| Измеритель вакуумметрического и избыточного давления ПРОМА-ИДМ-016-ДИВ | ДИВ-0,25 | ± 0,25 | ± 0,125 | ± 0,08 | ± 0,05 | ± 20 | - | газ | 1-6 |
| ДИВ-3 | ± 3 | ± 2 | ± 1,25 | ±0, 8 | ± 20 | - | газ | 1-6 | |
| ДИВ-5 | ± 5 | ± 3 | ± 2 | ± 1,25 | ± 50 | - | газ | 1-6 | |
| ДИВ-30 | ± 30 | ± 20 | ±12,5 | ± 8 | ± 100 | - | газ | 1-6 | |
| Измеритель разности давлений ПРОМА-ИДМ-016-ДД | ДД-0,25 | 0,25 | 0,16 | 0,1 | 0,06 | ± 20 | 0,1/1,2 | газ | 1*,2,3*,4*,5,6 |
| ДД-0,6 | 0,6 | 0,4 | 0,25 | 0,16 | ± 20 | 0,1/1,2 | газ | 1*,2,3*,4*,5,6 | |
| ДД-0,63 | 0,63 | 0,4 | 0,25 | 0,16 | ± 20 | 0,1/1,2 | газ | 1*,2,3*,4*,5,6 | |
| ДД-1,6 | 1,6 | 1,0 | 0,6 | 0,4 | ± 20 | 0,1/1,2 | газ | 1*,2,3*,4*,5,6 | |
| ДД-4 | 4 | 2,5 | 1,6 | 1 | ± 20 | 0,1/1,2 | газ | 1*,2,3*,4*,5,6 | |
| ДД-6 | 6 | 4 | 2,5 | 1,6 | +70/-35 | 2,5 | г+ж | 2,5,6 | |
| ДД-6,3 | 6,3 | 4 | 2,5 | 1,6 | +70/-35 | 2,5 | г+ж | 2,5,6 | |
| ДД-10 | 10 | 6,3 | 4 | 2,5 | +70/-35 | 2,5 | г+ж | 2,5,6 | |
| ДД-40 | 40 | 25 | 16 | 10 | +150/-70 | 2,5 | г+ж | 2,5,6 | |
| ДД-160 | 160 | 100 | 63 | 40 | +400/-200 | 2,5 | г+ж | 2,5,6 | |
| Измеритель абсолютного давления ПРОМА-ИДМ-016-ДА | ДА-250 | 250 | 160 | 100 | 60 | +500 | - | г+ж | 2,5,6 |
| ДА-600 | 600 | 400 | 250 | 160 | +1000 | - | г+ж | 2,5,6 | |
1 – Настенный (Н);
2 – Настенный выносной (НВ);
3 – Настенный на DIN-рейку (НД);
4 – Щитовой (Щ);
5 – Щитовой выносной (ЩВ);
6 – Штуцерный (Р)
г+ж – рабочая среда газ и жидкость - универсальный;
г/ж – рабочая среда только газ или жидкость (для жидкости исполнение только Р, НВ, ЩВ)
* - только на рабочее давление до 0,1 МПа
| Электрическое питание измерителей: | ||
| - от сети переменного тока напряжением, В, частотой 50 Гц | от 187 до 242 | |
| - от источника питания постоянного тока напряжением, В | от 21,6 до 26,4 | |
| Потребляемая мощность: | ||
| - при питании от сети переменного тока, В·А | 5 | |
| - при питании от источника постоянного тока, В·А | ||
| Величина унифицированного токового выходного сигнала, мА | от 4 до 20 | |
| Пределы допускаемой приведенной основной погрешности при преобразовании измеряемых величин в унифицированный токовый выходной сигнал, % | ± 0,5 | ± 1,0 |
| Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в рабочем диапазоне температур, на каждые 10 °С, выраженная в процентах от верхнего предела измерений, %/10 °С | ± 0,45 | ± 0,6 |
| Габаритные размеры (ВхШхГ), мм, не более | ||
| - для щитового монтажа «Щ» | 48х97х125 | |
| - для настенного монтажа «Н» | 150х125х61 | |
| - для полевого штуцерно-резьбового монтажа моноблок исполнения «Р» | 200х100х75 | |
| Масса, кг, не более | ||
| - для щитового монтажа «Щ» | 0,5 | |
| - для настенного монтажа «Н» | 0,5 | |
| - для полевого штуцерно-резьбового монтажа моноблок исполнения «Р» | 3,0 | |
| Поддерживаемые интерфейсы связи | RS-485 Modbus RTU | |
| Условия эксплуатации: | ||
| - температура окружающего воздуха, °С | от -20(-40) до +60 | |
| - относительная влажность при температуре + 30 °С, % | от 30 до 95 | |
| - атмосферное давление, кПа | от 84 до 107 | |
| Средний срок эксплуатации, лет, не менее | 20 | |
| Межповерочный интервал | 3 года | |
Подробнее в СПЕЦИФИКАЦИИ
| Основные | |
|---|---|
| Производитель | НПП ПРОМА |
| Страна производитель | Россия |
