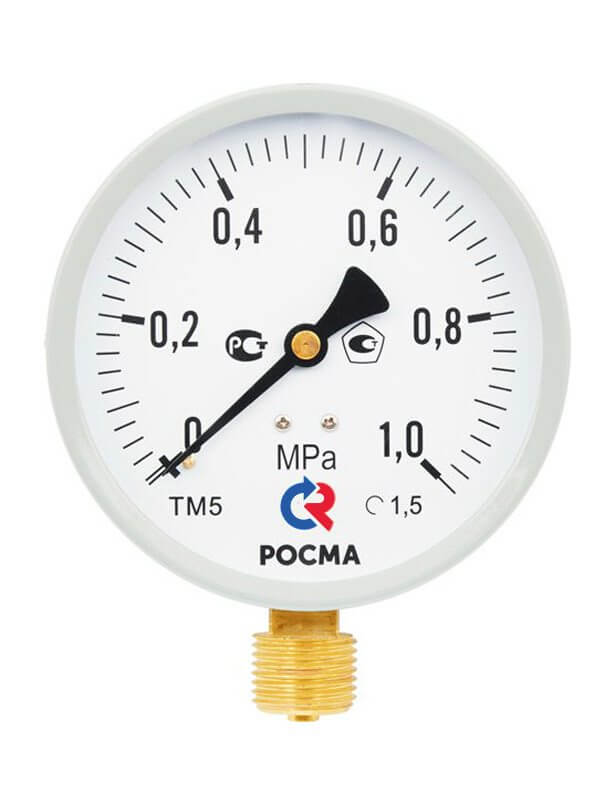

Технический манометр предназначен для измерения избыточного, вакуумметрического или мановакуумметрического давления неагресcивных к медным сплавам жидких и газообразных, не вязких и не кристаллизующихся сред с температурой до 150 °C. Корпус манометров в стандартном исполнении выполнен из высококачественной стали,а механизм — из латунного сплава.Принцип действия манометров основан на зависимости деформации чувствительного элемента от измеряемого давления. В качестве чувствительного элемента используется трубка Бурдона. Под воздействием измеряемого давления свободный конец трубки перемещается и с помощью специального механизма вращает стрелку манометра.
Диаметр корпуса, мм
40, 50, 63, 100, 150
Класс точности
| Ø100, 150 | 1,5 |
| Ø40, 50, 63 | 2,5 |
Диапазон показаний давлений, МПа
| ТМ | 0…0,06* / 0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60** / 100* |
| ТВ*** | −0,1…0 |
| ТМВ*** | −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 |
* — только для радиальных Ø100 и Ø150
** — кроме Ø40, 50
*** — кроме Ø50
Рабочие диапазоны
Постоянная нагрузка: ¾ шкалы
Переменная нагрузка: ⅔ шкалы
Кратковременная нагрузка: 110% шкалы
Диапазон рабочих температур, °C
Окружающая среда: −60…+60
Измеряемая среда: −50…+150
Корпус
IP40, сталь 10, цвет черный
Кольцо
Сталь 10, цвет черный
Чувствительный элемент
Медный сплав
(100 МПа — сталь 38ХМ)
Трибко-секторный механизм
Медный сплав
Циферблат
Алюминий, шкала черная на белом фоне
Стекло
Минеральное
Штуцер
Медный сплав
(100 МПа — сталь 30 с никелевым покрытием)
Присоединение
Радиальное — все Ø
Осевое — Ø40, 50, 63, 100
Эксцентрическое — Ø150
Резьба присоединения****
| Ø100, 150 | G½, M20×1,5 |
| Ø50, 63 | G¼, M12×1,5 |
| Ø40 | G⅛, M10×1 |
**** — под заказ другие резьбы
Межповерочный интервал
2 года
Климатическое исполнение
Группа В3 по ГОСТ Р 52931;
климатическое исполнение УХЛ
категории 3.1 по ГОСТ 15150
| Тип | Диаметр корпуса | Класс точности | Диапазон показаний давлений, МПа | Резьба присоединения | Резьба присоединения | Цена с НДС, руб. |
| ТМ-510 | 100 | 1,5 |
0…0,06 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 0…16 / 25 / 40 / 60 0…100 |
G½ / М20×1,5 |
радиальное радиальное осевое радиальное осевое радиальное |
730 660 980 855 1120 1600 |
Техническая документация
ТУ 4212-001-4719015564-2008
ГОСТ 2405–88
