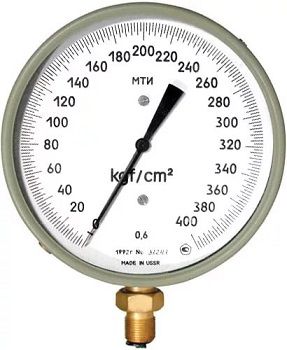

Манометры для точных измерений типов МТИ и ВТИ (кл.т. 0,6 и 1) предназначены для измерения давления жидкостей, газов и паров.
Стоимость всех модификаций МТИ в конце страницы.
Манометры точных измерений МТИ имеют корректировку "0"
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ МТИ ― ВТИ
| ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ | |
| Диапазон давления | |
| Диапазон измерения давления (Mрa)* | -0,1 ... 160 |
| Температурный диапазон | |
| Климатическое исполнение стандартное (°C) | - 50…+ 60 |
| Относительная влажность окружающего воздуха (% при 35°C) | 95 |
| Технические характеристики ** *** | |
| Технические условия (ТУ) | 25.05.1481-77 |
| Степень защиты от проникновения посторонних тел и воды | IP40 |
| Сейсмостойкость (по РД 25818-87 и МУ 7.4-01) | В |
| Виброустойчивость при амплитуде 0,1 мм (Гц) | 5…25 |
| Исполнение для тропицеского климата (маркировка) | О4.2 |
| Конструкционные материалы (сталь)**** | 12Х18Н10Т; 14Х17Н2; 36НХТЮ |
| Механическое подсоединение | М20х1,5 |
| Масса (не более кг.) | 1,8 |
| Сервис | |
| Гарантийный срок эксплуатации, месяц | 36 |
| Гарантийный срок хранения, месяц | 6 |
| Межповерочный интервал, месяц | 12 |
* ― По отдельному заказу манометры изготавливаются с единицами давления ― бар.
** ― По отдельному заказу приборы изготавливаются обезжиренными
*** ― По отдельному заказу приборы поставляются с разделителями РМ, рукавом и заполняются жидкостью
**** ― Для кислотостойких приборов
ТАБЛИЦА ВЕРХНИХ ПРЕДЕЛОВ ИЗМЕРЕНИЙ МТИ и ВТИ
| Тип (наименование прибора) | Модель | Верхний предел измерений, Мпа (кгс/см2) * | Класс точности |
|
МТИ (манометр) |
1218 | 0,06; 0,1; 0,16; 0,25; 0,4 (0,6; 1; 1,6; 2,5; 4) |
0,6; 1 |
|
МТИ (манометр) |
1216 | 0,6; 1; 1,6; 2,5 (6; 10; 16; 25) | |
|
МТИ (манометр) |
1246 | 4; 6; 10 (40; 60; 100) | |
|
МТИ (манометр) |
1232 | 16; 25; 40; 60 (160; 250; 400; 600) | |
|
МТИ (манометр) |
1217 | 100; 160 (1000; 1600) | 1 |
|
МТИ (мановакуумметр)** |
1218 | 0,06; 0,15; 0,3 (0,6; 1,5; 3) | |
|
МТИ (мановакуумметр) |
1216 | 0,5; 0,9; 1,5; 2,4 (5; 9; 15; 24) | |
|
ВТИ (вакуумметр) |
1218 | - 0,1; ― 0,06(-1; -0,6) |
0,6; 1 |
| КИСЛОТОСТОЙКИЕ | |||
|
МТИ (манометр) |
1511*** | 0,25; 0,4; 0,6; 1; 1,6; 2,5; 4; 6 (2,5; 4; 6; 10; 16; 25; 40; 60;) |
0,6; 1 |
|
МТИ (манометр) |
1512 | 10; 16; 25; 40 (100; 160; 250; 400) | |
|
МТИ (мановакуумметр) |
1511*** | 0,15; 0,3; 0,5; 0,9; 1,5; 2,4 (1,5; 3; 5; 9; 15; 24) | 1 |
В наличии по 2000 руб с НДС приборы с хранения:
МТИ-1218 1,6 кгс/см2, кл.т. 0,6
МТИ-1218 -1-0-3 кгс/см2, кл.т. 1,0
4000 руб. с НДС приборы с хранения:
МТИ-1511 2,5 кгс/см2, кл.т. 0,6
МТИ-1511 2,5 кгс/см2, кл.т. 1,0
| Стоимость новых манометров | класс точности | Цена, руб. с НДС |
| Манометры, вакуумметры, мановакуумметры для точных измерений | ||
| Манометр МТИ 1216 | 0,6 | 8 177 |
| Манометр, мановакуумметр МТИ 1216 | 1,0 | 7 650 |
| Манометр МТИ 1217 | 1,0 | 8 230 |
| Вакуумметр ВТИ 1218 | 0,6 | 7 910 |
| Вакуумметр ВТИ 1218 | 1,0 | 7 380 |
| Манометр МТИ 1218 | 0,6 | 7 910 |
| Манометр, мановакуумметр МТИ 1218 | 1,0 | 7 380 |
| Манометр МТИ 1232 | 0,6 | 8 720 |
| Манометр МТИ 1232 | 1,0 | 8 200 |
| Манометр МТИ 1246 | 0,6 | 8 700 |
| Манометр МТИ 1246 | 1,0 | 8 170 |
| Манометр МТИ 1511 (кислотостойкий) | 0,6 | 13 550 |
| Манометр, мановакуумметр МТИ 1511 (кисл.) | 1,0 | 11 800 |
| Манометр МТИ 1512 (кислотостойкий) | 0,6 | 13 550 |
| Манометр МТИ 1512 (кислотостойкий) | 1,0 | 11 800 |
* ― Приборы с верхним пределом значения до 0,6 (0,5) МПа выпускаются с шкалами в кПа
** ― Верхний предел разряжения для мановакууметров равен ― 0,1МПа (-1 кгс/см2)
*** ― Могут изготавливаться для измерения давления кислорода
ЧЕРТЕЖИ МТИ ― ВТИ
|
Габаритные размеры приборов типов МТИ и ВТИ
Таблица: Количество делений на шкалах манометров
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Основные | |
|---|---|
| Производитель | Манометр |
| Страна производитель | Россия |
| Защита оборудования от воды и пыли IP | IP40 |
| Диаметр корпуса | 160.0 (мм) |
| Дополнительные характеристики | |
| Указана стоимость: | на манометры с хранения |
