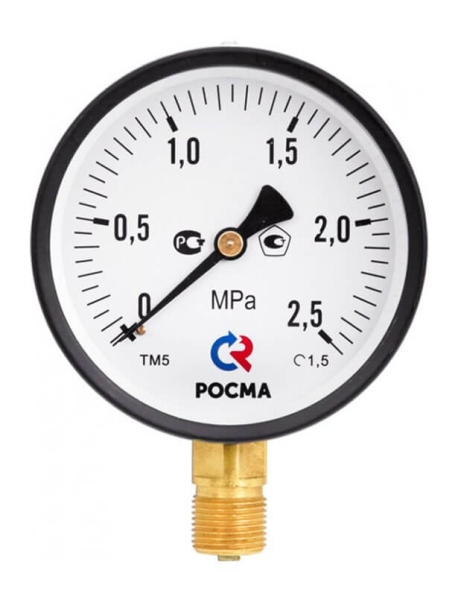

Манометр ТМ-510Р

В наличии
от
706
  • Описание
  • Характеристики
  • Оплата и доставка

Технический манометр предназначен для измерения избыточного, вакуумметрического или мановакуумметрического давления неагресcивных к медным сплавам жидких и газообразных, не вязких и не кристаллизующихся сред с температурой до 150 °C. Корпус манометров в стандартном исполнении выполнен из высококачественной стали,а механизм — из латунного сплава.Принцип действия манометров основан на зависимости деформации чувствительного элемента от измеряемого давления. В качестве чувствительного элемента используется трубка Бурдона. Под воздействием измеряемого давления свободный конец трубки перемещается и с помощью специального механизма вращает стрелку манометра.

Диаметр корпуса, мм

40, 50, 63, 100, 150

Класс точности

Ø100, 150 1,5
Ø40, 50, 63 2,5

Диапазон показаний давлений, МПа

ТМ 0…0,06* / 0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60** / 100*
ТВ*** −0,1…0
ТМВ*** −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4

* — только для радиальных Ø100 и Ø150
** — кроме Ø40, 50
*** — кроме Ø50

Рабочие диапазоны

Постоянная нагрузка: ¾ шкалы
Переменная нагрузка: ⅔ шкалы
Кратковременная нагрузка: 110% шкалы

Диапазон рабочих температур, °C

Окружающая среда: −60…+60
Измеряемая среда: −50…+150

Корпус

IP40, сталь 10, цвет черный

Кольцо

Сталь 10, цвет черный

Чувствительный элемент

Медный сплав
(100 МПа — сталь 38ХМ)

Трибко-секторный механизм

Медный сплав

Циферблат

Алюминий, шкала черная на белом фоне

Стекло

Минеральное

Штуцер

Медный сплав
(100 МПа — сталь 30 с никелевым покрытием)

Присоединение

Радиальное — все Ø
Осевое — Ø40, 50, 63, 100
Эксцентрическое — Ø150

Резьба присоединения****

Ø100, 150 G½, M20×1,5
Ø50, 63 G¼, M12×1,5
Ø40 G⅛, M10×1

**** — под заказ другие резьбы

Межповерочный интервал

2 года

Климатическое исполнение

Группа В3 по ГОСТ Р 52931;
климатическое исполнение УХЛ
категории 3.1 по ГОСТ 15150

Тип Диаметр корпуса Класс точности Диапазон показаний давлений, МПа Резьба присоединения Резьба присоединения Цена с НДС, руб.
ТМ-510 100 1,5

0…0,06

0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10

0…16 / 25 / 40 / 60

0…100

G½ / М20×1,5

радиальное

радиальное

осевое

радиальное

осевое

радиальное

730

660

980

855

1120

1600

Техническая документация

ТУ 4212-001-4719015564-2008
ГОСТ 2405–88
