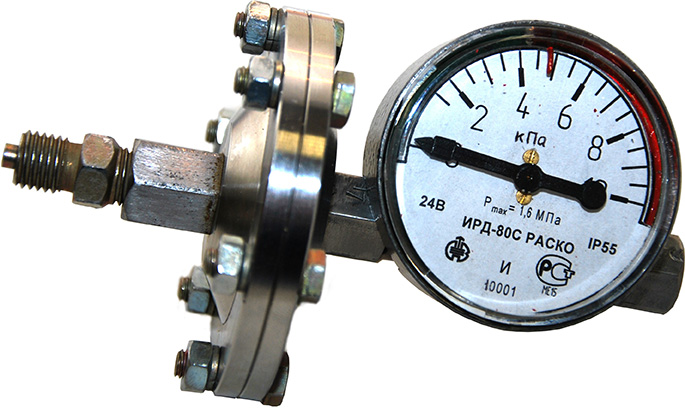

Индикаторы разности давлений ИРД-80-РАСКО предназначены для контроля и сигнализации разности давления различных жидкостей и газов, неагрессивных к нержавеющей стали и резине.
Область применения
ИРД-80-РАСКО применяются в системах водо- и газоснабжения коммунальных и промышленных предприятий для индикации степени засорения газовых фильтров и струевыпрямителей в соответствии с требованиями Правил ПР50.2.019-2006 («Методика выполнения измерений при помощи турбинных, ротационных и вихревых счетчиков»), жидкостных фильтров, а также в другом оборудовании, где требуется контроль разности давления.
Отличительные особенности
- возможность визульного контроля разности давлений по шкале прибора;
― нечувствительность к односторонней перегрузке давления;
― наличие сигнализации в т. ч. во взрывозащищенном исполнении;
― возможность настройки «уставки» по шкале прибора непосредственно на объекте;
― широкий выбор вариантов подключения к местам отбора давления.
Конструктивные исполнения
ИРД-80-РАСКО — индикатор разности давлений;
ИРД-80-РАСКО-С — индикатор разности давлений сигнализирующий;
ИРД-80-РАСКО-С-Ех — индикатор разности давлений сигнализирующий во взрывозащищенном исполнении.
Технические характеристики
| Наименование параметра | Значение |
| Рабочая среда | Воздух, вода, природный газ, пропанбутановая смесь в газообразном состоянии, аргон и другие газы |
| Давление рабочей среды, МПа | 1,6 |
| Диапазон измерения разности давлений, кПа | 0-4; 0-6; 0-10 |
| Температура окружающей среды, °С | −40...+60 |
|
Электрические параметры сигнализирующего устройства: ― напряжение питания постоянного тока, В ― ток, А ― гистерезис, не более |
30 0,5 0,1 ВПИ |
| Степень защиты корпуса | IP65 |
Габаритные и присоединительные размеры
При размещении сигнализирующих ИРД-80-РАСКО-С-Ех во взрывоопасной зоне использовать барьеры искрозащиты типа «КОРУНД-М» или аналогичные по техническим характеристикам.
Электрическая схема
Структура условного обозначения
Пример обозначения при заказе
Индикатор разности давления, диапазон измерения 10 кПа; с КМЧ под соединение с врезающимся кольцом; сигнализирующий: ИРД-80-РАСКО-10-3-С
Монтажный комплект для подключения приборов
* Поставляются по запросу
|
Наименование комплекта |
Назначение |
Диаметр трубки, мм |
Обозначение по чертежу |
| К3 | Штуцер М12х1,5 с ниппельным уплотнением для подключения к прибору | 8 | ЦТКА.715193.033 |
| К4 | Штуцер М12х1,5 с ниппельным уплотнением для подключения к прибору | 6 | ЦТКА.715193.033-01 |
| К3Ш | Ответный штуцер G1/2 для подключения к процессу | 8 | ЦТКА. 753137.270 |
| К4Ш | Ответный штуцер G1/2 для подключения к процессу | 6 | ЦТКА. 753137.270-01 |
| К3ШУ | Ответный штуцер G1/4 для подключения к процессу | 8 | ЦТКА.753137.071 |
| К4ШУ | Ответный штуцер G1/4 для подключения к процессу | 6 | ЦТКА.753137.071-01 |
| --- | Трубка импульсная, длина 1 м | 6 или 8 | --- |
| Основные | |
|---|---|
| Производитель | Саранский приборостроительный завод |
| Страна производитель | Россия |
