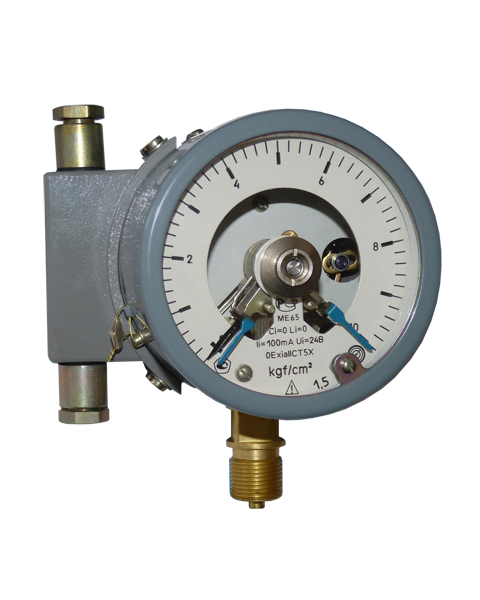

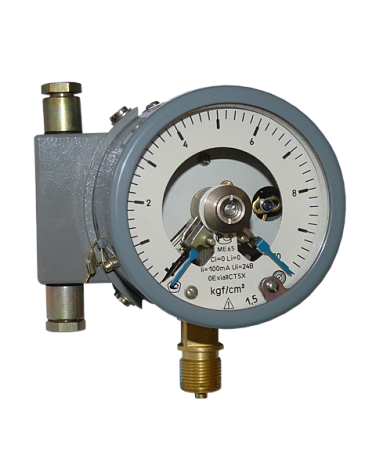

Взрывозащищенные манометры, вакуумметры, мановакуумметры ДМ5010Сг0Ех, ДВ5010Сг0Ех, ДА5010Сг0Ех

ДМ5010Сг0Ех, ДВ5010Сг0Ех, ДА5010Сг0Ех

ТУ 4212-045-00225590-2004

Манометры, вакуумметры, мановакуумметры типа ДМ5010Сг0Ex - серия показывающих взрывозащищенных сигнализирующих приборов, предназначенных для измерения избыточного и вакуумметрического давления различных сред и управления внешними электрическими искробезопасными цепями от сигнализирующего устройства прямого действия для применения в самых различных отрослях промышленности (позволяет коммутировать две электрические цепи).

Приборы ДМ5010Сг0Ex, ДВ5010Сг0Ex, ДА5010Сг0Ex являются взрывозащищенными с видом взрывозащиты "Искробезопасная электрическая цепь", имеют маркировку взрывозащиты "0ExiaIICT5X" по ГОСТ Р 51330.0, ГОСТ Р 51330.10.

Основные технические характеристики
•Диапазоны показаний приборов:

◦ДМ5010Сг0Ex - от 0 до 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60; 100; 160; 250; 400; 600; 1000; 1600 кгс/см2
◦ДВ5010Сг0Ex - от -1 до 0 кгс/см2
◦ДА5010Сг0Ex - от -1 до 0,6; 1,5; 3; 5; 9; 15; 24 кгс/см2
По заказу приборы поставляются в единицах измерения кПа (до 6 кгс/см2), МПа (свыше 9 кгс/см2)
•Диаметр корпуса - 100 мм
•Класс точности - 1,5 (по заказу - 1,0)
•Степень защиты - IP54
•Параметры коммутируемых искробезопасных цепей:
◦U0 - не более 24 В,
◦I0 - не более 100 мА,

◦ С0 - не менее 0,06 мкФ,

◦L0 - не менее 0,1 мГн
•Масса приборов - не более 1,0 кг
•Гарантийный срок эксплуатации - 3 года (со дня ввода прибора в эксплуатацию при условии соблюдения потребителем правил эксплуатации, транспортирования, хранения и монтажа, указанных в руководстве по эксплуатации)
•Средний срок службы - 10 лет
•Материалы деталей: ◦корпус - сталь, алюминиевый сплав
◦стекло - литое
◦трубчатая пружина - медный сплав, железо-никелевый сплав*
◦держатель - медный сплав
◦механизм - бронза, нержавеющая сталь*
*детали прибора производятся из разных материалов
•Приборы выдерживают воздействие вибрации в диапазоне частот от 5 до 35 Гц с амплитудой 0,35 мм (группа L1 по ГОСТ Р 52931-2008)
•Климатическое исполнение по ГОСТ 15150-69
◦У2 - по умолчанию приборы имеют исполнение У2 (диапазон рабочих температур -50 до +60 °С)
◦Т2 - по заказу приборы имеют исполнение Т2 (диапазон рабочих температур -50 до +60 °С)
•Резьба присоединительного штуцера
◦-//- - по умолчанию метрическая резьба М20х1,5-8g
◦G1/2-B - по заказу дюймовая резьба

◦R1/2 - по заказу коническая резьба
•Демпфер для гашения пульсирующего давления
◦-//- - по умолчанию приборы поставляются без демпфера до 16 кгс/см2 включительно и с демпфером свыше 25 кгс/см2 включительно
◦демпфер - по заказу демпфер устанавливается прибор с любым диапазоном показаний

Параметры сигнализирующего устройства для сигнализирующих манометров
•Сигнализирующее устройство по подключению внешних цепей имеет четыре варианта исполнения по ГОСТ 2405-88: ◦-//- - по умолчанию  V - левый контакт размыкающий (min), правый замыкающий (max) – оба указателя синие.
◦III - два размыкающих контакта: левый указатель (min) - синий, правый (max) - красный.
◦IV - два замыкающих контакта: левый указатель (min) - красный, правый (max) - синий.
◦VI - левый контакт замыкающий (min), правый размыкающий (max) – оба указателя красные.

•Максимальное напряжение коммутации 24 В
•Максимальный ток коммутации 100 мА

Поверка приборов

•Поверка

◦-//- - по умолчанию приборы при выпуске из производства поверяются метрологической службой ОАО “Манотомь”, аккредитованной на право поверки средств измерений, зарегистрированной в Реестре аккредитованных метрологических служб под №1004.
◦ЦСМ - по требованию потребителя приборы при выпуске из производства могут быть поверены представителем органа государственной метрологической службой ФГУ "Томский Центр стандартизации, метрологии и сертификации".
•Пломбировка
◦-//- - по умолчанию приборы поставляются без пломбы.

◦Пл - пломбирование приборов производится по требованию заказчика.

•Периодическая поверка приборов в процессе эксплуатации производится в соответствии с  МИ 2124-90.
•Межповерочный интервал – 1 год.
