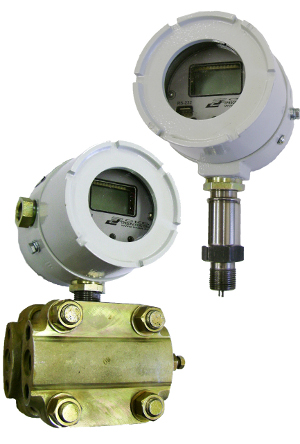

Преобразователь давления взрывозащищенный Сапфир-22

Для непрерывного преобразования давления абсолютного, избыточного, гидростатического, разрежения, разности давлений жидких и газообразных сред в токовый сигнал.

ПРЕОБРАЗОВАТЕЛИ ИЗМЕРИТЕЛЬНЫЕ
ВЗРЫВОЗАЩИЩЕННЫЕ “Сапфир-22-Вн”

Преобразователи предназначены для непрерывного преобразования давления абсолютного, избыточного, гидростатического, разрежения, разности давлений жидких и газообразных сред в унифицированный токовый выходной сигнал, в т.ч. на объектах использования атомной энергии (ОИАЭ).

Преобразователи - ремонтопригодны.

Преобразователи разности давлений могут использоваться для преобразования значений уровня жидкости, расхода жидкости или газа, а преобразователи гидростатического давления - для преобразования значений уровня жидкости.

ТИПЫ

     Сапфир-22ДА-Вн – преобразователи абсолютного давления
     Сапфир-22ДИ-Вн – преобразователи избыточного давления
     Сапфир-22ДВ-Вн – преобразователи разрежения
     Сапфир-22ДИВ-Вн – преобразователи давления-разрежения
     Сапфир-22ДД-Вн – преобразователи разности давлений
     Сапфир-22ДГ-Вн – преобразователи гидростатического давления

Примечания:

1. Преобразователи, поставляемые на ОИАЭ, могут быть во взрывозащищенном и не взрывозащищенном (с разъемом) исполнениях.
2. Преобразователи кислородного исполнения (Сапфир-22ДД-Вн-К) не предназначены для использования во взрывоопасных условиях.
3. Преобразователи, поставляемые на ОИАЭ, соответствуют:
   • группе размещения 3 (технические полуобслуживаемые (периодически обслуживаемые) помещения строго режима) в соответствии с ОТТ 08042462;
   • группе назначения 1 в соответствии с ОТТ 08042462, классу безопасности 2 (Сапфир-22-Вн-АС2) в соответствии с НП-001;
   • группе назначения 2 в соответствии с ОТТ 08042462, классу безопасности 3 (Сапфир-22-Вн-АС3) в соответствии с НП-001;
   • группе назначения 4, 5, 6 в соответствии с ОТТ 08042462, классу безопасности 4 (Сапфир-22-Вн-А) в соответствии с НП-001;
   • группе безопасности 2 в соответствии с ОТТ 08042462;
   • группе Б по способу монтажа в соответствии с ГОСТ 29075;
   • категории сейсмостойкости 1 в соответствии с НП-031;
   • категории качества К2 (для класса безопасности 4) в соответствии с НП-026.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Габаритные и присоединительные размеры
• Схемы внешних электрических соединений преобразователей

ОФОРМЛЕНИЕ ЗАКАЗА

1. Сокращенное наименование преобразователя
2. Модель по таблицам 1, 2, 3
3. При заказе преобразователя, предназначенного для эксплуатации на ОИАЭ, в зависимости от класса безопасности следует поставить код «А», «АС2», «АС3» по примечанию 6;
   при заказе преобразователя с приработкой 360 ч - код «П»;
   при заказе преобразователя для измерения газообразного кислорода - код «К»;
   для искробезопасного исполнения - «Ex».
4. Обозначение исполнения по материалам по таблице 7
5. Обозначение климатического исполнения по таблице 5
6. Абсолютное значение предела допускаемой основной погрешности по таблицам 1, 2, 3
7. Верхний предел измерений с указанием единицы измерения по таблицам 1, 2, 3
8. Предельно допустимое рабочее избыточное давление в МПа по таблице 3
9. Код выходного сигнала по таблице 4
10. Код монтажных частей по таблице 6
11. Код варианта установки по таблице 8 указывается согласно примечанию 8
12. Код вентильного блока - «В» или код трехходового вентильного блока «В3» указывается согласно примечанию 5
13. Код разъема - «Р» указывается согласно примечанию 7
14. Пределы температуры окружающего воздуха по таблице 5, отличные от установленных для основных вариантов исполнений

Примечания:

1. Пределы температуры окружающего воздуха (п. 13) не указываются при условном обозначении преобразователя, выполненного в основном варианте исполнения по температуре согласно таблице 5.
2. В основном обозначении преобразователя Сапфир-22ДИ-Вн модели 2140 с пределами измерений 20-100 кПа вместо верхнего предела измерений (поз. 7) указываются оба эти предела измерений: 20-100 кПа.
3. В условном обозначении преобразователя Сапфир-22ДИ-Вн в качестве верхнего предела измерений (поз. 7) указывается только значение верхнего предела измерений избыточного давления.
4. При отсутствии в условном обозначении преобразователей предельно допускаемого рабочего избыточного давления, преобразователи поставляются с нижним значением предельно допускаемого рабочего избыточного давления для данной модели.
5. Код «В» или код трехходового вентильного блока «В3» (поз. 12) указывается только при заказе преобразователя разности давлений и вентильного блока к нему.
6. При заказе преобразователя, поставляемого на ОИАЭ, для класса безопасности 4 ставится код «А», для класса безопасности 2 - код «АС2», для класса безопасности 3 - код «АС3».
7. Код разъема (поз. 13) указывается только при заказе преобразователя, предназначенного для работы на ОИАЭ с разъемом )не взрывозащищенное исполнение). Если при заказе не указан код разъема «Р», преобразователи поставляются во взрывозащищенном исполнении.
8. При отсутствии в условном обозначении данных о варианте установки (поз. 11) преобразователь поставляется укомплектованным для установки на плите (основной вариант).
9. По отдельному заказу потребителя преобразователи с выходным сигналом 4-20 мА, могут комплектоваться с устройством подавления помех, при этом в условном обозначении необходимо добавить букву «Ф» после всех условных обозначений.
