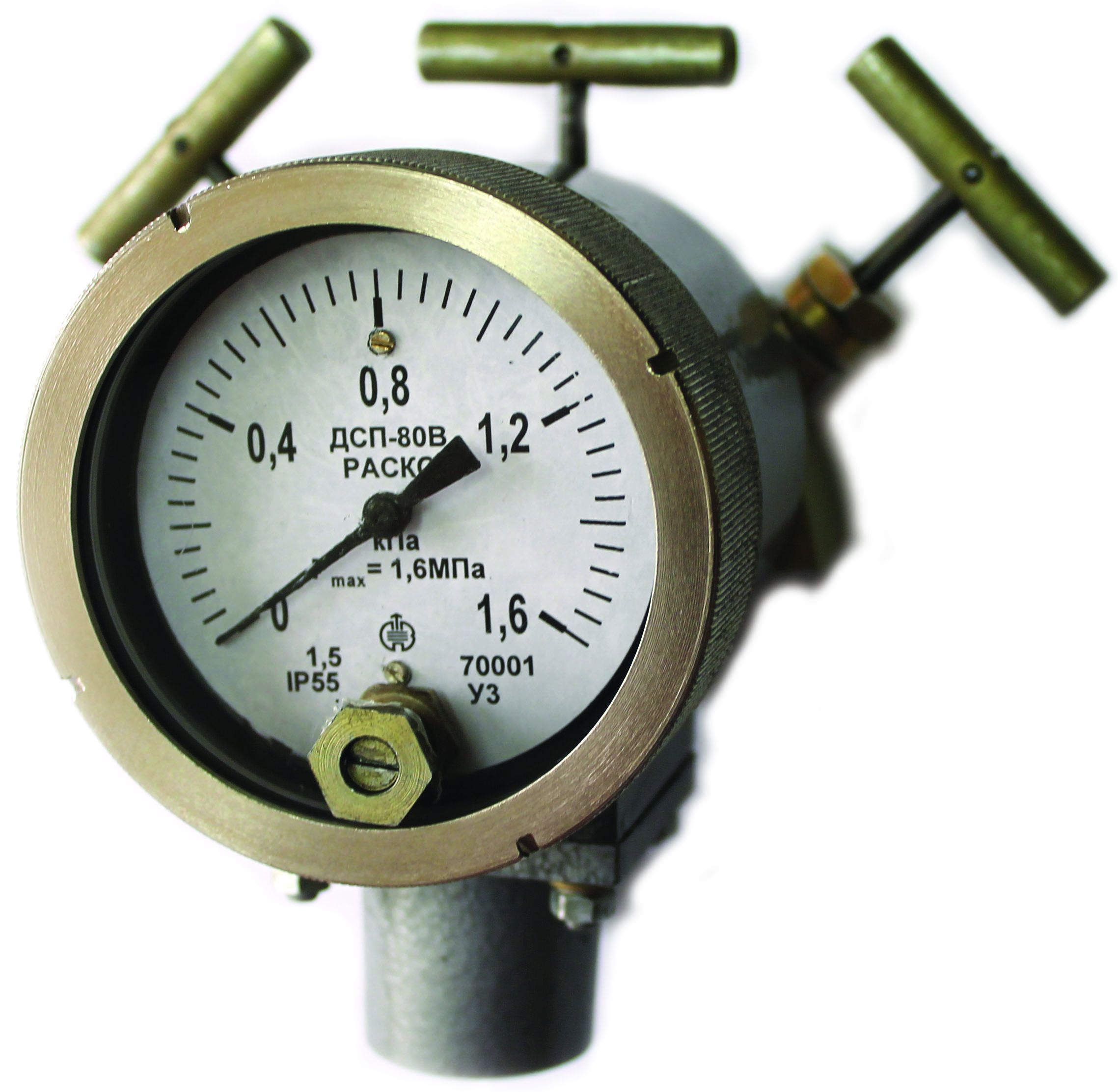

Дифманометр ДСП-80В показывающий

Для измерения перепада давления на счетчиках газа, газовых фильтрах, струевыпрямителях и др. устройствах с целью контроля и степени загрязнения.

Дифманометр стрелочный показывающий ДСП-80 предназначен для измерения перепада давления различных газов, неагрессивных по отношению к примененным конструкционным материалам, в т.ч. на счетчиках газа, газовых фильтрах, струевыпрямителях и других устройствах с целью контроля их технического состояния и степени загрязнения.

Конструктивной основой дифманометра является герметичный корпус с размещенным внутри чувствительным элементом (мембранной коробкой), связанным подвижно с передаточно-множительным механизмом, который размещен на кронштейне и соединен со стрелкой. В конструкции манометра предусмотрен корректор для установки стрелки на нулевую отметку шкалы. Дифманометр обеспечивает визуальное снятие показаний отсчетного устройства (стрелки), шкала циферблата равномерная, с белым фоном.

Основные технические характеристики

Измеряемая среда воздух, природный газ, пропанобутановая смесь в газообразном состоянии, аргон и другие газы
Давление измеряемой среды, МПа 0,6; 1,0; 1,6
Диапазон измерений перепада давлений, кПа 0-1; 0-1,6; 0-2,5; 0-4; 0-6; 0-10; 0-16;
Пределы допускаемой основной погрешности, % ±1,5; ±2,5; ±4 (индикаторное исполнение)
Температура рабочей среды, °С –30 ... +60
Температура окружающей среды, °С –40 ... +70

Степень защиты корпуса IP 55

Схема подсоединения к трубопроводу:

В комплект поставки входят следующие изделия: присоединительная арматура (гайки, ниппели, уплотнительные прокладки), кронштейн для крепления и вентильный блок.

Дополнительно можно заказать комплект САФП.302656.006 состоящий из рукавов соединительных
(L = 1м ― 2 шт.) с переходниками (М12х1,5 ниппель ВНЕ / G1/2 ― ВНЕ – 2 шт.) для подключения дифманометра ДСП-80 к трубопроводу. Длина трубок — 1 м, материал — нержавеющая сталь.

Подробнее в СПЕЦИФИКАЦИИ (см. ниже)
