регулирования водяного и насыщенного пара, других жидкостей, газообразных сред, нейтральных к материалам деталей, соприкасающихся со средой с температурой не более 220 °С и номинальным давлением не более 4,0 МПа (40 атм).
| Основные | |
|---|---|
| Производитель | КПСР групп |
| Страна производитель | Беларусь |
| Рабочая среда | Нефтепродукты, Вода, Дизельное топливо, Пароводяная смесь |
| Максимальное рабочее давление | 4,0 МПа |
| Тип присоединения | Резьбовое |
| Максимальное давление на входе | 1.2 (МПа) |
| Максимальная рабочая температура | +150(+220) град. |
| Гарантийный срок | 24 мес |
| Пользовательские характеристики | |
| Диаметр: | DN15, 20, 25, 32, 40, 50, 65, 80, 100 ,125, 150, 200 |
| Характеристики |
|---|
| Номер диапазона настройки | Стабилизируемое давление, МПа | |||||||||||||
| 0,01 | 0,04 | 0,1 | 0,16 | 0,3 | 0,4 | 0,5 | 0,6 | 0,7 | 0,8 | 0,9 | 1,0 | 1,1 | 1,2 | |
| 0 | 0,01.....0,1 | |||||||||||||
| 1 | 0,04.....0,16 | |||||||||||||
| 2 | 0,1.....0,4 | |||||||||||||
| 3 | 0,3.....0,7 | |||||||||||||
| 4 | 0,6.....1,2 | |||||||||||||
| Dn,мм | 0,16 | 0,25 | 0,40 | 0,63 | 1 | 1,6 | 2,5 | 3,2 | 4 | 6,3 | 8,0 | 10 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 80 | 100 | 125 | 160 | 250 | 280 | 360 | 450 | 630 |
| 15 | - | - | - | - | - | - | - | - | - | |||||||||||||||||||
| 20 | - | - | - | - | ||||||||||||||||||||||||
| 25 | - | - | - | - | - | - | ||||||||||||||||||||||
| 32 | - | - | - | |||||||||||||||||||||||||
| 40 | - | - | - | - | ||||||||||||||||||||||||
| 50 | - | - | - | - | - | |||||||||||||||||||||||
| 65 | - | - | - | - | ||||||||||||||||||||||||
| 80 | - | - | - | - | ||||||||||||||||||||||||
| 100 | - | - | - | |||||||||||||||||||||||||
| 125 | - | - | - | |||||||||||||||||||||||||
| 150 | - | - | ||||||||||||||||||||||||||
| 200 | - | - | - | - |

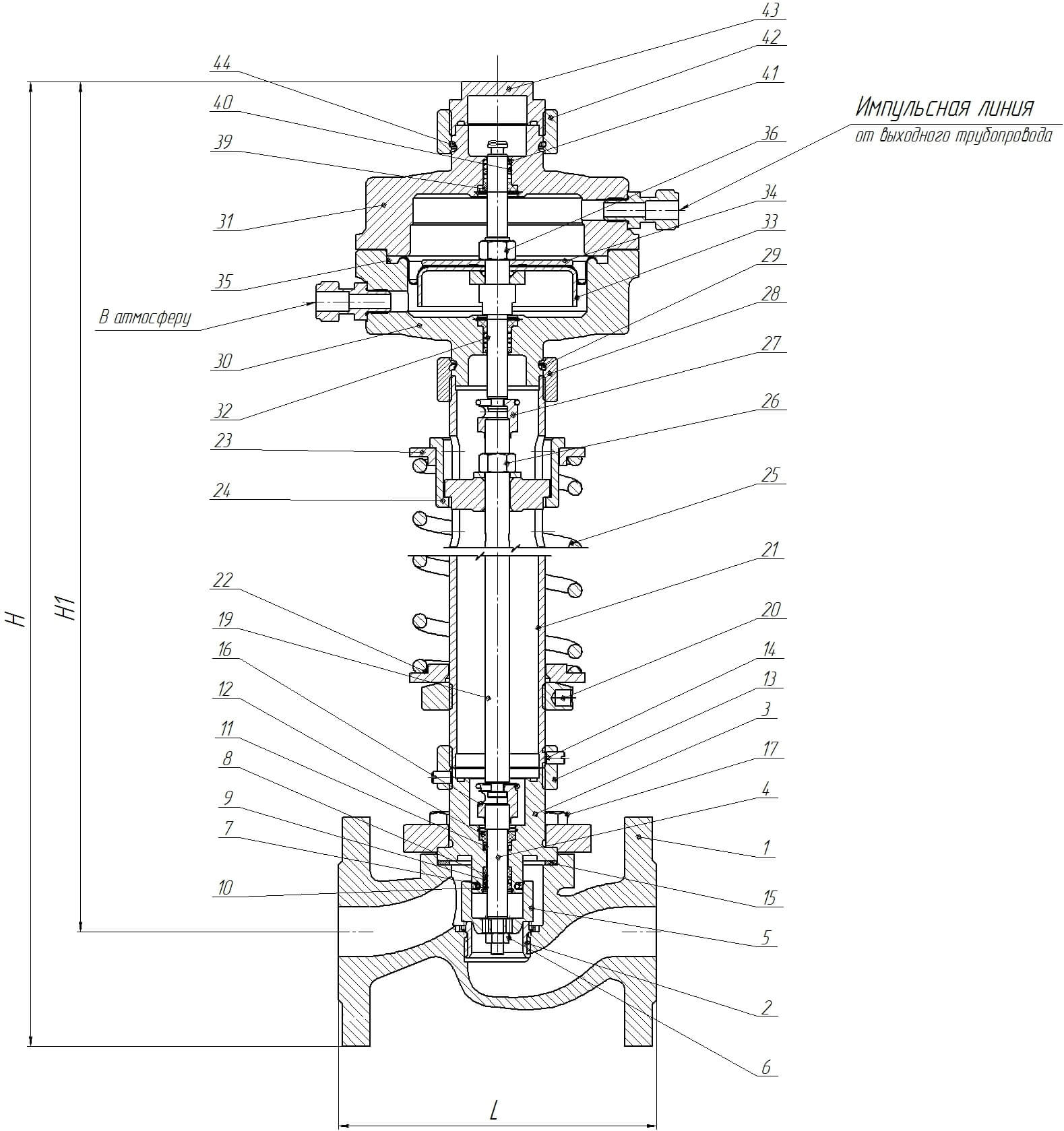

| Вид датчика | DN, мм | |||||||||||
| 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
| Строительная длина, L (мм) | ||||||||||||
| 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | |
| Строительная высота, H (мм) | ||||||||||||
| Удлинённый | 605 | 620 | 649 | 671 | 682 | 696 | 715 | 732 | 789 | 831 | 1135 | 1200 |
|
Строительная высота, H1 (мм) |
||||||||||||
| Удлинённый | 557 | 567 | 591 | 601 | 607 | 613 | 622 | 632 | 671 | 696 | 985 | 1027 |
| Строительная высота, H* (мм) | ||||||||||||
| Укороченный | 418 | 433 | 453 | 173 | 486 | 494 | 511 | 527 | 573 | 605 | ||
| Строительная высота, H1* (мм) | ||||||||||||
| Укороченный | 370 | 380 | 395 | 403 | 411 | 411 | 418 | 427 | 463 | 480 | ||
| Корпус | Мембранная коробка | Мембрана | Плунжер | Седло | Пружина | Шток | Уплотнение в затворе |
| СЧ, ВЧ, Ст20Л | Ст20 | EPDM, NBR |
Ст45, Ст20х13, Ст40х13 |
Ст45, Ст20х13, Ст40х13 |
Ст60С2А |
Ст40х13 Ст95х18 |
Резино-фторопластовое, NBR |
При температуре рабочей среды свыше 110°С, при диаметре более DN50 и при использовании пара в качестве рабочей среды регулятор устанавливать задатчиком вертикально вниз.
