Прибор для автоматического поддержания температуры труб систем радиаторного отопления, теплого пола, горячего водоснабжения и др.
- Диапазон регулирования температуры: +20...+90°С
- Дифференциал: ±6°С
- Реле: ~15 А, 220 В — нагрев и охлаждение (для активной нагрузки)
- Работа на нагрев или охлаждение в зависимости от способа подключения

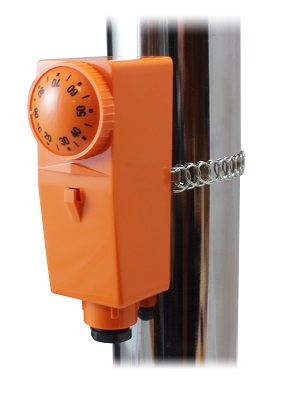

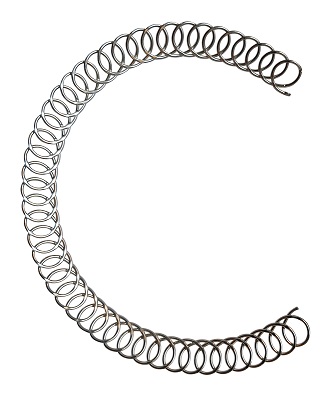

- Монтаж на трубу: диаметром до 90 мм с помощью пружины (в комплекте); диаметром до 150 мм с помощью хомута.

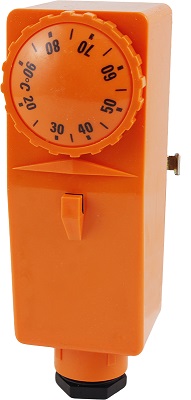

Накладной термостат ДР-ТН с переключающим контактом предназначен для автоматического поддержания температуры труб систем радиаторного отопления, теплого пола, горячего водоснабжения и др.
Термостат может использоваться для управления исполнительными устройствами (бойлерами, насосами, котлами, клапанами и т.д.), а также для включения сигнальных устройств. Принцип работы основан на свойстве объемного температурного расширения. Исполнительным элементом является термочувствительная пластина. При нагреве пластина поднимается и передает усилие на контактную группу, замыкается группа контактов, работающая на охлаждение. Когда температура точки измерения понижается, термочувствительная пластина опускается, давление с контакта пропадает, замыкается другая группа контактов, работающая на нагрев. Таким образом осуществляется автоматическое поддержание заданной температуры в системе.
Особенности:
- Установка температуры при помощи поворотной шкалы;
- Не требует питания;

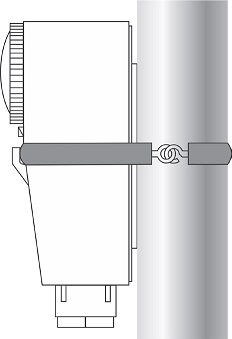

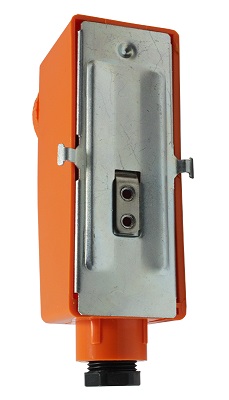

- Выступ на корпусе для крепления с помощью хомута.
Технические характеристики:
Параметр
|
Значение
|
|
Диапазон регулирования температуры
|
+20…+90°С
|
Дифференциал
|
±6°С
|
|
Коммутационная способность реле
|
~15 (6*) A, 220 В (нагрев и охлаждение)
|
|
Контактная группа
|
Ag1000/1000
|
|
Ресурс работы
|
≥ 105 циклов
|
|
Скорость изменения температуры
|
< 1°С/мин
|
|
Монтаж
|
на трубу
|
Max диаметр трубы
|
90 мм (крепление пружиной)
150 мм (крепление хомутом)
|
Степень пылевлагозащиты
|
IP20
|
Габаритные размеры
|
46×117×53 мм
|
Вес
|
141 г
|
