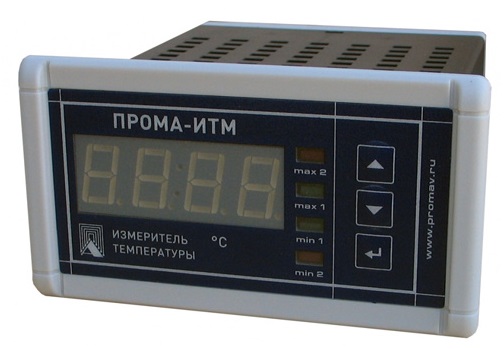

ПРОМА-ИТМ-010-Щ или Н-4Х предназначен для непрерывного измерения значений температуры терморезистивными или термоэлектрическими датчиками. ИСПОЛЬЗУЮТСЯ для работы в системах автоматического контроля, регулирования и управления технологическими процессами в теплоэнергетике, системах вентиляции и других отраслях.
|
|
Прома-ИТМ-010-Щитовой-4Х |
Непрерывное измерение температуры. Индикация параметра, формирование дискретных сигналов при достижении 4-х перенастраиваемых пределов измерения, выдача аналогового сигнала 4-20мА, интерфейс RS-485.Универсальный вход для широкого спектра датчиков. Питание 24 220В. |
|
№ диапазона |
Диапазон измерений, ºС |
Тип первичного преобразователя, номинальная стат. характеристика |
|---|---|---|
| 01 | -50 – + 50 | ТСМ50 W100 = 1,426 |
| 02 | -50 – + 100 | |
| 03 | -50 – + 150 | |
| 04 | 0 – + 150 | |
| 05 | 0 – + 200 | |
| 06 | -50 – + 50 | ТСМ50 W100 = 1,428 |
| 07 | -50 – + 100 | |
| 08 | -50 – + 150 | |
| 09 | 0 – + 150 | |
| 10 | 0 – + 200 | |
| 11 | -50 – + 50 | ТСМ100 W100 = 1,426 |
| 12 | -50 – + 100 | |
| 13 | -50 – + 150 | |
| 14 | -0 – + 150 | |
| 15 | 0 – + 200 | |
| 16 | -50 – + 50 | ТСМ100 W100 = 1,428 |
| 17 | -50 – + 100 | |
| 18 | -50 – + 150 |
|
№ диапазона |
Диапазон измерений, ºС |
Тип первичного преобразователя, номинальная стат. характеристика |
|---|---|---|
| 19 | 0 – + 150 | ТСМ100 W100 = 1,428 |
| 20 | 0 – + 200 | |
| 21 | 0 – + 300 | ТСП50 W100 = 1,3850 |
| 22 | 0 – + 400 | |
| 23 | 0 – + 600 | |
| 24 | 0 – + 300 | ТСП50 W100 = 1,3910 |
| 25 | 0 – + 400 | |
| 26 | 0 – + 600 | |
| 27 | 0 – + 300 | ТСП100 W100 = 1,3850 |
| 28 | 0 – + 400 | |
| 29 | 0 – + 300 | ТСП100 W100 = 1,3910 |
| 30 | 0 – + 400 | |
| 31 | 0 – + 600 |
Термопара XK (L) только для ПРОМА-ИТМ |
| 32 | 0 – + 800 | |
| 33 | 100 – + 500 | |
| 34 | 200 – + 600 | |
| 35 | 0 – + 800 |
Термопара XA (K) только для ПРОМА-ИТМ |
| Основные | |
|---|---|
| Производитель | НПП ПРОМА |
| Страна производитель | Россия |
| Дополнительные характеристики | |
| Выход | формирование дискретных сигналов, унифицированный токовый сигнал (4-20)мА, RS-485 |
| Вход датчиков температуры | универсальный |
| Задержка включения контактов выходных реле, с | 0-5 |
| Регулирование | трехпозиционное (4 реле) |
| Степень защиты корпуса, климатика | IР40, УХЛ3.1 |
| Температура рабочая | -20+50 |
