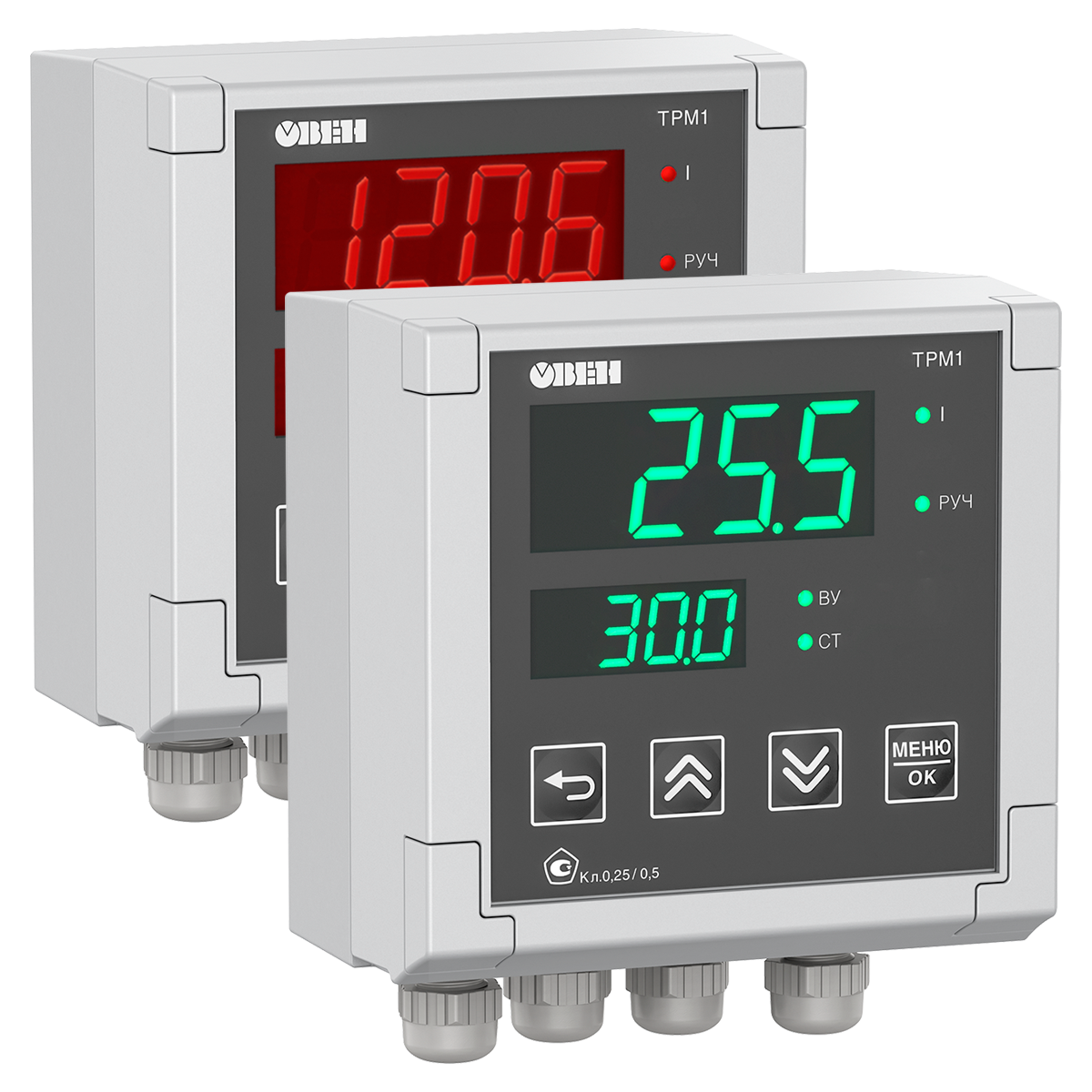

ТРМ1 – это промышленный терморегулятор, предназначенный для измерения, регистрации и автоматического регулирования температуры и других физических параметров по одному каналу. Он совместим со всеми распространенными типами датчиков, используемыми в России и СНГ. Этот универсальный цифровой регулятор подходит для решения различных задач автоматического регулирования и сигнализации. Его можно применять в печах, сушильных шкафах, а также для управления системами обогрева и отопления на предприятиях пищевой промышленности, в жилищно-коммунальном хозяйстве, металлургии и других сферах.
ТРМ1 зарегистрирован в Государственном реестре средств измерений России и поставляется с первичной поверкой, которая включена в стоимость. Кроме того, у ТРМ1 есть декларация о соответствии ЕАС и свидетельство о типовом одобрении РМРС.
|
Параметр |
Значение |
|||
|
Напряжение питания |
~90…264 В (номинальное 230 В) =21...120 В (номинальное 24 В) |
|||
|
Частота напряжения питания |
50, 60 Гц |
|||
|
Потребляемая мощность |
не более 10 ВА |
|||
|
Напряжение встроенного источника питания нормирующих преобразователей |
24 ± 2,4 В (только для исполнения без RS-485) |
|||
|
Максимально допустимый ток источника питания |
50 мА |
|||
|
Универсальный вход |
||||
|
Количество универсальных входов |
1 |
|||
|
Типы входных датчиков и сигналов |
см. таблицу «Характеристики измерительных датчиков» |
|||
|
Время опроса входа: |
Не более 1 секунды |
|||
|
Предел основной приведенной погрешности измерения: |
||||
|
- для термоэлектрических преобразователей с включенной компенсацией холодного спая |
±0,5 % |
|||
|
- для остальных видов датчиков |
±0,25 % |
|||
|
Выходные устройства |
||||
|
Количество выходных устройств |
1 |
|||
|
Типы выходных устройств |
Р, К, С, Т, И, У |
|||
|

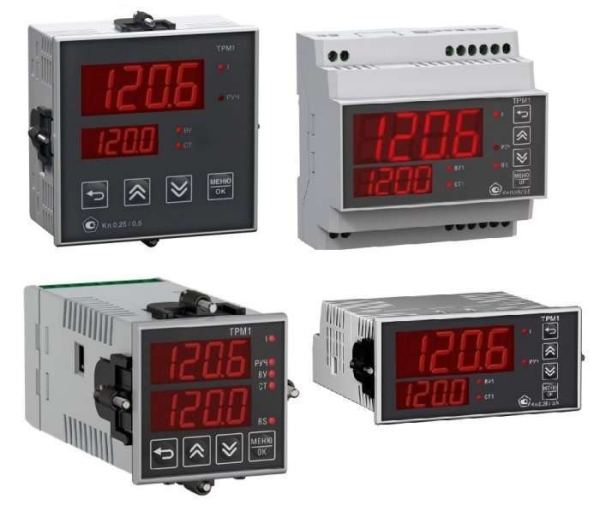

Корпус |
||||
|
Щитовой Щ1 |
96×96×53, IP54* |
|||
|
Щитовой Щ2 |
96×48×100, IP54* |
|||
|
Щитовой Щ5 |
48×48×103, IP54* |
|||
|
Настенный Н |
110×129×69, IP66** |
|||
|
DIN-реечный |
88×90×59, IP20 |
|||
|
* со стороны передней панели |
||||
|
Условия эксплуатации |
||||
|
Температура окружающего воздуха |
–40...+50 °С |
|||
|
Атмосферное давление |
84...106,7 кПа |
|||
|
Относительная влажность воздуха (при +35 °С и ниже без конденсации влаги) |
Не более 85 % |
|||
|
Обозначение |
Тип выходного устройства (ВУ) |
Электрические характеристики |
||
|
Р |
электромагнитное реле |
Ток не более 8 А при переменном напряжении не более 250 В и cos φ > 0,9. Ток не более 3 А при постоянном напряжении не более 30 В |
||
|
К |
транзисторная оптопара n-p-n типа |
Постоянный ток не более 400 мА при постоянном напряжении не более 60 В |
||
|
С |
симисторная оптопара |
Ток не более 50 мА при переменном напряжении не более 250 В (50 Гц). Ток в импульсном режиме не более 500 мА (tимп. не более 5 мс). Максимальное коммутируемое напряжение не более 600 В |
||
|
И |
цифроаналоговый преобразователь «параметр–ток 4…20 мА» |
Постоянный ток 4...20 мА на внешней нагрузке не более 1 кОм, напряжение питания 12...30 В рассчитывается в зависимости от сопротивления нагрузки |
||
|
У |
цифроаналоговый преобразователь «параметр–напряжение 0…10 В» |
Постоянное напряжение 0…10 В на внешней нагрузке более 2 кОм, напряжение питания 16…30 В |
||
|
Т |
выход для управления твердотельным реле |
Выходной ток не более 40 мА. Выходное напряжение высокого уровня – 4…6 В. Выходное напряжение низкого уровня – 0…0,7 В |
||
