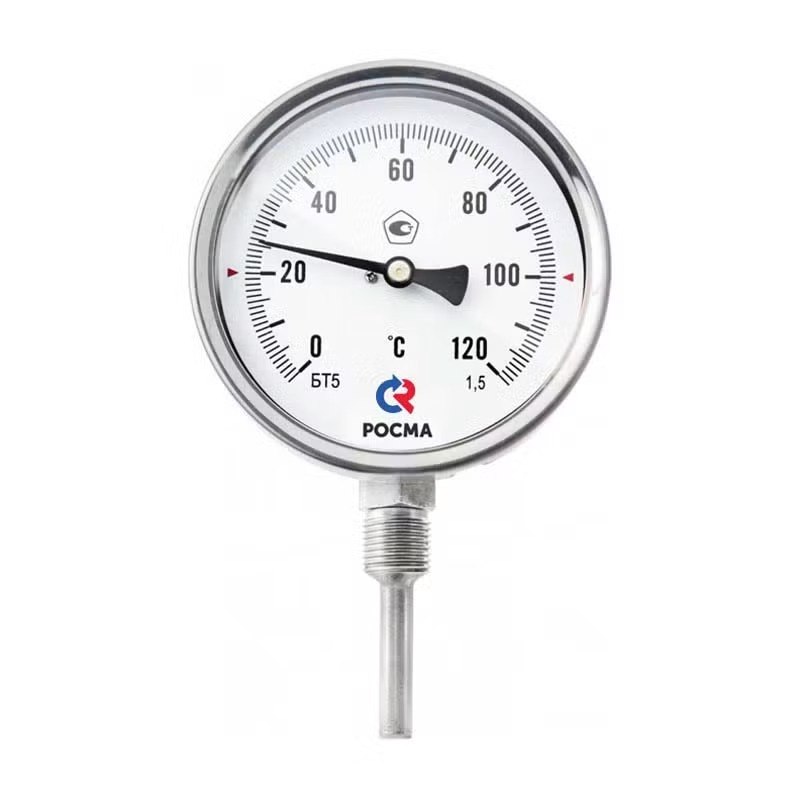

Высококачественный показывающий термометр для измерения температуры агрессивных жидких и газообразных сред в химической, нефтехимической промышленности, машиностроении и других отраслях, где требуется устойчивость к коррозии. Радиальное (перпендикулярное) присоединение обеспечивает удобное считывание показаний при монтаже на вертикальных трубопроводах или в местах, где ось прибора должна быть расположена под углом 90° к оси трубы.
Термометры типа БТ работают на основе биметаллической спирали (чувствительного элемента), которая деформируется при изменении температуры. Спираль состоит из двух прочно соединённых металлических пластин с разными коэффициентами теплового расширения. Изгиб спирали передаётся на ось со стрелкой, которая показывает текущую температуру на циферблате. Конструкция обеспечивает высокую чувствительность и стабильность показаний в широком диапазоне температур.
Коррозионностойкое исполнение – корпус и шток (погружная часть) из нержавеющей стали 08Х18Н10. Прибор устойчив к воздействию кислот, щелочей, растворов солей и других агрессивных сред.
Радиальное (угловое) присоединение – штуцер расположен перпендикулярно корпусу. Идеально для монтажа на вертикальных трубопроводах, а также когда требуется направить шкалу «в лицо» оператору при горизонтальной подводке.
Степень защиты IP65 – пыленепроницаемый корпус, защищён от водяных струй. Можно эксплуатировать на открытом воздухе, в запылённых и влажных помещениях.
Минеральное стекло – устойчиво к царапинам, не мутнеет, не желтеет со временем, обеспечивает отличную читаемость шкалы.
Байонетное кольцо из нержавеющей стали – быстросъёмное крепление, удобное для обслуживания и поверки.
Широкая гамма длин погружной части – от 46 до 300 мм (стандарт), возможно изготовление до 1000 мм (шаг 50 мм) – под заказ.
Резьба присоединения на штоке – G½ или M20×1,5 (стандарт). Другие резьбы – под заказ.
Класс точности – базовый 1,5, опционально 1,0 (+10% к стоимости).
Циферблат – алюминиевый, чёрная шкала на белом фоне, контрастная, легко читается при любом освещении.
| Параметр | Значение |
|---|---|
| Тип прибора | Биметаллический термометр |
| Исполнение | Радиальное (корпус под 90° к штоку) |
| Диаметр корпуса, мм | 100 (БТ-52.220), 150/160 (БТ-72.220) |
| Класс точности | 1,5 (базовый); 1,0 (опция, +10%) |
| Диапазоны показаний, °C | –50…+50; –50…+100; –30…+70; 0…60; 0…100; 0…120; 0…160; 0…200; 0…250; 0…350; 0…450 |
| Длина погружной части, мм | 46, 64, 100, 150, 200, 250, 300 (стандарт); до 1000 – под заказ |
| Материал корпуса и штока | Нержавеющая сталь 08Х18Н10 |
| Степень защиты | IP65 |
| Стекло | Минеральное |
| Резьба присоединения (на штоке) | G½ или M20×1,5 |
| Рабочее давление (на штоке) | 10 МПа |
| Диапазон рабочих температур окружающей среды | –60…+60 °C |
| Межповерочный интервал | 3 года |
| Климатическое исполнение | УХЛ категории 1.1, группа Д2 |
Для работы в агрессивных средах или при высоком давлении рекомендуется использовать защитную гильзу из нержавеющей стали:
| Тип гильзы | Рабочее давление, МПа | Диаметр погружной части, мм | Резьба присоединения |
|---|---|---|---|
| Гильза из нержавеющей стали (серия 220) | 25 | 14 | G½, M20×1,5, M27×2, NPT½ |
| Цельноточеная гильза (серия 220) | 60 | 16 | G½, M20×1,5, NPT½ |
Гильза монтируется в трубопровод, а термометр устанавливается в гильзу. Это позволяет:
заменять прибор без остановки технологического процесса;
защитить термометр от агрессивной среды, гидроударов и механических повреждений;
повысить ресурс работы термометра в тяжёлых условиях.
| Длина погружной части L, мм | Цена с НДС, руб. |
|---|---|
| 46 | 1 715 |
| 64 | 1 860 |
| 100 | 1 970 |
| 150 | 2 120 |
| 200 | 2 270 |
| 250 | 2 340 |
| 300 | 2 410 |
Для БТ-72.220 (диаметр корпуса 150/160 мм) цены начинаются от 5 420 руб. (L=46 мм).
| Опция | Цена, руб. |
|---|---|
| Гильза из нержавеющей стали (серия 220, L=46–300 мм) | от 930 до 1 200 |
| Цельноточеная гильза (до 60 МПа, L=46–300 мм) | от 3 730 до 6 940 |
| Указатель предельных значений (нержавеющая сталь) | 120 |
| Указатель рабочей температуры (1 маркер / 2 маркера) | 40 / 50 |
| Исполнение с классом точности 1,0 | +10% к цене прибора |
| Изготовление погружной части длиной более 300 мм (шаг 50 мм) | под заказ |
| Свидетельство о поверке (нумерованный прибор) | 130 |
| Протокол поверки | 130 |
| Индивидуальный паспорт | 100 |
| Первичная заводская поверка | бесплатно |
| Периодическая поверка | 350 |
| Ремонт | от 170 |
Химическая промышленность – измерение температуры кислот, щелочей, агрессивных растворов.
Нефтехимическая промышленность – контроль температуры углеводородов, сероводородсодержащих сред.
Машиностроение – контроль температуры в ваннах, реакторах, системах охлаждения.
Энергетика – контроль температуры теплоносителя в агрессивных средах.
Пищевая и фармацевтическая промышленность (при использовании гильзы) – для агрессивных моющих и дезинфицирующих растворов.
Полная коррозионная стойкость – все детали из нержавеющей стали, подходят для работы с агрессивными средами.
Удобство считывания – радиальное исполнение идеально для вертикальных трубопроводов и тех случаев, когда оператор находится сбоку от места установки.
Надёжная защита IP65 – работа в сложных условиях (пыль, влага, брызги).
Гибкость комплектации – большой выбор длин погружной части, диапазонов температуры, опциональные гильзы под давление до 60 МПа.
Минеральное стекло – не царапается, не мутнеет, обеспечивает точное считывание.
Долгий межповерочный интервал (3 года) – снижение эксплуатационных расходов.
Доступная цена – от 1 715 рублей с НДС.
