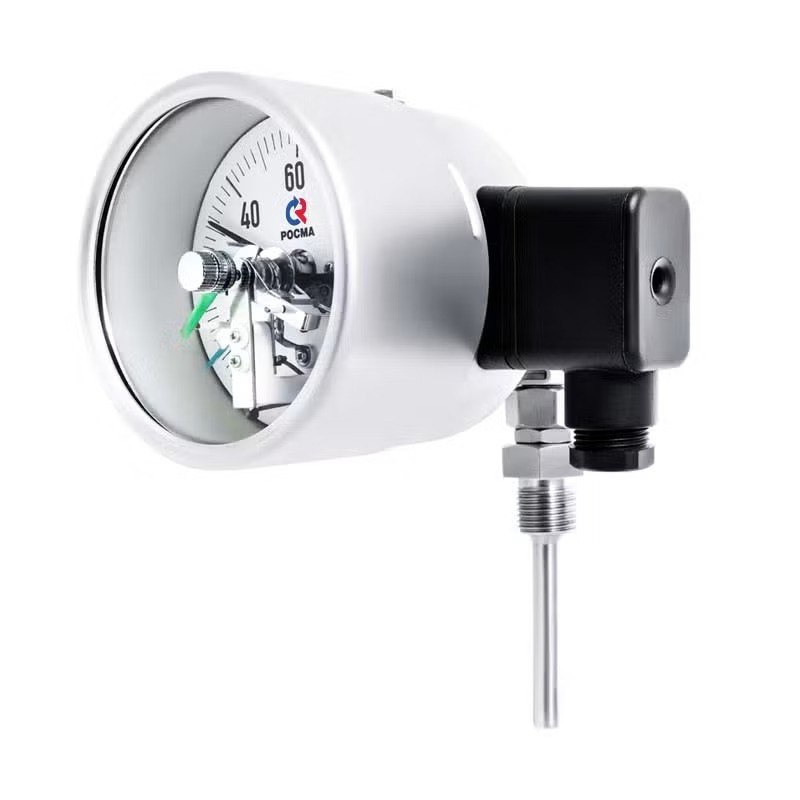

Специализированный показывающий термометр с электроконтактной приставкой (ЭКП) и поворотно-откидным корпусом для одновременного измерения температуры агрессивных жидких и газообразных сред и управления внешними электрическими цепями сигнализации, автоматики и блокировки технологических процессов. Прибор сочетает в себе точное аналоговое отображение температуры и возможность автоматического срабатывания контактов при достижении заданных уставок. Корпус и шток – из нержавеющей стали, устойчивы к кислотам, щелочам, растворам солей и другим агрессивным средам.
Биметаллическая спираль (чувствительный элемент) деформируется при изменении температуры и поворачивает стрелку на циферблате. Электроконтактная приставка механически связана со стрелкой: при достижении порогового значения (уставки) контакты замыкаются или размыкаются (в зависимости от исполнения), подавая сигнал во внешнюю цепь. Прибор не требует внешнего питания для измерения, но для коммутации электрической цепи используется внешнее напряжение (до 380 В переменного или 220 В постоянного тока).
Электроконтактная приставка – две независимые группы контактов (исполнения IV – ЛЗПЗ, V – ЛРПЗ). Позволяют настроить сигнализацию при превышении или падении температуры ниже заданного предела. Контакты со скользящим серебряным покрытием, коммутируют ток до 0,5 А, мощность до 20 В·А.
Универсальное (поворотно-откидное) присоединение – корпус можно повернуть относительно штока на угол до 90° после монтажа и зафиксировать в удобном для считывания положении.
Коррозионностойкое исполнение – корпус, кольцо, шток и электроконтактная арматура из нержавеющей стали 08Х18Н10.
Степень защиты IP65 – пыленепроницаемый, защищён от водяных струй. Можно эксплуатировать на открытом воздухе, в запылённых и влажных помещениях.
Минеральное стекло – устойчиво к царапинам и химическим воздействиям.
Байонетное кольцо – быстросъёмное крепление для обслуживания и поверки.
Клеммная коробка сбоку на корпусе – удобное подключение внешних проводов.
Длина погружной части – от 100 до 300 мм (стандарт), возможно изготовление до 1600 мм (шаг 50 мм) – под заказ.
Резьба присоединения на штоке – G½ или M20×1,5.
Класс точности – 1,5 (достаточен для контроля и сигнализации).
| Параметр | Значение |
|---|---|
| Тип прибора | Биметаллический термометр с ЭКП |
| Исполнение | Универсальное (поворотно-откидной корпус) |
| Диаметр корпуса, мм | 100 |
| Класс точности (измерение) | 1,5 |
| Диапазоны показаний, °C | –50…+50; –30…+50; 0…60; 0…100; 0…120; 0…160; 0…200; 0…250; 0…300; 0…350; 0…450 |
| Длина погружной части, мм | 100, 150, 200, 250, 300 (до 1600 под заказ) |
| Материал корпуса и штока | Нержавеющая сталь 08Х18Н10 |
| Степень защиты | IP65 |
| Стекло | Минеральное |
| Резьба присоединения | G½ или M20×1,5 |
| Рабочее давление (на штоке) | 10 МПа |
| Диапазон рабочих температур окружающей среды | –60…+60 °C |
| Электрическое исполнение | IV (ЛЗПЗ – два замыкающих) или V (ЛРПЗ – один размыкающий + один замыкающий) |
| Максимальное напряжение коммутации | –220 В, ~380 В |
| Максимальный ток | 0,5 А |
| Разрывная мощность | 10 Вт / 20 В·А |
| Тип контактов | скользящие, серебряное покрытие |
| Погрешность срабатывания ЭКП | ±4 % от диапазона |
| Подключение | клеммная коробка сбоку |
| Межповерочный интервал | 3 года |
| Климатическое исполнение | УХЛ категории 1.1, группа Д2 |
Для работы в особо агрессивных средах или при высоком давлении могут быть установлены гильзы из нержавеющей стали (до 25 МПа) или цельноточеные гильзы (до 60 МПа). Гильза монтируется в трубопровод, термометр вставляется в гильзу – это позволяет заменять прибор без остановки процесса и защищает его от химического и механического воздействия.
| Длина погружной части L, мм | Цена с НДС, руб. |
|---|---|
| 100 | 9 910 |
| 150 | 9 990 |
| 200 | 10 020 |
| 250 | 10 270 |
| 300 | 10 515 |
| Опция | Цена, руб. |
|---|---|
| Гильза из нержавеющей стали | под заказ |
| Цельноточеная гильза (60 МПа) | под заказ |
| Изготовление погружной части >300 мм (шаг 50 мм) | под заказ |
| Свидетельство / протокол поверки | 130 |
| Индивидуальный паспорт | 100 |
| Первичная заводская поверка | бесплатно |
| Периодическая поверка | 350 |
| Ремонт БТ (без гильзы) | от 220 |
Химическая и нефтехимическая промышленность (контроль температуры с сигнализацией пределов, управление клапанами, отключение насосов).
Машиностроение (защита оборудования от перегрева).
Энергетика (контроль теплоносителя в системах с автоматическим регулированием).
Пищевая и фармацевтическая промышленность (с гильзой – для агрессивных моющих сред).
Электроконтактная приставка – встроенная сигнализация и автоматическое управление внешними цепями без дополнительных реле.
Поворотно-откидной корпус – удобная ориентация шкалы после монтажа.
Коррозионностойкая нержавеющая сталь – долговечность в агрессивных средах.
Степень защиты IP65 – надёжная работа в пыльных и влажных условиях.
Минеральное стекло – устойчиво к царапинам и химии.
Долгий межповерочный интервал (3 года) – экономия на поверке.
Гибкость – возможность заказа гильз на высокое давление, нестандартных длин, любых диапазонов.
