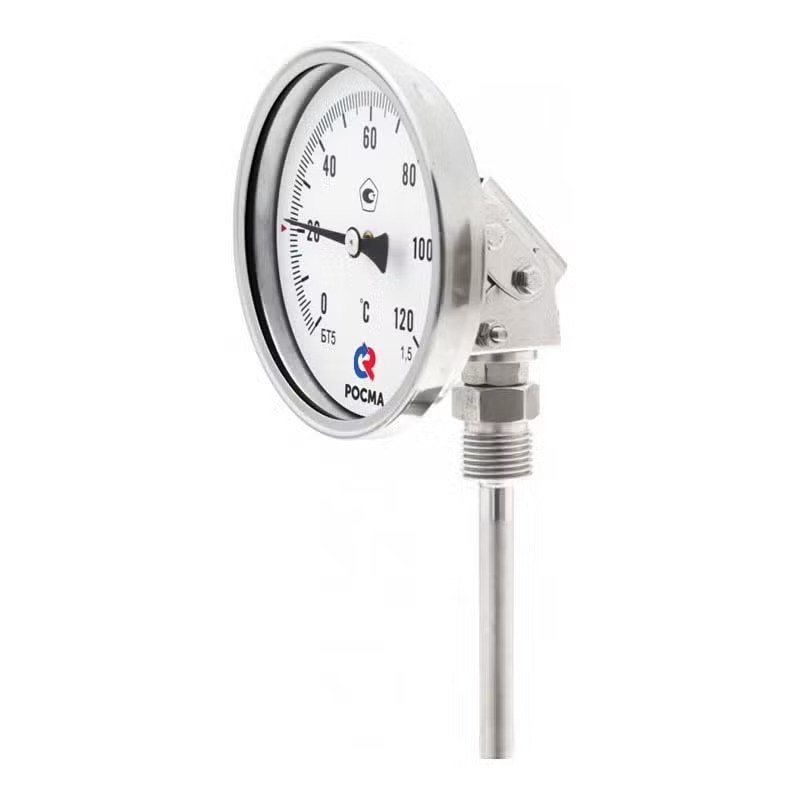

Универсальный показывающий термометр с поворотно-откидным корпусом для измерения температуры агрессивных жидкостей и газов в химической, нефтехимической промышленности, машиностроении и других отраслях. Благодаря возможности поворота циферблата на угол до 90°, прибор можно установить в любом положении и сориентировать шкалу максимально удобно для считывания показаний – без демонтажа и перестановки всего термометра.
Термометры типа БТ работают на основе биметаллической спирали (чувствительного элемента), которая деформируется при изменении температуры. Спираль изготавливается из двух прочно соединённых металлических пластин с разными коэффициентами теплового расширения. Изгиб спирали передаётся на стрелку, которая показывает текущую температуру на циферблате. Конструкция обеспечивает высокую чувствительность, стабильность показаний и длительный срок службы.
Универсальное (поворотно-откидное) присоединение – циферблат можно поворачивать относительно корпуса и штока на угол до 90° (в некоторых исполнениях – на 360° с фиксацией). Это позволяет ориентировать шкалу в наиболее удобное для оператора положение уже после монтажа.
Коррозионностойкое исполнение – корпус, кольцо и шток из нержавеющей стали 08Х18Н10. Прибор устойчив к кислотам, щелочам, растворам солей и другим агрессивным средам.
Степень защиты IP65 – пыленепроницаемый, защищён от водяных струй. Работает на открытом воздухе, в запылённых и влажных помещениях.
Минеральное стекло – устойчиво к царапинам, не мутнеет со временем, обеспечивает отличную читаемость шкалы.
Байонетное кольцо из нержавеющей стали – быстросъёмное крепление, удобное для обслуживания, поверки и замены стекла.
Регулировка нуля – на корпусе с тыльной стороны предусмотрена калибровка для оперативной подстройки прибора (при необходимости).
Широкий выбор диаметров корпуса – 80 мм (БТ-44.220), 100 мм (БТ-54.220), 150/160 мм (БТ-74.220).
Большой ассортимент длин погружной части – от 46 до 300 мм (стандарт), возможно изготовление до 1600 мм (шаг 50 мм) – под заказ.
Резьба присоединения на штоке – G½ или M20×1,5 (стандарт). Другие резьбы – под заказ.
Класс точности – базовый 1,5, опционально 1,0 (+10% к стоимости).
| Параметр | Значение |
|---|---|
| Тип прибора | Биметаллический термометр |
| Исполнение | Универсальное (поворотно-откидной корпус) |
| Диаметр корпуса, мм | 80, 100, 150, 160* |
| Класс точности | 1,5 (базовый); 1,0 (опция, +10%) |
| Диапазоны показаний, °C | –50…+50; –50…+100; –30…+50; 0…60; 0…100; 0…120; 0…160; 0…200; 0…250; 0…300; 0…350; 0…450 |
| Длина погружной части, мм (для Ø80) | 46, 64, 100, 150, 200, 250 |
| Длина погружной части, мм (для Ø100/150) | 46, 64, 100, 150, 200, 250, 300 (до 1600 под заказ) |
| Материал корпуса и штока | Нержавеющая сталь 08Х18Н10 |
| Степень защиты | IP65 |
| Стекло | Минеральное |
| Резьба присоединения (на штоке) | G½ или M20×1,5 |
| Рабочее давление (на штоке) | 10 МПа |
| Диапазон рабочих температур окружающей среды | –60…+60 °C |
| Регулировка нуля | Есть (с тыльной стороны корпуса) |
| Межповерочный интервал | 3 года |
| Климатическое исполнение | УХЛ категории 1.1, группа Д2 |
Для работы в агрессивных средах или при высоком давлении рекомендуется использовать защитную гильзу из нержавеющей стали:
| Тип гильзы | Рабочее давление, МПа | Диаметр погружной части, мм | Резьба присоединения |
|---|---|---|---|
| Гильза из нержавеющей стали (серия 220) | 25 | 14 | G½, M20×1,5, M27×2, NPT½ |
| Цельноточеная гильза (серия 220) | 60 | 16 | G½, M20×1,5, NPT½ |
Гильза монтируется в трубопровод, а термометр устанавливается в гильзу. Это позволяет:
заменять прибор без остановки технологического процесса;
защитить термометр от агрессивной среды, гидроударов и механических повреждений;
повысить ресурс работы термометра в тяжёлых условиях.
| Тип | Диаметр корпуса, мм | Длина L, мм | Цена с НДС, руб. |
|---|---|---|---|
| БТ-44.220 | 80 | 46 | 3 730 |
| БТ-44.220 | 80 | 64 | 3 865 |
| БТ-44.220 | 80 | 100 | 4 100 |
| БТ-44.220 | 80 | 150 | 4 445 |
| БТ-44.220 | 80 | 200 | 4 700 |
| БТ-44.220 | 80 | 250 | 4 950 |
| БТ-54.220 | 100 | 46 | 4 030 |
| БТ-54.220 | 100 | 64 | 4 065 |
| БТ-54.220 | 100 | 100 | 4 220 |
| БТ-54.220 | 100 | 150 | 4 580 |
| БТ-54.220 | 100 | 200 | 4 755 |
| БТ-54.220 | 100 | 250 | 4 930 |
| БТ-54.220 | 100 | 300 | 5 100 |
| БТ-74.220 | 150 | 46 | 7 630 |
| БТ-74.220 | 150 | 64 | 7 690 |
| БТ-74.220 | 150 | 100 | 7 910 |
| БТ-74.220 | 150 | 150 | 8 145 |
| БТ-74.220 | 150 | 200 | 8 325 |
| БТ-74.220 | 150 | 250 | 8 460 |
| БТ-74.220 | 150 | 300 | 8 610 |
Диаметр 160 мм – под заказ (цена согласовывается отдельно).
| Опция | Цена, руб. |
|---|---|
| Гильза из нержавеющей стали (серия 220, L=46–300 мм) | от 930 до 1 200 |
| Цельноточеная гильза (до 60 МПа, L=46–300 мм) | от 3 730 до 6 940 |
| Указатель предельных значений (нержавеющая сталь) | 120 |
| Указатель рабочей температуры (1 маркер / 2 маркера) | 40 / 50 |
| Исполнение с классом точности 1,0 | +10% к цене прибора |
| Изготовление погружной части длиной более 300 мм (шаг 50 мм) | под заказ |
| Свидетельство о поверке (нумерованный прибор) | 130 |
| Протокол поверки | 130 |
| Индивидуальный паспорт | 100 |
| Первичная заводская поверка | бесплатно |
| Периодическая поверка | 350 |
| Ремонт | от 170 |
Химическая промышленность – измерение температуры кислот, щелочей, агрессивных растворов.
Нефтехимическая промышленность – контроль температуры углеводородов, сероводородсодержащих сред.
Машиностроение – контроль температуры в ваннах, реакторах, системах охлаждения.
Энергетика – контроль температуры теплоносителя в агрессивных средах.
Пищевая и фармацевтическая промышленность (при использовании гильзы) – для агрессивных моющих и дезинфицирующих растворов.
Универсальность монтажа – поворотно-откидной корпус позволяет ориентировать шкалу в нужную сторону после установки, что особенно удобно в стеснённых условиях.
Полная коррозионная стойкость – все детали из нержавеющей стали.
Надёжная защита IP65 – можно эксплуатировать на открытом воздухе, в запылённых и влажных помещениях.
Гибкость комплектации – большой выбор диаметров, длин погружной части, диапазонов температуры, опциональные гильзы под давление до 60 МПа.
Минеральное стекло – не царапается, не мутнеет, обеспечивает точное считывание.
Регулировка нуля – быстрая подстройка без вскрытия прибора.
Долгий межповерочный интервал (3 года) – снижение эксплуатационных расходов.
Доступная цена – от 3 730 рублей с НДС.
