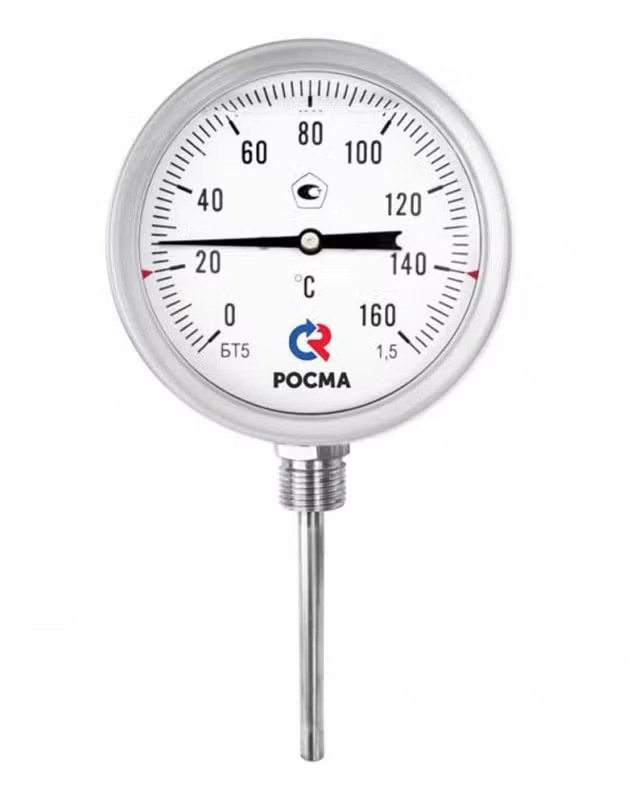

Высококачественный показывающий термометр с радиальным (угловым) присоединением для измерения температуры агрессивных жидкостей и газов в химической, нефтехимической промышленности, машиностроении и других отраслях. Главная особенность – возможность заполнения корпуса силиконовой жидкостью, что кардинально повышает устойчивость к вибрациям, пульсациям стрелки и предотвращает запотевание стекла в условиях резких перепадов температур.
Термометры типа БТ работают на основе биметаллической спирали (чувствительного элемента), которая деформируется при изменении температуры. Спираль состоит из двух прочно соединённых металлических пластин с разными коэффициентами теплового расширения. Изгиб спирали передаётся на стрелку, которая показывает текущую температуру на циферблате. Конструкция обеспечивает высокую чувствительность и стабильность показаний.
Радиальное (угловое) присоединение – штуцер расположен перпендикулярно корпусу. Идеально для монтажа на вертикальных трубопроводах и в местах, где оператор находится сбоку от места установки.
Возможность гидрозаполнения силиконом ПМС‑50 – прибор может поставляться «сухим» (готовым к заполнению) или уже заполненным силиконом (объём 260 мл). Заполнение доступно для диапазонов показаний до +250 °C включительно. Это обеспечивает:
Гашение вибраций и пульсаций стрелки (эффект «дрожания»).
Предотвращение запотевания стекла при перепадах температур.
Защиту внутренних деталей от коррозии во влажной атмосфере.
Увеличение срока службы прибора на вибрирующем оборудовании (компрессоры, насосы, двигатели).
Коррозионностойкое исполнение – корпус, кольцо и шток из нержавеющей стали 08Х18Н10. Прибор устойчив к кислотам, щелочам, растворам солей и другим агрессивным средам.
Степень защиты IP65 – пыленепроницаемый, защищён от водяных струй. Работает на открытом воздухе, в запылённых и влажных помещениях.
Многослойное безопасное стекло (триплекс) – повышенная ударопрочность, при разрушении не рассыпается на осколки, защищает оператора. Не мутнеет, устойчиво к царапинам.
Байонетное кольцо из нержавеющей стали – быстросъёмное крепление, удобное для обслуживания и поверки.
Диаметр корпуса 100 мм – оптимальный для удобного считывания показаний с расстояния.
Длина погружной части – от 64 до 300 мм (стандарт), возможно изготовление до 1000 мм (шаг 50 мм) – под заказ.
Резьба присоединения на штоке – G½ или M20×1,5 (стандарт). Другие резьбы – под заказ.
Класс точности 1,5 – соответствует большинству технологических задач.
| Параметр | Значение |
|---|---|
| Тип прибора | Биметаллический термометр |
| Исполнение | Радиальное (угловое) |
| Диаметр корпуса, мм | 100 |
| Класс точности | 1,5 |
| Диапазоны показаний, °C | –50…+50; –50…+100; –30…+70; 0…60; 0…100; 0…120; 0…160; 0…200; 0…250; 0…300; 0…350; 0…450; 0…500 |
| Длина погружной части, мм (стандарт) | 64, 100, 150, 200, 250, 300 (до 1000 под заказ) |
| Материал корпуса и штока | Нержавеющая сталь 08Х18Н10 |
| Степень защиты | IP65 |
| Стекло | Минеральное многослойное безопасное (триплекс) |
| Резьба присоединения (на штоке) | G½ или M20×1,5 |
| Рабочее давление (на штоке) | 10 МПа |
| Диапазон рабочих температур окружающей среды | –60…+60 °C |
| Гидрозаполнение | силикон ПМС‑50 (опция, объём 260 мл) |
| Межповерочный интервал | 3 года |
| Климатическое исполнение | УХЛ категории 1.1, группа Д2 |
Прибор поставляется «сухим» (готовым к заполнению) или заполненным силиконом по требованию заказчика. Гидрозаполнение возможно только для диапазонов показаний до +250 °C включительно.
Объём силикона ПМС‑50: 260 мл (для БТ‑52.220)
Цена заполнения: 230 руб. (с НДС)
Цена слива (при ремонте): 420 руб. (с НДС)
Для работы в агрессивных средах или при высоком давлении рекомендуется использовать защитную гильзу из нержавеющей стали (рабочее давление до 25 МПа) или цельноточеную гильзу (до 60 МПа). Гильза монтируется в трубопровод, а термометр устанавливается в гильзу, что позволяет заменять прибор без остановки процесса и защищает его от гидроударов и химического воздействия.
| Длина погружной части L, мм | Цена с НДС, руб. |
|---|---|
| 64 | 3 330 |
| 100 | 3 450 |
| 150 | 3 610 |
| 200 | 3 760 |
| 250 | 3 820 |
| 300 | 3 890 |
Для диапазонов выше 250 °C гидрозаполнение не применяется, но сам термометр может поставляться «сухим» по той же цене (уточняйте при заказе).
| Опция | Цена, руб. |
|---|---|
| Гильза из нержавеющей стали (серия 220) | под заказ |
| Цельноточеная гильза (до 60 МПа) | под заказ |
| Указатель предельных значений (нержавеющая сталь) | 120 |
| Указатель рабочей температуры (1 маркер / 2 маркера) | 40 / 50 |
| Изготовление погружной части длиной более 300 мм (шаг 50 мм) | под заказ |
| Свидетельство о поверке (нумерованный прибор) | 130 |
| Протокол поверки | 130 |
| Индивидуальный паспорт | 100 |
| Первичная заводская поверка | бесплатно |
| Периодическая поверка | 350 |
| Ремонт БТ (без ГЗ) | от 170 |
| Ремонт БТ (с ГЗ) – со сливом силикона | от 315 |
| Гидрозаполнение силиконом ПМС‑50 (260 мл) | 230 |
| Слив силикона (при ремонте) | 420 |
Химическая и нефтехимическая промышленность – измерение температуры кислот, щелочей, углеводородов, сероводородсодержащих сред.
Машиностроение, насосные и компрессорные станции – контроль температуры в условиях высоких вибраций (благодаря гидрозаполнению).
Энергетика – контроль температуры теплоносителя.
Пищевая и фармацевтическая промышленность (с гильзой) – для агрессивных моющих и дезинфицирующих средств.
Гидрозаполнение силиконом – уникальная опция для вибронагруженного оборудования, предотвращает запотевание и продлевает срок службы.
Радиальное присоединение – удобный монтаж на вертикальных трубопроводах, шкала расположена перпендикулярно оси трубы.
Коррозионностойкая нержавеющая сталь – долговечность в агрессивных средах.
Степень защиты IP65 – работа в пыльных и влажных условиях, под открытым небом.
Многослойное безопасное стекло (триплекс) – повышенная ударопрочность и безопасность оператора.
Долгий межповерочный интервал (3 года) – снижение эксплуатационных затрат.
Низкая цена – от 3 330 рублей (сухой) – одно из самых доступных решений для коррозионностойкого радиального термометра с опцией виброзащиты.
