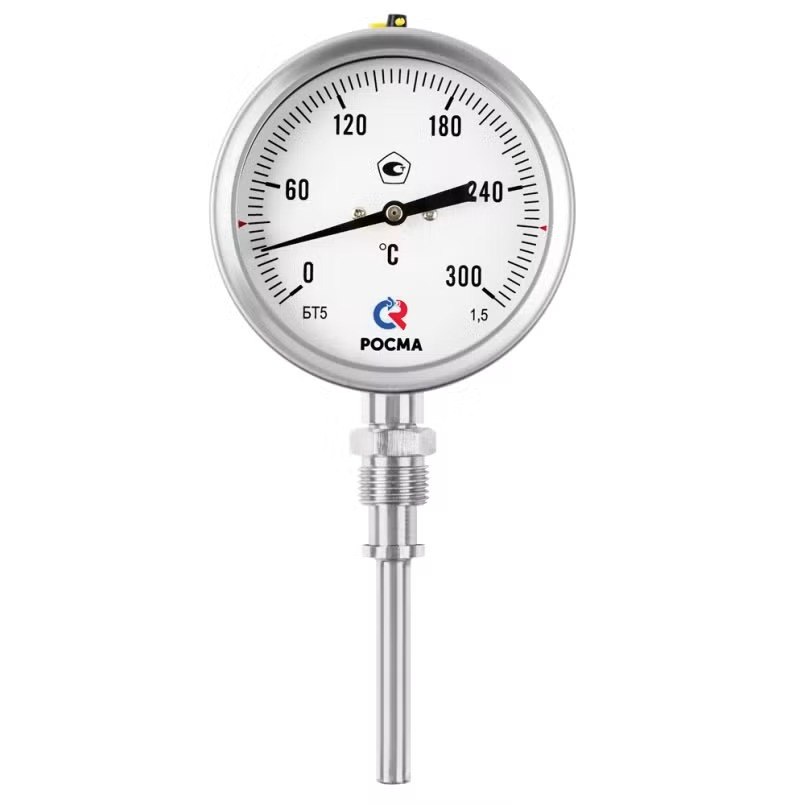

Высококачественный показывающий термометр с радиальным (угловым) присоединением и специальными типами резьбовых соединений (свободная наружная, свободная внутренняя, перемещаемая наружная) для измерения температуры агрессивных жидкостей и газов в химической, нефтехимической промышленности, машиностроении и других отраслях. Уникальная возможность гидрозаполнения корпуса силиконом делает прибор незаменимым в условиях высоких вибраций и пульсаций.
Термометры типа БТ работают на основе биметаллической спирали, которая деформируется при изменении температуры. Спираль из двух металлических пластин с разным коэффициентом теплового расширения передаёт вращение на стрелку. Конструкция обеспечивает высокую чувствительность и стабильность показаний.
Радиальное (угловое) присоединение – штуцер перпендикулярен корпусу. Оптимально для вертикальных трубопроводов.
Специальные типы резьб на штоке – позволяют удобно монтировать термометр в ограниченном пространстве без прокручивания корпуса:
СН (свободная наружная резьба) – накидная гайка свободно вращается на штоке; вы вкручиваете гайку в ответную резьбу, а корпус при этом не проворачивается.
СВ (свободная внутренняя резьба) – на штоке неподвижная внутренняя резьба, а гайка на приборе отсутствует; прибор вкручивается в ответную резьбу на трубопроводе.
ПН (перемещаемая наружная резьба) – резьбовая часть может перемещаться вдоль штока, что упрощает компенсацию неточностей монтажа.
Возможность гидрозаполнения силиконом ПМС‑50 – прибор поставляется «сухим» или заполненным (объём 260 мл). Заполнение доступно для диапазонов до +250 °C включительно. Преимущества:
Гасит вибрации и «дрожание» стрелки.
Предотвращает запотевание стекла при перепадах температур.
Защищает внутренние детали от коррозии во влажной среде.
Увеличивает ресурс на вибрирующем оборудовании (насосы, компрессоры, двигатели).
Коррозионностойкое исполнение – корпус, кольцо и шток из нержавеющей стали 08Х18Н10. Прибор устойчив к кислотам, щелочам, растворам солей, сероводородсодержащим средам.
Степень защиты IP65 – пыленепроницаемый, защищён от водяных струй. Работает на открытом воздухе, в запылённых и влажных помещениях.
Многослойное безопасное стекло (триплекс) – повышенная ударопрочность, при разрушении не образует острых осколков.
Байонетное кольцо из нержавеющей стали – быстросъёмное крепление для обслуживания и поверки.
Диаметр корпуса 100 мм – удобный для считывания.
Длина погружной части – от 64 до 300 мм (стандарт), возможно изготовление до 1000 мм (шаг 50 мм) – под заказ.
Класс точности 1,5 (базовый), опционально 1,0 (+10% к стоимости).
| Параметр | Значение |
|---|---|
| Тип прибора | Биметаллический термометр |
| Исполнение | Радиальное (угловое) |
| Диаметр корпуса, мм | 100 |
| Класс точности | 1,5 (базовый); 1,0 (опция, +10%) |
| Диапазоны показаний, °C |
–50…+50*; –50…+100*; –30…+70; 0…60; 0…100; 0…120; 0…160; 0…200; 0…250; 0…300; 0…350; 0…450; 0…500 * – не для класса 1,0 |
| Длина погружной части, мм | 64, 100, 150, 200, 250, 300 (до 1000 под заказ) |
| Материал корпуса и штока | Нержавеющая сталь 08Х18Н10 |
| Степень защиты | IP65 |
| Стекло | Минеральное многослойное безопасное (триплекс) |
| Типы резьб на штоке | СН (свободная наружная), СВ (свободная внутренняя), ПН (перемещаемая наружная) |
| Рабочее давление (на штоке) | 10 МПа |
| Диапазон рабочих температур окружающей среды | –60…+60 °C |
| Гидрозаполнение | силикон ПМС‑50 (опция, объём 260 мл) |
| Межповерочный интервал | 3 года |
| Климатическое исполнение | УХЛ категории 1.1, группа Д2 |
| Параметр | Значение |
|---|---|
| Объём силикона ПМС‑50 | 260 мл |
| Цена заполнения | 230 руб. (с НДС) |
| Цена слива (при ремонте) | 420 руб. (с НДС) |
Важно: гидрозаполнение доступно только для диапазонов показаний до +250 °C. При заказе диапазонов выше 250 °C прибор поставляется «сухим».
Для работы в агрессивных средах или при высоком давлении могут быть установлены гильзы:
из нержавеющей стали (давление до 25 МПа),
цельноточеные (давление до 60 МПа).
Гильза монтируется в трубопровод, термометр устанавливается в гильзу – это позволяет заменять прибор без остановки процесса и защищает его от химического и механического воздействия.
| Тип присоединения | L=64 | L=100 | L=150 | L=200 | L=250 | L=300 |
|---|---|---|---|---|---|---|
| СН (своб. наружн.) | 4 070 | 4 170 | 4 330 | 4 430 | 4 580 | 4 735 |
| СВ (своб. внутр.) | 4 010 | 4 115 | 4 270 | 4 420 | 4 525 | 4 690 |
| ПН (перемещ. наружн.) | 3 995 | 4 105 | 4 245 | 4 340 | 4 440 | 4 590 |
*Класс точности 1,0 – доплата +10% к цене.*
| Опция | Цена, руб. |
|---|---|
| Гильза из нержавеющей стали | под заказ |
| Цельноточеная гильза (60 МПа) | под заказ |
| Указатель предельных значений (нерж.) | 120 |
| Указатель рабочей температуры (1/2 маркера) | 40 / 50 |
| Изготовление погружной части >300 мм | под заказ |
| Свидетельство / протокол поверки | 130 |
| Индивидуальный паспорт | 100 |
| Первичная заводская поверка | бесплатно |
| Периодическая поверка | 350 |
| Ремонт без ГЗ | от 170 |
| Ремонт с ГЗ (со сливом) | от 315 |
| Гидрозаполнение (260 мл) | 230 |
| Слив силикона | 420 |
Химическая, нефтехимическая промышленность (агрессивные среды, сероводород)
Машиностроение, компрессорные и насосные станции (вибрации)
Энергетика (теплоносители)
Пищевая и фармацевтическая промышленность (с гильзой – для агрессивных моющих средств)
Специальные типы резьб (СН, СВ, ПН) – лёгкий монтаж в стеснённых условиях без прокручивания корпуса.
Гидрозаполнение силиконом – виброустойчивость, защита от запотевания, увеличенный ресурс.
Радиальное исполнение – удобно на вертикальных трубопроводах.
Полная коррозионная стойкость – нержавеющая сталь.
Степень защиты IP65 – всепогодность.
Безопасное стекло триплекс – не разлетается на осколки.
Долгий межповерочный интервал (3 года) – экономия на поверке.
