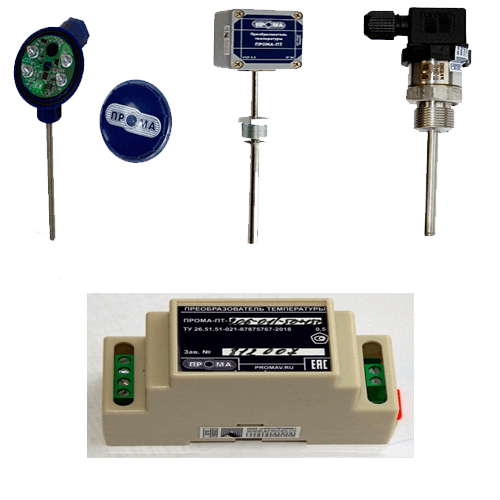

Преобразователь температуры ПРОМА-ПТ-200 выпоняет функцию преобразования измеряемой температуры от первичного преобразователя (Pt 100, Pt 500, Pt 1000, 50М, 100М) в выходной токовый сигнал (4-20) мА и выдачу токового сигнала (4-20) мА на регистрацию или регулирование.
ИСПОЛЬЗУЮТСЯ в устройствах контроля, регулирования и управления технологическими процессами в системах отопления, вентиляции, кондиционирования и других отраслях.
|
ИСПОЛНЕНИЯ |
|||||
|
|
|||||
|
Условное обозначение НСХ датчика |
Диапазон измерений, ºС |
||||
|
Термопреобразователи сопротивления по ГОСТ 6651-2009 |
|||||
|
|
ПРОМА-ПТ-202 |
ПРОМА-ПТ-203 |
|||
|
50 М (α=0,00428 °С-1 ) |
-50…+50 |
|
|||
|
100 М (α=0,00428 °С-1 ) |
-50…+50 |
|
|||
|
Pt 100 (α=0,00385 °С-1 ) |
-50…+50 |
-50…+200(400) |
|||
|
Pt 500 (α=0,00385 °С-1 ) |
-50…+50 |
-50…+200(400) |
|||
|
Pt 1000 (α=0,00385 °С-1 ) |
-50…+50 |
-50…+200(400) |
|||
|
L (ТХК) |
-200…+800 |
||||
|
K (ТХА) |
-100…+1200 |
||||
|
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
|||||
|
|
|||||
|
Тип чувствительного элемента |
Платиновый (Pt) |
Медный М |
|||
|
Номинальная статическая характеристика (НСХ) |
Pt 100, Pt 500, Pt 1000 |
50М, 100М |
|||
|
Сопротивление изоляции при температуре (25±10)°С и относительной влажности (45- 80)%,МОм, не менее |
100 |
|
|||
|
Максимальный измерительный ток, мА, при сопротивлении: 50 Ом 100 Ом 500 Ом 1000 Ом |
- 1,0 0,7 0,3 |
1,0 1,0 |
|||
|
Потребляемый ток, не более, мА |
20 |
||||
|
Время термической реакции, не более, с |
60 |
||||
|
Электрическое сопротивление изоляции при температуре(25±10)°С и относительной влажности (45- 80)%, МОм, не менее |
100 |
||||
|
Пределы допускаемой основной погрешности g преобразования в выходной токовый сигнал, от диапазона измерений, не более, % |
± 0,5 |
||||
|
Предельные значения выходного сигнала постоянного тока, мА |
4 и 20 |
||||
|
Нагрузочное сопротивление для токового выхода (4-20) мА, Ом |
1-500 |
||||
|
Время установления рабочего режима (предварительный прогрев), не более, мин. |
15 |
||||
|
Дискретность задания диапазона измерения, ºС |
50 |
||||
|
Напряжение питания (постоянный ток), В |
24±6 |
||||
|
Потребляемая мощность, не более, Вт |
1 |
||||
|
Рабочий диапазон измеряемых температур, ºС модель – ТС-202 модель – ТС-203 |
от -50 до +50 от -50 до +150 от -100 до +1200 |
||||
|
Рабочее давление, МПа, не более |
0,01 или 1,6 |
||||
|
Условия эксплуатации: - температура окружающего воздуха, ºС - относительная влажность окружающего воздуха |
от ― 50 до + 70 80 % при 35 ºС и ниже |
||||
|
Длина монтажной части, L, не более, мм |
60, 80, 100, 120, 160, 250 (для моделей -202,-203,-204) |
||||
|
Диаметр монтажной части, D, мм |
5 или 8 |
||||
|
Габаритные размеры (без чувствительного элемента), не более, мм |
|
||||
|
Масса, не более, кг |
0,6 |
||||
