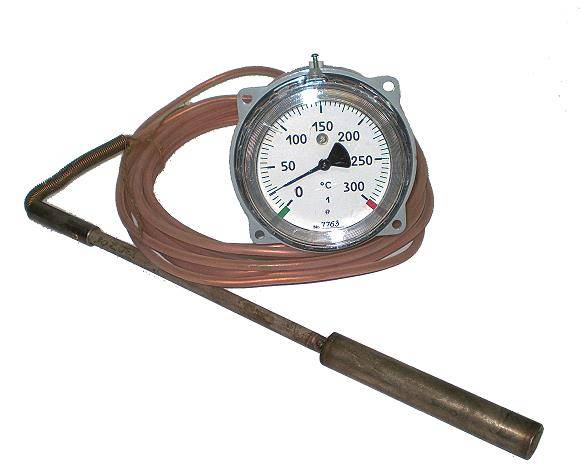

Термометр электроконтактный манометрический ТГП-100ЭК-М1, ТКП-100ЭК-М1

Термометры ТГП-100ЭК-М1, ТКП-100ЭК-М1 предназначены для измерения и регулирования температуры жидких и газообразных сред.

Описание прибора:
Термометры показывающие предназначены для измерения температуры жидких и газообразных сред; термометры показывающие электроконтактные – для измерения температуры жидких и газообразных сред и коммутации внешних электрических цепей, в т.ч. в условиях АЭС.

Технические параметры:

ТГП-100-М1 – термометр показывающий газовый, диаметр термобаллона 20мм, резьба штуцера М33х2

ТКП-100-М1 – термометр показывающий конденсационный, диаметр термобаллона16мм, резьба штуцера М27х2

ТГП-100Эк-М1 – термометр показывающий электроконтактный газовый, диаметр термобаллона20мм, резьба штуцера М33х2

ТКП-100Эк-М1 – термометр показывающий электроконтактный конденсационный, диаметр термобаллона,  резьба штуцера М27х2

Пределы измерений, °С:

ТГП-100-М1, ТГП-100Эк-М1: –50…+50; –50…+100; –50…+150; 0…+150; 0…+200; 0…+300; +100…+300; 0…+400

ТКП-100-М1, ТКП-100Эк-М1: –25…+35; –25…+75; 0…+50; 0…+120; 0…+100; +25…+125; +50…+150; +100…+200; +200…+300

Длина соединительного капилляра, м: 1,6; 2,5; 4; 6; 10; 16; 25
Длина погружения термобаллона, мм:

ТГП-100-М1, ТГП-100Эк-М1: 160; 200; 250; 315; 400; 500

ТКП-100-М1, ТКП-100Эк-М1: 125; 160; 200; 250; 315; 400

Классы точности: 1; 1,5
Напряжение внешних коммутируемых цепей:

переменный ток, В: 24; 40; 60; 110; 220; 240

постоянный ток, В: 24; 60; 110; 220

Разрывная мощность контактов сигнализирующего устройства, В·А, не более: 30
Температура окружающей среды, °С:

ТГП-100-М1, ТГП-100Эк-М1: –10…+60

ТКП-100-М1, ТКП-100Эк-М1: –50…+60

Степень защиты: IP40

Климатические исполнения: УХЛ4; Т3

Относительная влажность, %, не более: 80
Давление измеряемой среды, кгс/см2: 64 без защитной гильзы, 250 с защитной гильзой
Габаритные размеры, мм:

ТГП-100Эк-М1, ТКП-100Эк-М1: 106х106х150

ТГП-100-М1, ТКП-100-М1: 106х106х75

Масса термометра без термосистемы, кг, не более: 0,9

Изготавливаются по: ТУ 311-0225626.117-91
Код ОКП

ТГП-100Эк-М1, ТКП-100Эк-М1: 42 1114

ТГП-100-М1, ТКП-100-М1: 42 1113

ОФОРМЛЕНИЕ ЗАКАЗА

При заказе необходимо указать:

Тип термометра
Пределы измерения
Класс точности
Длину соединительного капилляра
Длину погружения термобаллона
Наличие защитной гильзы О
Обозначение ТУ

Пример заказа:

Термометр показывающий электроконтактный газовый, с пределами измерений от 0 до 300°С, класса точности 1,5, с длиной соединительного капилляра 2,5 м и длиной погружения термобаллона 250 мм:

«Термометр ТГП-100Эк-М1-(0…300)-1,5-2,5-250

ТУ 311-0225626.117-91»

Гарантийные обязательства:
6 мес.

Комплект поставки:
1. Термометр. 2. Штуцер. 3 Разъем. 4. Паспорт.
