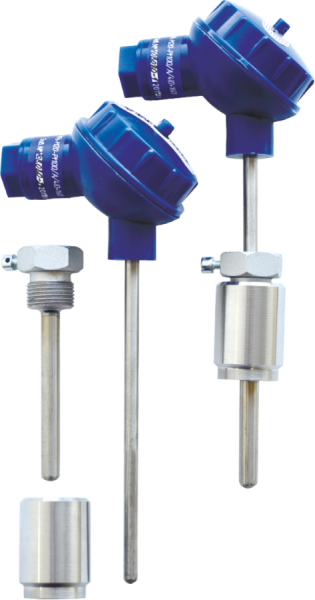

Надежный и не дорогой комплект термометров сопротивления ТСП-К подобраны специалистами ОТК по необходимым параметрам для эксплуатации в системах учёта тепловой энергии в системах теплоснабжения. Комплект ТСП-К внесён в реестр СИ. Межповерочный интервал 4 года. Класс допуска А. Доступен для заказа только диапазон: +3+160 С. Погружаемая часть гладкая D-6мм, доступные длины: 60, 80, 100, 120, 160, 250мм. 4-х проводное подключение НСХ Pt100, Pt500, Pt1000.
|
ТСП-К-101 Г (3…+150 °C) (ГЛАДКАЯ D=6; ПЛАСТИКОВЫЙ КОРПУС) ПОДОБРАННАЯ ПАРА |
4-х проводное подключение НСХ Pt100, Pt500, Pt1000 Класс допуска АА, А, В. Межповерочный интервал 4 года Погружные длины (40…200мм) *свыше 200 мм по запросу |
 |
+3..+150 °C |
3 612 руб |
|
ТСП-К-101 Г (3…+150 °C) (ГЛАДКАЯ D=6; ПЛАСТИКОВЫЙ КОРПУС) В КОМПЛЕКТЕ С ГИЛЬЗАМИ И БОБЫШКАМИ |
+3..+150 °C |
4 806 руб |
||
|
ТСП-К-101 Р (3…+150 °C) (С ПОДВИЖНОЙ ГАЙКОЙ D=6; ПЛАСТИКОВЫЙ КОРПУС) ПОДОБРАННАЯ ПАРА М20Х1,5 (ПО УМОЛЧАНИЮ) ИЛИ G 1/2 (ПРИ ЗАКАЗЕ) |
+3..+150 °C |
3 834 руб |
||
|
ТСП-К-101 Р (3…+150 °C) (С ПОДВИЖНОЙ ГАЙКОЙ D=6; ПЛАСТИКОВЫЙ КОРПУС) В КОМПЛЕКТЕ С ГИЛЬЗАМИ И БОБЫШКАМИ М20Х1,5 (ПО УМОЛЧАНИЮ) ИЛИ G 1/2 (ПРИ ЗАКАЗЕ) |
+3..+150 °C |
5 238 руб |
||
|
ТСП-К-101 ПР (3…+150 °C) (С МОНТАЖНОЙ ГАЙКОЙ И КАБЕЛЬНЫМ ПОДКЛЮЧЕНИЕМ) М10Х1, D=6…10 |
4-х проводное подключение НСХ Pt100, Pt500, Pt1000 Класс допуска АА, А, В. Межповерочный интервал 4 года Погружные длины (40…200мм) *свыше 200 мм по запросу |
|
+3..+150 °C |
2 694 руб |
|
ТСП-К-101 П (3…+150 °C) (ГЛАДКАЯ С КАБЕЛЬНЫМ ПОДКЛЮЧЕНИЕМ) Без гильз и бобышек |
+3..+150 °C |
2 406 руб |
| Тип чувствительного элемента | Платиновый (Pt) |
| Номинальная статическая характеристика (НСХ) | Pt 100, Pt 500, Pt 1000 |
| Температурный коэффициент α, °С-1 | 0,00385 |
| Максимальный измерительный ток, мА, при сопротивлении: | |
| 100 Ом | 1 |
| 500 Ом | 0,7 |
| 1000 Ом | 0,3 |
| Класс допуска по ГОСТ 6651-2009 | АА, А или В |
| Допуск по ГОСТ 6651-2009, °С : | |
| – для АА | ± (0,1 + 0,0017|t|) |
| – для А | ± (0,15 + 0,002 |t|) |
| – для В | ± (0,3 + 0,005 |t|) |
| Предел допускаемой относительной погрешности измерения разности температур Δt в диапазоне от Δt min до 150 ºС (только для модели ТСП-К) | ± (0,25 + 1,5Δtmin/ Δt) |
| ± (0,5 + 3Δtmin/ Δt) | |
| Рабочий диапазон измеряемых температур, ºС: — для ТСП-К | от +3 до +150 |
| Минимальная измеряемая разность температуры для модели ТСП-К, Δt min. ,ºС | 3 |
| Электрическое сопротивление изоляции при температуре (25±10)°С и относительной влажности (45- 80)%, МОм, не менее | 100 |
| Ток утечки, мА, не более | 5 |
| Время термической реакции, не более, с | 60 |
| Схема соединения чувствительного элемента | 2-х проводная, 4-х проводная |
| Степень защиты | IP65 или IP54 |
| Рабочее давление, МПа, не более | 0,01 или 1,6 |
| Средний срок службы лет, не менее | 10 |
| Длина монтажной части, L, не более, м | 60, 80, 100, 120, 160, 200 |
| Габаритные размеры коммутационной головки, не более, мм: | 85х60х36 |
| модель ТСП-102, ТСП-103 | |
| модели ТСП и ТСП-К-101 с монтажной гайкой | 80х58х125 |
| модели ТСП и ТСП-К-101 без монтажной гайки | 80х58х64 |
| Масса, кг, не более | 0,6 |
| Условия эксплуатации: | |
| — температура окружающего воздуха, ºС | от -50 до +70 |
| — относительная влажность окружающего воздуха, при 35 ºС и ниже | 80% |
| Межповерочный интервал, лет | 4 |
| Условное обозначение НСХ ЧЭ | Диапазон измерений, ºС | ||||
|---|---|---|---|---|---|
| Термопреобразователи сопротивления по ГОСТ 6651-2009 | |||||
| ТСП-101 | ТСП-К | ТСП-102 | ТСП-103 | ||
| Pt 100 (α=0,00385 °С-1 ) | от -50 до 200 | от -50 до 400 | от 3 до 150 | от -50 до 50 | от -50 до 150 |
| Pt 500 (α=0,00385 °С-1 ) | от -50 до 200 | от -50 до 400 | от 3 до 150 | от -50 до 50 | от -50 до 150 |
| Pt 1000 (α=0,00385 °С-1 ) | от -50 до 200 | от -50 до 400 | от 3 до 150 | от -50 до 50 | от -50 до 150 |
