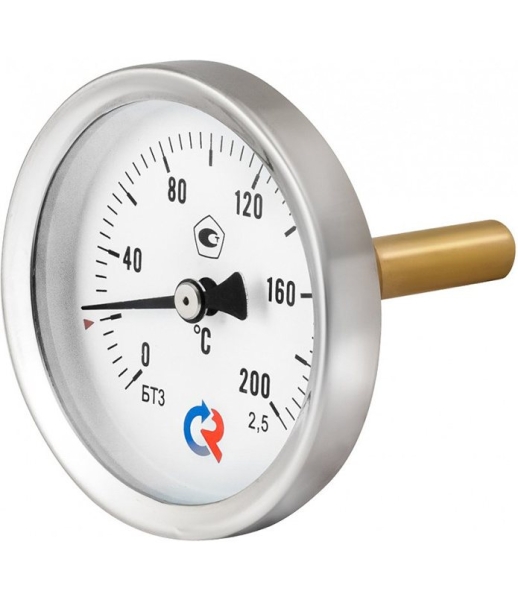

Осевое присоединение в комплекте с защитной латунной или нержавеющей гильзой.
Термометр осевой биметаллический предназначен для измерения температуры жидкостей, пара и газов в отопительных и санитарных установках, в системах кондиционирования и вентиляции. Принцип действия термометров БТ основан на зависимости деформации чувствительного элемента от измеряемой температуры. В качестве чувствительного элемента используется биметаллическая пружина. Биметаллическая пружина изготавливается из двух прочно соединенных металлических пластин, имеющих различные температурные коэффициенты линейного расширения. При изменении температуры пружина изгибается и вращает стрелку термометра. Один конец пружины закреплен внутри штока, а к другому присоединяется ось стрелки. Корпус термометра изготавливается из коррозионностойкой стали, шток — из нержавеющей стали.
Диаметр корпуса, 100 мм
Так же возможна поставка с диаметром корпуса 63, 80, 150 мм
Класс точности
| Ø80, 100, 150 | 1,0** / 1,5 |
| Ø63 | 2,5 |
** — опция
Диапазон показаний температур, °С
| −40…+60 | 0…+60 | 0…+100 |
| 0…+120 | 0…+160 | 0…+200 |
| 0…+250 | 0…+350 | 0…+450 |
Диапазон рабочих температур, °C
Окружающая среда: −10…+60
Длина погружной части, мм
| Ø63 | 46 / 64 / 100 / 150 / 200 |
| Ø80 | 46*** / 64 / 100 / 150 / 200 / 250 |
| Ø100 | 46*** / 64 / 100 / 150 / 200 / 250 / 300 |
| Ø150 | 64 / 100 / 150 / 200 / 250 / 300 |
*** — кроме t°=0…+60 / 350 / 450 °C
Чувствительный элемент
Биметаллическая спираль
Шток
Нержавеющая сталь 08Х18Н10
Корпус
IP43, коррозионностойкая сталь 12Х15Г9НД
Кольцо
Коррозионностойкая сталь 12Х15Г9НД,
Ø80, 100, 150 — байонетное
Ø63 — запрессованное
Циферблат
Алюминий, шкала черная на белом фоне
Стекло
Минеральное
Резьба присоединения (на гильзе)
G½ или M20×1,5
Рабочее давление (на гильзе), МПа
10 (латунная гильза с погружной частью длиной до 100 мм)
2,5 (латунная гильза с погружной частью длиной более 100 мм)
25 (гильза из нержавеющей стали 08Х18Н10)
Регулировка
На штоке (для Ø63) или на корпусе с тыльной стороны
Межповерочный интервал
3 года
Климатическое исполнение
Группа C2 по ГОСТ Р 52931;
климатическое исполнение УХЛ
категории 2.1 по ГОСТ 15150
Техническая документация
ТУ 4211-001-4719015564-2008
* — при температуре 0…+450 °С и длине погружной части 100 мм и более материал гильзы — нержавеющая сталь 12Х18Н10
