Датчик реле уровня РОС-301

Дaтчик реле yровня POC-301 предназначен для контроля трех уровней электропроводных жидкостей по трем независимым каналам в одном или в различных резервуарах. Является функциональным аналогом приборов CAУ-М6 PO-001 ЭPCУ-ЗM ECП-50 ЕSР-50. Датчик реле успешно используется в промышленности достаточно долгое время и зарекомендовал себя как надёжный и простой прибор.

Параметры питания (номинальное значение): напряжение переменного тока, В: 220, 380 частота, Гц: 50
Потребляемая мощность, не более, В·A: 7
Напряжение переменного тока на электродах датчиков, не более, В: 10
Нагрузка на контакты выходного реле:
ток от 0,5 до 2,5А частотой 50, 60 Гц, допускается увеличение тока до 5А на время не более 0,1С; напряжение от 12 до 250 В.
Верхнее значение сопротивления срабатывания (сопротивление жидкости между электродом и корпусом датчика, при котором происходит срабатывание выходного реле): 5000 Ом
Температура окружающего воздуха, °C: от -50 до +70
Относительная влажность воздуха 95% при 35°C (без конденсации влаги).

По степени защиты РОС-301 от воздействия пыли и воды соответствует IP54 по ГОСТ 14254-80 с раличными климатическими исполнениями.

Варианты исполения датчиков: 1; 3; 7; 7.1; 1Т; 3Т; 7.1Т; 4.2; 4.2Т

Материал исполнения датчиков: сталь 20 или нерж. сталь 12Х18Н10Т

Варианты исполнения изолятора датчика: фторопласт (200С; 2,5МПа) или керамика (250С; 2,5МПа)

Масса, не более, кг:
передающего преобразователя – 1,4
датчика – 0,65

УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

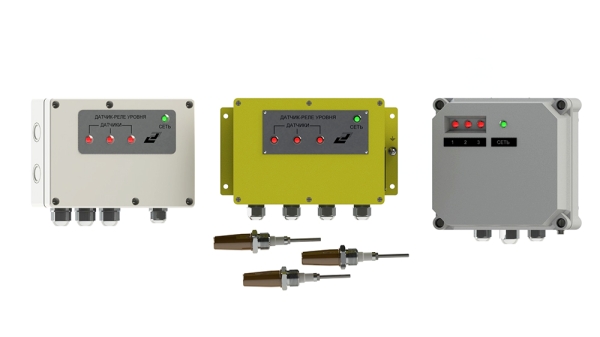

Прибор состоит из передающего преобразователя и трех датчиков из стали или нерж стали и чувствительных элементов.

Принцип действия РОС-301 основан на преобразовании изменения электрического сопротивления между электродом и стенкой резервуара в электрический релейный сигнал.

При погружении электрода датчика в контролируемую среду сопротивление уменьшается (Rcp < 5000 Ом), срабатывает реле и загорается светодиод соответствующего канала. При отсутствии среды сопротивление увеличивается (Rcp > 5000 Ом), происходит отпускание реле и гаснет светодиод.

РОС-301 имеет три независимых канала, позволяющих контролировать 3 уровня жидкости в одном или разных резервуарах.

ФОРМУЛИРОВАНИЕ ЗАКАЗА

В заказе необходимо указать: исполнение рос-301, климатическое исполнение вторичного преобразователя, исполнения датчика, длины чувствительных элементов.

Пример записи обозначения прибора РОС-301 УХЛ4 с датчиком исполнения 1, монтаж вертикальный, три датчика по 0,6 м.

РОС-301-УХЛ4-верт. 0,6м/0,6м/0,6м

Поставляем стержни (чувствительные элементы) различной длины.
