Для перемещения объектов регулирования в системах автоматического регулирования технологическими процессами в соответствии с командными сигналами .

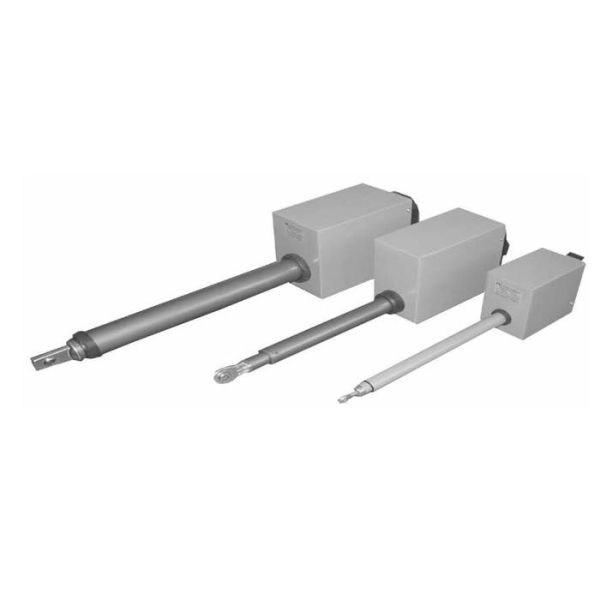

Механизм предназначен для перемещения объектов регулирования в системах автоматического регулирования технологическими процессами в соответствии с командными сигналами регулирующих или управляющих устройств.
Обозначение. МЭП-РРР/ТТ-LLL 4218-033-04880601-2004ТУ, где М – механизм; Э – электрический; П – прямоходный; РРР - максимальное тяговое усилие, Н; ТТ - время полного хода, с; LLL – полный ход, мм.
Пример обозначения механизма с максимальным тяговым усилием 800 Н, временем полного хода 30 с, полным ходом 220 мм, при его заказе на поставку и в документации другого назначения: «Механизм электрический исполнительный прямоходный МЭП-800/30-220 4218-033-04880601-2004ТУ».
Номинальные значения климатических факторов – по группе УХЛ2 ГОСТ 15150-69, но для температуры и влажности окружающего воздуха устанавливаются равными:
- верхнее значение предельной рабочей температуры, + 40°С;
- нижнее значение предельной рабочей температуры, - 30°С;
- рабочее значение относительной влажности, 80 % при + 35°С;
- предельное значение относительной влажности, 95 % при + 35°С;
1.1.3. Степень защиты оболочки механизма - IР43 по ГОСТ 14254-80.
1.1.4. Механизм выдерживает воздействие механических факторов внешней среды, соответствующее группе исполнения L1 по ГОСТ 12997-84, а именно, воздействие вибрации частотой до 35 Гц с амплитудой смещения 0,35 мм.
1.1.5. Механизм не предназначен для работы в средах, содержащих агрессивные газы и вещества, вызывающие разрушение покрытий, изоляции материалов, а также во взрывоопасных средах.
1.2. Характеристики (свойства)
1.2.1. Механизм выполняет следующие функции:
- обеспечивает поступательное движение объекта регулирования;
- режим работы механизма – повторно-кратковременный с частыми пусками, реверсивный S4 – по ГОСТ 183-74;
- максимальная частота включений в 1 ч, 630;
- продолжительность включений, % от периодичности включений, до 25;
- при реверсировании интервал времени между включением на обратное направление должен быть, мс, не менее, 50;
- рабочее положение механизма в пространстве - произвольное;
- максимальная продолжительность непрерывной работы механизма в реверсивном режиме не должна превышать 10 мин.мин.
