Описание и назначение
EVP/NC - автоматические нормально закрытые двухпозиционные электромагнитные клапаны, которые открываются при поступлении напряжения на катушку и закрываются при его отсутствии. Предназначены для использования в системах дистанционного управления газогорелочных устройств паровых и водогрейных котлов, теплогенераторов и технологических трубопроводных системах для управления потоком газа в качестве запорно-регулирующих органов и органов безопасности. Клапаны могут работать в системе автоматического контроля герметичности газогорелочных устройств.
На клапане имеется заглушка для возможности установки индикатора положения, благодаря которому можно выводить сигнал положения клапана (закрыт/ открыт).
Технические данные:
Виды используемых газов: метан, сжиженный газ, азот (сухие газы), биогаз
Резьбовые соединения, Rp: DN 15 ÷ DN 50 согласно EN 10226
Фланцевые соединения PN16: DN 32 ÷ DN 300 согласно ГОСТ 33259-2015
Максимальное рабочее давление: 0,036-0,1-0,3-0,6 МПа
Температура окружающей среды: от -40 до +60°С (для DN200-DN300 от -30 до +60°С)
Степень защиты: IP65
Макс. ток через контакты индикатора положения: 1А при U=230В/50Гц
Монтажное положение: горизонтальное, вертикальное (кроме DN250-DN300)
Материал сплав: алюминия

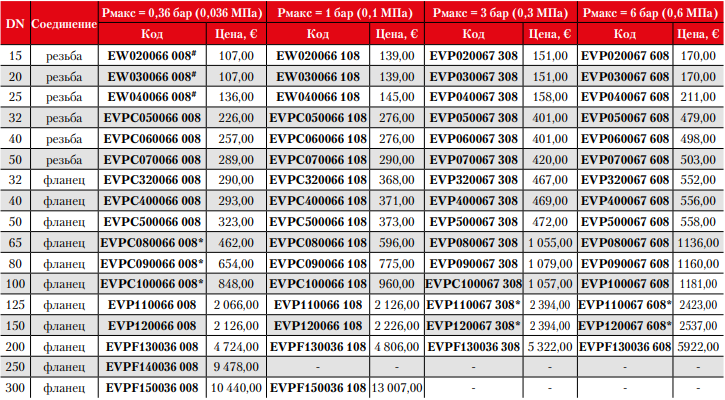

DN |
Соединение |
P. макс = 0,36 бар (0,036 МПа) |
|
P. макс = 1 бар (0,1 МПа) |
|
P. макс = 3 бар (0,3 МПа) |
P. макс = 6 бар (0,6 МПа) |
|||||||
Код |
|
Цена, € |
|
|
Код |
Цена, € |
|
Код |
|
Цена, € |
Код |
Цена, € |
||
|
|
|
|
|
|
|
||||||||
15 |
резьба |
EVP020066 008 |
|
89,00 |
|
EVP020066 108 |
116,00 |
|
EVP020067 308 |
|
126,00 |
EVP020067 608 |
142,00 |
|
20 |
резьба |
EVP030066 008 |
|
89,00 |
|
EVP030066 108 |
116,00 |
|
EVP030067 308 |
|
126,00 |
EVP030067 608 |
142,00 |
|
25 |
резьба |
EVPС040066 008 |
|
113,00 |
|
EVP040066 108 |
121,00 |
|
EVP040067 308 |
|
132,00 |
EVP040067 608 |
176,00 |
|
32 |
резьба |
EVPC050066 008 |
|
188,00 |
|
EVPC050066 108 |
230,00 |
|
EVP050067 308 |
|
334,00 |
EVP050067 608 |
399,00 |
|
40 |
резьба |
EVPC060066 008 |
|
214,00 |
|
EVPC060036 108 |
230,00 |
|
EVP060067 308 |
|
334,00 |
EVP060067 608 |
415,00 |
|
50 |
резьба |
EVPC070066 008 |
|
241,00 |
|
EVPC070066 108 |
242,00 |
|
EVP070067 308 |
|
350,00 |
EVP070067 608 |
419,00 |
|
25 |
фланец |
EVPС250066 008 |
|
191,00 |
|
EVP250066 108 |
199,00 |
|
EVP250067 308 |
|
210,00 |
EVP250067 608 |
226,00 |
|
32 |
фланец |
EVPC320066 008 |
|
242,00 |
|
EVPC320066 108 |
307,00 |
|
EVP320067 308 |
|
389,00 |
EVP320067 608 |
460,00 |
|
40 |
фланец |
EVPC400066 008 |
|
244,00 |
|
EVPC400066 108 |
309,00 |
|
EVP400067 308 |
|
391,00 |
EVP400067 608 |
463,00 |
|
50 |
фланец |
EVPC500066 008 |
|
269,00 |
|
EVPC500066 108 |
311,00 |
|
EVP500067 308 |
|
393,00 |
EVP500067 608 |
465,00 |
|
65 |
фланец |
EVPC080066 008* |
|
385,00 |
|
EVPC080066 108 |
497,00 |
|
EVP080067 308 |
|
879,00 |
EVP080067 608 |
947,00 |
|
80 |
фланец |
EVPC090066 008* |
|
545,00 |
|
EVPC090066 108 |
646,00 |
|
EVP090067 308 |
|
899,00 |
EVP090067 608 |
967,00 |
|
100 |
фланец |
EVPC100066 008* |
|
707,00 |
|
EVPC100066 108 |
800,00 |
|
EVPC100067 308 |
|
881,00 |
EVP100067 608 |
984,00 |
|
125 |
фланец |
EVP110066 008 |
|
1 722,00 |
|
EVP110066 108 |
1 772,00 |
|
EVP110067 308* |
|
1 995,00 |
EVP110067 608* |
2 019,00 |
|
150 |
фланец |
EVP120066 008 |
|
1 722,00 |
|
EVP120066 108 |
1 855,00 |
|
EVP120067 308* |
|
1 995,00 |
EVP120067 608* |
2 114,00 |
|
200 |
фланец |
EVP130066 008 |
|
3 937,00 |
|
EVP130066 108 |
4 005,00 |
|
EVP130067 308 |
|
4 435,00 |
EVP130067 608 |
4 935,00 |
|
250 |
фланец |
EVP140066 008 |
|
7 898,00 |
|
- |
- |
|
- |
|
- |
- |
- |
|
300 |
фланец |
EVP150066 008 |
|
8 700,00 |
|
EVP150066 108 |
10 839,00 |
|
- |
|
- |
- |
- |
