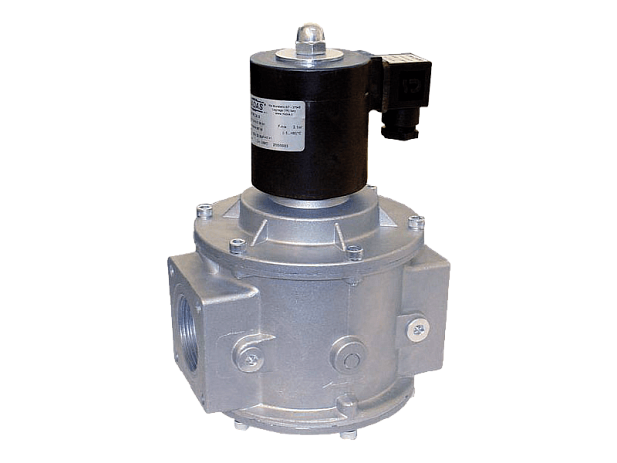

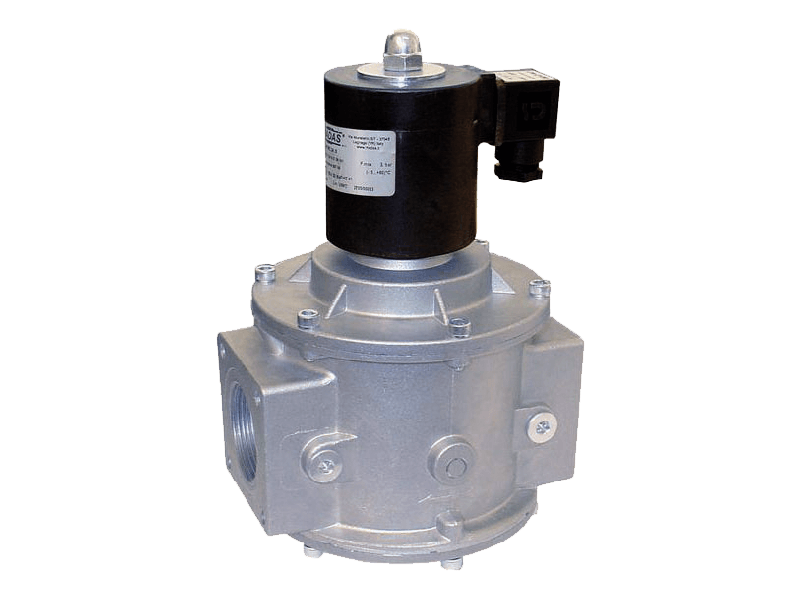

EVA/NA — автоматические нормально открытые двухпозиционные электромагнитные клапаны, которые в обесточенном состоянии открыты, и закрываются при поступлении напряжения на катушку индуктивности. Предназначены для использования в системах дистанционного управления газогорелочных устройств паровых и водогрейных котлов, бытовых отопительных установок и технологических трубопроводных системах для управления потоком газа в качестве запорно-регулирующих органов и органов безопасности.
Изготавливаются только на заводе в Италии: Декларация о соответствии TC N RU Д-IT.АИ30.В.04140 по 26.03.2018г.
1. Рабочая среда Природный газ по ГОСТ 5542-87, сжиженный газ, азот, воздух (неагрессивные сухие газы)
2. Резьбовые соединения, Rp DN15, DN20, DN25 в соответствии с EN 10226
3. Напряжение питания 12В пост. тока, 12В/50 Гц, 24В пост. тока, 24В/50 Гц, 230В/50-60 Гц
4. Допустимые отклонения напряжения -15% ... +10%
5. Макс. рабочее давление, МПа 0,036; 0,5; 0,1; 0,3; 0,6
6. Температура окружающей среды -40 ÷ +60 °C
7. Макс. поверхностная температура 80 °C
8. Степень защиты IP65
9. Время закрытия, сек <1
10. Контакты DIN 43650 (СЭ11)
11. Класс изоляции F (155°)
12. Класс герметичности А
13. Монтажное положение горизонтальное, вертикальное
14. Класс медной проволоки H (180°) 15. Срок службы 100000 циклов
15. Материал сплав алюминия
|

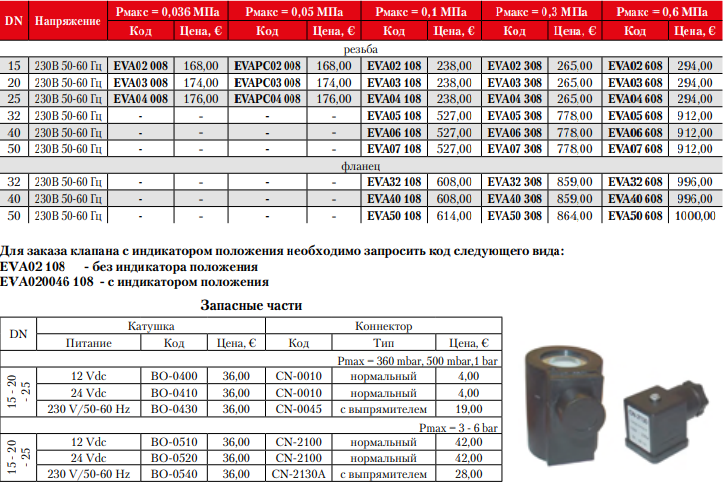

DN |
Напряжение
|
P. max = 0,036 МПа |
P. max = 0,05 МПа |
P. max = 0,1 МПа |
P. max = 0,3 МПа |
P. max = 0,6 МПа |
|||||
|
RjlКrjlод |
Цена |
Код |
Цена, € |
Код |
Цена, € |
Код |
Цена, € |
Код |
Цена, € |
||
|
15 |
230В 50-60 Гц |
EVA02 008 |
140,00 |
EVAРС02 008 |
140,00 |
EVA02 108 |
198,00 |
EVA02 308 |
221,00 |
EVA02 608 |
245,00 |
|
20 |
230В 50-60 Гц |
EVA03 008 |
145,00 |
EVAРС03 008 |
145,00 |
EVA03 108 |
198,00 |
EVA03 308 |
221,00 |
EVA03 608 |
245,00 |
|
25 |
230В 50-60 Гц |
EVA04 008 |
147,00 |
EVAРС04 008 |
147,00 |
EVA04 108 |
198,00 |
EVA04 308 |
221,00 |
EVA04 608 |
245,00 |
| 32 | 230В 50-60 Гц | - | - | - | - | EVA05 108 | 439,00 | EVA05 308 | 648,00 | EVA05 608 | 760,00 |
| 40 | 230В 50-60 Гц | - | - | - | - | EVA06 108 | 439,00 | EVA06 308 | 648,00 | EVA06 608 | 760,00 |
| 50 | 230В 50-60 Гц | - | - | - | - | EVA07 108 | 439,00 | EVA07 308 | 648,00 | EVA07 608 | 760,00 |
| фланец | |||||||||||
| 32 | 230В 50-60 Гц | - | - | - | - | EVA32 108 | 507,00 | EVA32 308 | 716,00 | EVA32 608 | 830,00 |
| 40 | 230В 50-60 Гц | - | - | - | - | EVA40 108 | 507,00 | EVA40 308 | 716,00 | EVA40 608 | 830,00 |
| 50 | 230В 50-60 Гц | - | - | - | - | EVA50 108 | 512,00 | EVA50 308 | 720,00 | EVA50 608 | 833,00 |
Запасные части:
| DN | Катушка | Коннектор | ||||
| Питание | Код | Цена, € | Код | Тип | Цена, € | |
| Pmax = 360 mbar, 500 mbar,1 bar | ||||||
| 15 - 20 - 25 | 12 Vdc | BO-0400 | 30,00 | CN-0010 | нормальный | 3,00 |
| 24 Vdc | BO-0410 | 30,00 | CN-0010 | нормальный | 3,00 | |
| 230 V/50-60 Hz | BO-0430 | 30,00 | CN-0045 | c выпрямителем | 16,00 | |
| Pmax = 3 - 6 bar | ||||||
| 15 - 20 - 25 | 12 Vdc | BO-0510 | 30,00 | CN-2100 | нормальный | 35,00 |
| 24 Vdc | BO-0520 | 30,00 | CN-2100 | нормальный | 35,00 | |
| 230 V/50-60 Hz | BO-0540 | 30,00 | CN-2130A | c выпрямителем | 23,00 | |
