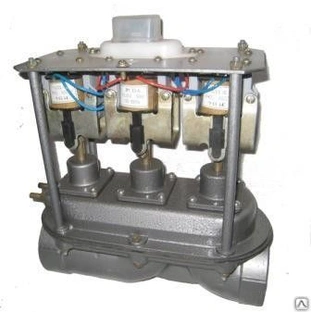

Блок питания газовый БПГ
Назначение
Блок питания газовый типа БПГ предназначен для промышленной и котельной автоматики в качестве запорно-регулирующего устройства, управляющего подачей газа к горелочному устройству котлов теплопроизводительностью от 0,1 до 3 Гкал/ч.
Имеется две модификации БПГ-I и БПГ-II с различными диаметрами условного прохода регулируемого клапана.
Основные технические характеристики
|
Диаметр условного проход: А) запального клапана, мм Б) запорного клапана, мм В) регулируемого клапана БПГ-I, мм Г) регулируемого клапана БПГ-II, мм |
6 65 20 40 |
| Рабочее давление газа, кгс/м2 (кПа) | 80-500 (0,8-5) |
| Температура газа, °С, не более | +50 |
| Температура окружающей среды, °С при относительной влажности до 80% | +5; +50 |
| Напряжение питания переменного тока, В | 220 (+22; -33) |
| Частота тока, Гц |
50±1 |
| Потребляемая мощность, ВА, не более | 100 |
| Режим работы, ПВ % | 100 |
| Габаритные размеры блока, мм, не более | 278×132×332 |
| Масса блока, кг. не более |
7,85 |
Комплектность
С блоком поставляется паспорт.
Примечание: Мембрана двухгофровая (3 шт.), центр мягкий для клапана малого горения (1 шт.) и центр мягкий для клапана запальника (1 шт.) поставляется по спецификации заказа.
Конструкция
Блок питания газовый состоит из корпуса, крышки, клеммной панели с крышкой, регулировочного органа (клапан большого горения), запорного органа (клапан малого горения) и запального органа с электромагнитными приводами. Электромагниты посредством соединительного узла и штока соединяются с запорными элементами.
Пример записи блока при заказе:
Блок питания газовый БПГ-I (-II) АЛШ 2.087.001 ПС Ду регулируемого клапана 20 (40).
| Основные атрибуты | |
|---|---|
| Производитель | Энерготехномаш |
| Страна производитель | Россия |
