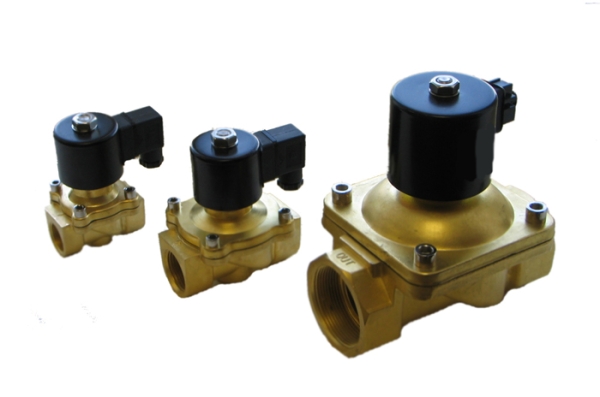

Электромагнитный газовый клапан КЭГ Ду-20 Ру2,5 НПП ПРОМА муфтовый 3/4″

Клапан газовый КЭГ предназначен для перекрытия трубопроводов со средами: воздух, нейтральные и природные газы, смесь типа пропан-бутан, дизельное топливо, жидкости..

ИСПОЛЬЗУЕТСЯ в схемах автоматического розжига, регулирования и защиты котлов, теплогенераторов, отопительных установок, для управления потоком газа или жидкого топлива.

КЭГ-10 - СНЯТ С ПРОИЗВОДСТВА!

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Условный проход, Ду, мм

10

15

20

25

32

40

50

Обесточенное положение

НЗ

НЗ/НО

НЗ

Давление рабочее, Рраб , МПа

0,25

Номинальная потребляемая мощность, Вт (не более)

15

30

Рабочая среда

воздух, нейтральные газы, природные газы,

смесь типа пропан-бутан, дизельное топливо, жидкости

Температура рабочей среды, °С

от - 5 до + 60

Материал уплотнения

NBR

Напряжение управления электромагнитом,

Переменный, В

~220/50Гц

Исполнение клапана по направлению движения рабочей среды на входе и выходе

проходной

Присоединение к источнику напряжения / управления

DIN43650

Положение клапана на трубопроводе

вертикальное

Условия эксплуатации

У3  по ГОСТ 15150

Степень защиты, (код IP)

IР65

Класс защиты

01

Класс герметичности по ГОСТ 9544

А

ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ

Наименование

Ду мм

Присоединение к трубопроводу

Габаритные размеры

( a x b )

КЭГ-10

10

муфтовое 3/8”

52,5х85,5

КЭГ-15

15

муфтовое 1/2”

69х117

КЭГ-20

20

муфтовое 3/4”

73х123

КЭГ-25

25

муфтовое 1”

99х135

КЭГ-32

32

муфтовое 1 1/4”

112х175

КЭГ-40

40

муфтовое 1 1/2”

123х175

КЭГ-50

50

муфтовое 2”

168х209

КЭГ-20-НО

20

муфтовое 3/4”

73х123

КЭГ-25-НО

25

муфтовое 1”

99х135

КЭГ-10-24

10

муфтовое 3/8”

52,5х85,5

КЭГ-15-24

15

муфтовое 1/2”

69х117

КЭГ-20 -24

20

муфтовое 3/4”

73х123

КЭГ-25-24

25

муфтовое 1”

99х135

КЭГ-32-24

32

муфтовое 1 1/4”

112х175

КЭГ-40-24

40

муфтовое 1 1/2”

123х175

КЭГ-50-24

50

муфтовое 2”

168х209

КЭГ-20-24-НО

20

муфтовое 3/4”

73х123

КЭГ-25-24-НО

25

муфтовое 1”

99х135
