Описание и назначение

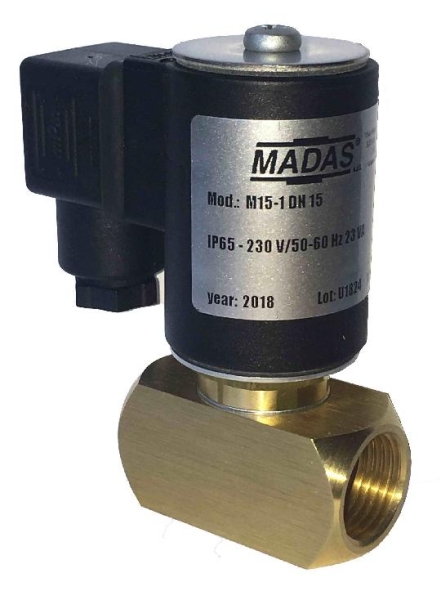

Все детали электромагнитного клапана М15-1, которые непосредственно контактируют с жидкостью, сделаны из латуни и нержавеющей стали; кольцевые уплотнения сделаны из viton®. Клапан может использоваться в системах подачи дизельного топлива и других неагрессивных жидкостей. Клапан функционирует как нормально закрытый и открывается только, когда на электрическую катушку подается напряжение. По сравнению с другими моделями, управляемыми мембраной, клапан М15-1 может работать беспрерывно даже в замкнутых системах с дифференциальным давлением от 0 до 4 бар. Очень быстрое время открытия/закрытия позволяет применять клапан М15-1 в системах, где необходимо точное дозирование жидкостей.
Технические данные
Применение: дизельное топливо, газоль (неагрессивные жидкости), воздух
Резьбовые соединения: DN 10 - DN 15 согласно EN 10226
Температура окружающей среды: от -5 до +60°С
Напряжение: 12В пост. тока, 24В пост. тока, 230В/50-60 Гц
Максимальное рабочее давление: 0,4 МПа
Проходное сечение: ∅ 5,6 мм
Уровень защиты: IP65
Монтажное положение: горизонтальное, вертикальное
Материал: латунь
|
DN
|
Соединение
|
Напряжение
|
Pмакс = 0,4 МПа
|
|
Код
|
Цена, €
|
|
10
|
резьба
|
230 B 50–60 Гц
|
AO01 008
|
49.00
|
|
15
|
резьба
|
230 B 50–60 Гц
|
AO02 008
|
49.00
|
Запасные части
|
DN
|
Катушка
|
Коннектор
|
|
Питание
|
Код
|
Цена, €
|
Код
|
Тип
|
Цена, €
|
|
10-15
|
12 Vdc
|
BO-0010
|
20,00
|
CN-0010
|
нормальный
|
3,00
|
|
24 Vdc
|
BO-0020
|
20,00
|
CN-0010
|
нормальный
|
3,00
|
|
110 V/50-60 Hz
|
BO-0105
|
20,00
|
CN-0010
|
нормальный
|
3,00
|
|
230 V/50-60 Hz
|
BO-0110
|
20,00
|
CN-0010
|
нормальный
|
3,00
|
