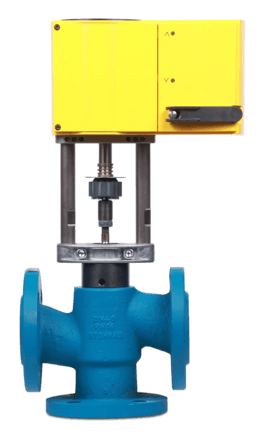

Трёхходовой клапан КССР серия 100 предназначен для смешения или разделения двух рабочих сред, протекающих по трубопроводу при давлении не более 1,6МПа и при температуре от 0 до +150 о С при линейной характеристике смешения или разделения потоков. Является аналогом по таблице фигур клапанов 27ч908нж и 23ч901нж. В качестве силового привода применяются изделия производства Regada, Sauter, Катрабел, DAV.
Устанавливается в тепло и водоснабжающих системах на холодную и горячую воду, в т.ч. на 40% эмульсию на основе воды и этиленгликоля.
Технические характеристики:
| Диаметр номинальный DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | |||
| Давление номинальное PN, МПа, не более | 1,6 | ||||||||||||
| Температура рабочей среды/окружающей среды, ºС | 0…+150 / -5+50 | ||||||||||||
| Ход штока, мм, ± 5% | 10 | 20 | 22 | 25 | 32 | 40 | 50 | ||||||
| Присоединение к трубопроводу | фланцевое (исполнение 1 по ГОСТ 12815-80) | ||||||||||||
| Условная пропускная способность, Kvy, м3/ч |
0,16 0,25 0,4 0,63 1,0 1,6 2,5 3, |
1,6 2,5 4,0 6,3 |
1,6 2,5 6,3 10 |
6,3 10 16 |
10 16 25 |
10 16 25 32 40 |
25 40 63 |
40 63 80 100 |
63 100 160 |
100 125 160 250
|
|
|
|
Преимущества клапана КССР серии 100:
1. Съёмное седло, плунжер ― позволяет иметь один клапан с разными значениями пропускной способности и производить оперативную замену внутренних деталей клапана без демонтажа. Замену может производить потребитель. Данное техническое решение очень удобно например при изменении пропускной способности клапана на объекте. 2. Затвор с камерой разгрузки ― позволяет использовать маломощные приводы и соответственно уменьшает износ деталей клапана и как следствие увеличение срока службы изделия. Средний срок службы изделия – 10 лет
3. Уплотнение штока не требует обслуживания ― манжета из фторопласта с силовым элементом из резины.
4. Возможность изготовления клапанов с необходимой (не стандартной) пропускной способностью.
5. Установочное положение клапана относительно трубопровода произвольное (при положении вниз исключить попадание конденсата на привод).
6. Мелкий ремонт приводов выполняемый потребителем:
При осмотре и ремонте надо проверить/подвинтить все винты и гайки, которые могут влиять на уплотнение
степень защиты.
Интервал между двумя превентивными осмотрами является 4 года.
Смена уплотнения кожухов и уплотнения масляного заряда надо исполнить в случае повреждения или после истечения 6 лет срока эксплуатации.
Пластичная смазка в поставляемых приводах предназначена на целый период срока службы изделия.
Во время эксплуатации приводов смазку менять не надо.
Характеристики
| Основные | |
|---|---|
| Производитель | КПСР групп |
| Страна производитель | Беларусь |
| Рабочая среда | Газообразная среда |
| Тип присоединения | Фланцевое |
| Минимальная рабочая температура | -25 град. |
| Максимальная рабочая температура | 150 град. |
| Максимальное рабочее давление | 16 бар |
| Класс герметичности | А |
| Материал корпуса | Чугун |
| Привод | Электрический |
| Гарантийный срок | 12 мес |
| Пользовательские характеристики | |
| Ду, мм | 15 |
