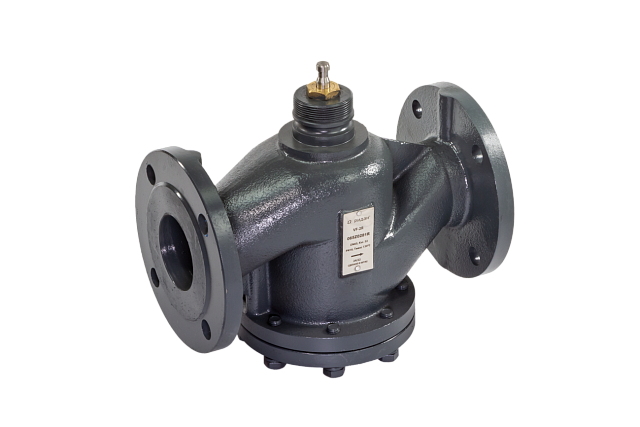

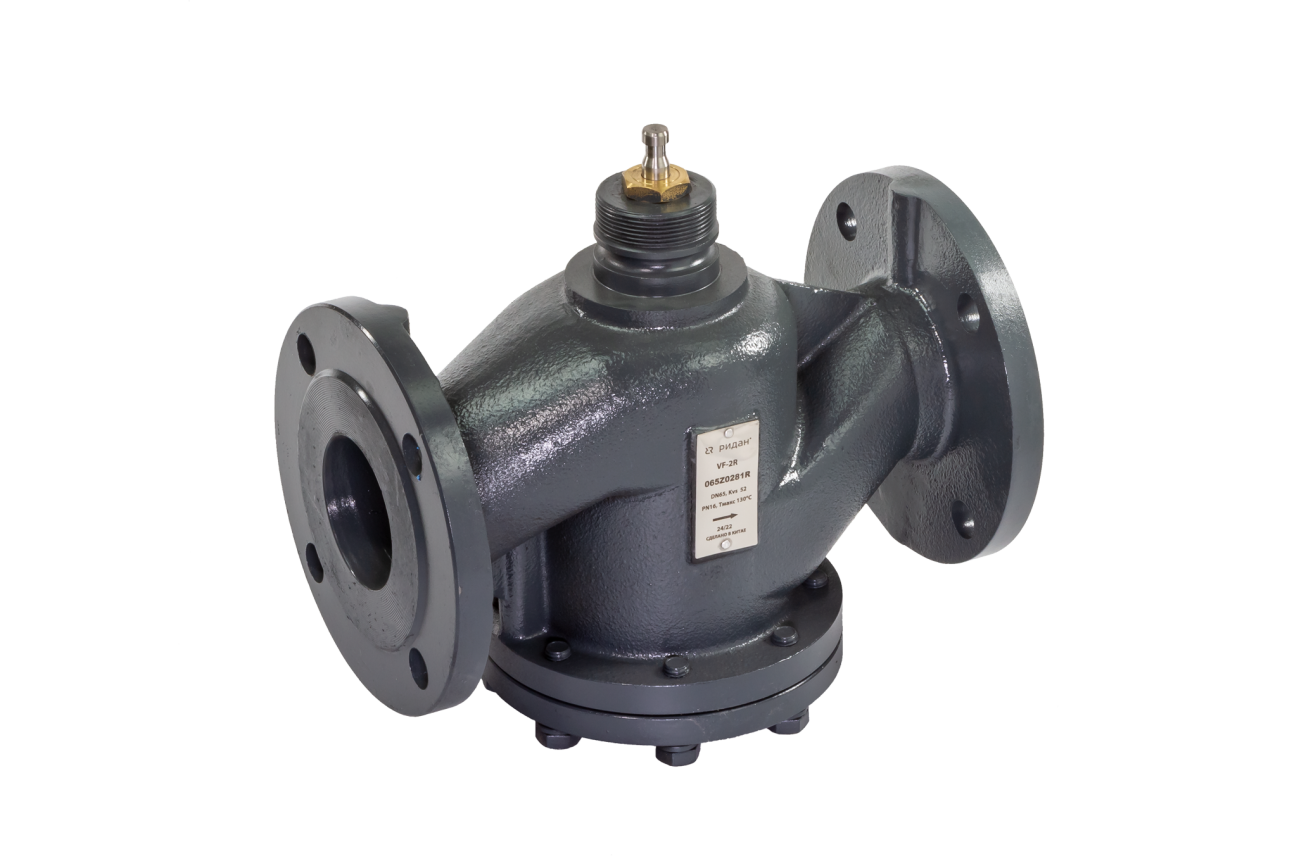

Клапан регулирующий Ридан VF-2R
Надёжный седельный фланцевый клапан с логарифмической характеристикой регулирования, предназначенный для систем тепло- и холодоснабжения зданий. Модель VF-2R обеспечивает точное управление потоком воды или водного раствора гликоля в широком диапазоне диаметров и пропускных способностей, сочетаясь с электрическими приводами Ридан различных серий.
Ключевые особенности:
Логарифмическая характеристика регулирования: обеспечивает плавное изменение расхода, оптимальна для систем с переменными нагрузками.
Разгруженный по давлению затвор (DN 125–300): снижает усилие, необходимое для управления, и увеличивает ресурс привода.
Широкий динамический диапазон: более 50:1 – высокая точность регулирования даже при малых расходах.
Универсальность применения: работа с водой и 50% водным раствором гликоля в системах отопления, вентиляции и кондиционирования.
Надёжные материалы: корпус из высокопрочного чугуна с шаровидным графитом GGG 40 (QT450-10), золотник, седло и шпиндель из нержавеющей стали, уплотнения PTFE/EPDM.
Простота монтажа: возможность установки в любом положении (кроме приводом вниз), поворот привода на 360° вокруг оси штока.
Широкая совместимость с приводами Ридан:
– DN 15–50: ARV(E)–1000R, ARV(E)–1000R SU/SD;
– DN 65–80: AMV(E)–1800R, AMV(E)–2000R SU/SD;
– DN 100–200: AMV(E)–3000R, AMV(E)–3000R SU/SD;
– DN 250: AMV(E)–6500R;
– DN 300: AMV(E)–10KR.
Технические характеристики (в зависимости от типоразмера):
| Параметр | Значение |
|---|---|
| Номинальный диаметр (DN) | 15 … 300 мм |
| Номинальное давление (PN) | 16 бар |
| Максимально допустимый перепад давлений | до 4 бар (преодолеваемый приводом при закрытии) |
| Пропускная способность Kvs | от 0,63 до … м³/ч (в зависимости от DN) |
| Рабочая среда | вода, 50% водный раствор гликоля |
| Температура рабочей среды | –25 … +130°C* |
| Герметичность затвора | ≤ 0,01 % Kvs |
| Характеристика регулирования | логарифмическая |
| Динамический диапазон | >50:1 |
| Коэффициент начала кавитации | ≥ 0,5 |
| Присоединение к трубопроводу | фланцы PN16 по EN 1092-2 |
| Материалы: | |
| – корпус | высокопрочный чугун GGG 40 (QT450-10) |
| – золотник, седло, шпиндель | нержавеющая сталь |
| – уплотнение | PTFE, EPDM |
| Климатическое исполнение | категория 3 по ГОСТ 15150-69 |
*При температурах от –25°C до 0°C необходимо использовать подогреватель штока.
Область применения:
Системы центрального и индивидуального теплоснабжения
Узлы смешения и регулирования температуры в системах отопления и ГВС
Контуры холодоснабжения с гликолевыми растворами
Системы вентиляции и кондиционирования
Промышленные установки с водяным теплоносителем
Преимущества использования:
Широкая линейка типоразмеров: возможность подбора оптимального клапана под любую задачу – от малых до крупных систем.
Энергоэффективность: логарифмическая характеристика и широкий динамический диапазон обеспечивают точное регулирование и экономию энергии.
Надёжность: износостойкие материалы и проверенная конструкция гарантируют длительный срок службы.
Универсальность: совместимость с различными приводами Ридан и возможность работы с гликолевыми растворами.
Российская сертификация: соответствие стандартам РФ, техническая поддержка производителя.
Клапан регулирующий Ридан VF-2R – оптимальное решение для автоматизации систем теплоснабжения и холодоснабжения, обеспечивающее точность, долговечность и простоту эксплуатации.
| Артикул | DN, мм | PN, бар | Kvs, м³/ч | Максимально допустимый перепад давлений, бар | Температура рабочей среды, °С | Цена, руб. (с НДС) |
|---|---|---|---|---|---|---|
| 065Z0271R2 | 15 | 16 | 0,63 | преодолеваемый электроприводом при закрытии: 4 бар | -25…130* | 5 035,69 |
| 065Z0272R2 | 15 | 16 | 1,0 | преодолеваемый электроприводом при закрытии: 4 бар | -25…130* | 43 579,25 |
| 065Z0273R2 | 15 | 16 | 1,6 | преодолеваемый электроприводом при закрытии: 4 бар | -25…130* | 43 579,25 |
| 065Z0274R2 | 15 | 16 | 2,5 | преодолеваемый электроприводом при закрытии: 4 бар | -25…130* | 43 579,25 |
| 065Z0275R2 | 15 | 16 | 4,0 | преодолеваемый электроприводом при закрытии: 4 бар | -25…130* | 43 579,25 |
| 065Z0276R2 | 20 | 16 | 6,3 | преодолеваемый электроприводом при закрытии: 4 бар | -25…130* | 47 298,35 |
| 065Z0277R2 | 25 | 16 | 10 | преодолеваемый электроприводом при закрытии: 4 бар | -25…130* | 47 754,90 |
| 065Z0278R2 | 32 | 16 | 16 | преодолеваемый электроприводом при закрытии: 4 бар | -25…130* | 54 523,80 |
| 065Z0279R2 | 40 | 16 | 25 | преодолеваемый электроприводом при закрытии: 4 бар | -25…130* | 28 325,00 |
| 065Z0280R2 | 50 | 16 | 40 | преодолеваемый электроприводом при закрытии: 4 бар | -25…130* | 82 007,65 |
| 065Z0281R | 65 | 16 | 52 | преодолеваемый электроприводом при закрытии: 4 бар | -25…130* | 142 910,50 |
| 065Z0282R | 80 | 16 | 88 | преодолеваемый электроприводом при закрытии: 4 бар | -25…130* | 170 556,50 |
| 065B3205R | 100 | 16 | 140 | преодолеваемый электроприводом при закрытии: 4 бар | -25…130* | 267 207,10 |
| 065B3230R | 125 | 16 | 200 | преодолеваемый электроприводом при закрытии: 4 бар | -25…130* | 294 460,95 |
| 065B3255R | 150 | 16 | 280 | преодолеваемый электроприводом при закрытии: 4 бар | -25…130* | 277 785,95 |
| 065B3256R | 200 | 16 | 410 | преодолеваемый электроприводом при закрытии: 4 бар | -25…130* | 1 190 592,70 |
| 065B3257R | 250 | 16 | 630 | преодолеваемый электроприводом при закрытии: 4 бар | -25…130* | 1 578 956,90 |
| 065B3258R | 300 | 16 | 990 | преодолеваемый электроприводом при закрытии: 4 бар | -25…130* | 146 794,05 |
Для всех типоразмеров при температурах от –25°C до 0°C необходимо использовать подогреватель штока.
Артикулы с суффиксом R2 обозначают новую версию корпуса с квадратными фланцами.
Для клапанов DN 125–300 предусмотрена разгрузка по давлению.
Цены указаны на момент публикации, актуальность уточняйте у поставщика.
