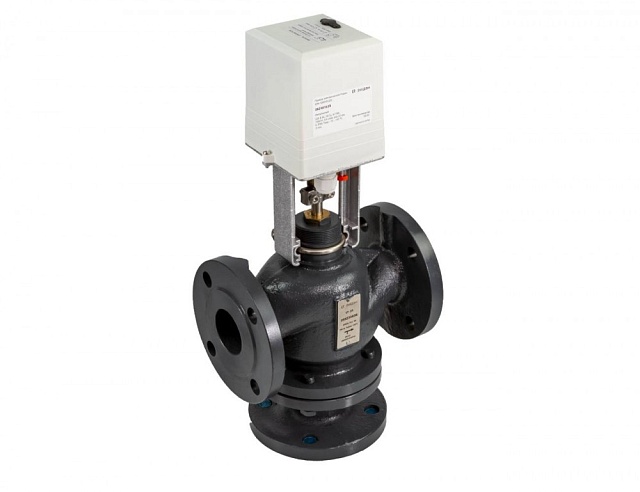

Клапан регулирующий Ридан VF-3R
Трехходовой седельный фланцевый клапан с логарифмической характеристикой регулирования, предназначенный для систем тепло- и холодоснабжения зданий. Модель VF-3R обеспечивает точное смешение или разделение потоков воды или водного раствора гликоля, работая в широком диапазоне диаметров и пропускных способностей в комплексе с электрическими приводами Ридан.
Ключевые особенности:
Универсальность применения: может использоваться как для смешения, так и для разделения потоков.
Логарифмическая характеристика регулирования: оптимальна для систем с переменными нагрузками, обеспечивает плавное изменение расхода.
Низкие протечки: герметичность затвора по порту A-AB не более 0,01% Kvs, по порту B-AB – не более 2% Kvs.
Широкий динамический диапазон: более 50:1 – высокая точность регулирования даже при малых расходах.
Надёжные материалы: корпус из высокопрочного чугуна с шаровидным графитом GGG 40 (QT450-10), шток, золотник и седло из нержавеющей стали, уплотнения PTFE/EPDM.
Простота монтажа: возможность установки в любом положении (кроме приводом вниз), поворот привода на 360° вокруг оси штока, быстрая фиксация с контролируемым моментом затяжки.
Совместимость с широким рядом приводов Ридан:
– DN 15–50: ARV(E)–1000R, ARV(E)–1000R SU/SD;
– DN 15–80: AMV(E)–1800R, AMV–2000R SU/SD, AME–2000R SU/SD;
– DN 100–150: AMV(E)–3000R, AMV(E)–3000R SU/SD;
– DN 100–250: AMV(E)–6500R;
– DN 100–300: AMV(E)–10KR;
– DN 350–400: AMV(E)–26KSR.
Технические характеристики (в зависимости от типоразмера):
| Параметр | Значение |
|---|---|
| Номинальный диаметр (DN) | 15 … 400 мм |
| Номинальное давление (PN) | 16 бар |
| Максимально допустимый перепад давлений | при смешении: 4 бар; при разделении: 1 бар |
| Пропускная способность Kvs | от 0,63 до … м³/ч (в зависимости от DN) |
| Рабочая среда | вода, 50% водный раствор гликоля |
| Температура рабочей среды | –5 … +150°C* |
| Герметичность затвора | порт A-AB ≤ 0,01% Kvs, порт B-AB ≤ 2% Kvs |
| Характеристика регулирования | логарифмическая |
| Динамический диапазон | >50:1 |
| Коэффициент начала кавитации | ≥ 0,5 |
| Присоединение к трубопроводу | фланцы PN16 по EN 1092-2 |
| Материалы: | |
| – корпус | высокопрочный чугун GGG 40 (QT450-10) |
| – шток, золотник, седло | нержавеющая сталь |
| – уплотнение | PTFE, EPDM |
| Климатическое исполнение | категория 3 по ГОСТ 15150-69 |
| Ход штока | 13 … 33 мм (в зависимости от DN) |
*При температурах от –5°C до 0°C необходимо использовать подогреватель штока.
Область применения:
Узлы смешения в системах отопления (подмес обратной воды)
Контуры регулирования температуры в системах ГВС и вентиляции
Разделение потоков в системах холодоснабжения с гликолевыми растворами
Автоматизированные тепловые пункты (ИТП, ЦТП)
Промышленные установки, требующие точного регулирования температуры
Преимущества использования:
Многофункциональность: один клапан может работать как на смешение, так и на разделение, что упрощает проектирование и сокращает номенклатуру.
Высокая точность регулирования: логарифмическая характеристика и широкий динамический диапазон обеспечивают энергоэффективность и комфорт.
Низкие протечки: гарантируют минимальные потери при закрытых портах.
Надёжность: износостойкие материалы и проверенная конструкция обеспечивают длительный срок службы (не менее 250 000 циклов).
Удобство монтажа и обслуживания: быстрая установка привода, возможность поворота на 360°, доступ к сальниковому блоку.
Российская сертификация: соответствие стандартам РФ, техническая поддержка производителя.
Клапан регулирующий Ридан VF-3R – оптимальное решение для автоматизированных систем теплоснабжения, обеспечивающее точность, надёжность и гибкость применения.
| Артикул | DN, мм | PN, бар | Kvs, м³/ч | Температура рабочей среды, °С | Цена, руб. (с НДС) |
|---|---|---|---|---|---|
| 065Z3351R2 | 15 | 16 | 0,63 | -5…150* | 101 479,45 |
| 065Z3352R2 | 15 | 16 | 1,0 | -5…150* | 101 479,45 |
| 065Z3353R2 | 15 | 16 | 1,6 | -5…150* | 101 479,45 |
| 065Z3354R2 | 15 | 16 | 2,5 | -5…150* | 101 479,45 |
| 065Z3355R2 | 15 | 16 | 4,0 | -5…150* | 101 479,45 |
| 065Z3356R2 | 20 | 16 | 6,3 | -5…150* | 113 179,55 |
| 065Z3357R2 | 25 | 16 | 10 | -5…150* | 127 283,15 |
| 065Z3358R2 | 32 | 16 | 16 | -5…150* | 142 463,15 |
| 065Z3359R2 | 40 | 16 | 25 | -5…150* | 162 416,80 |
| 065Z3360R2 | 50 | 16 | 40 | -5…150* | 187 178,60 |
| 065Z3361R | 65 | 16 | 55 | -5…150* | 313 525,65 |
| 065Z3362R | 80 | 16 | 100 | -5…150* | 363 240,15 |
| 065Z3363R | 100 | 16 | 160 | -5…150* | 408 090,15 |
| 065B3125R | 125 | 16 | 250 | -5…150* | 457 801,20 |
| 065B3150R | 150 | 16 | 320 | -5…150* | 473 757,45 |
| 065B4200R | 200 | 16 | 450 | -5…150* | 1 351 068,30 |
| 065B4250R | 250 | 16 | 630 | -5…150* | 1 871 283,45 |
| 065B4300R | 300 | 16 | 990 | 0…150 | 2 395 244,15 |
| 065B4350R | 350 | 16 | 1300 | 0…150 | 2 656 359,70 |
| 065B4400R | 400 | 16 | 1960 | 0…150 | 3 317 799,45 |
Примечания:
Для всех типоразмеров при температурах от –5°C до 0°C необходимо использовать подогреватель штока.
Артикулы с суффиксом R2 обозначают новую версию корпуса с квадратными фланцами.
Максимально допустимый перепад давлений: при смешении – 4 бара, при разделении – 1 бар.
Цены указаны на момент публикации, актуальность уточняйте у поставщика.
