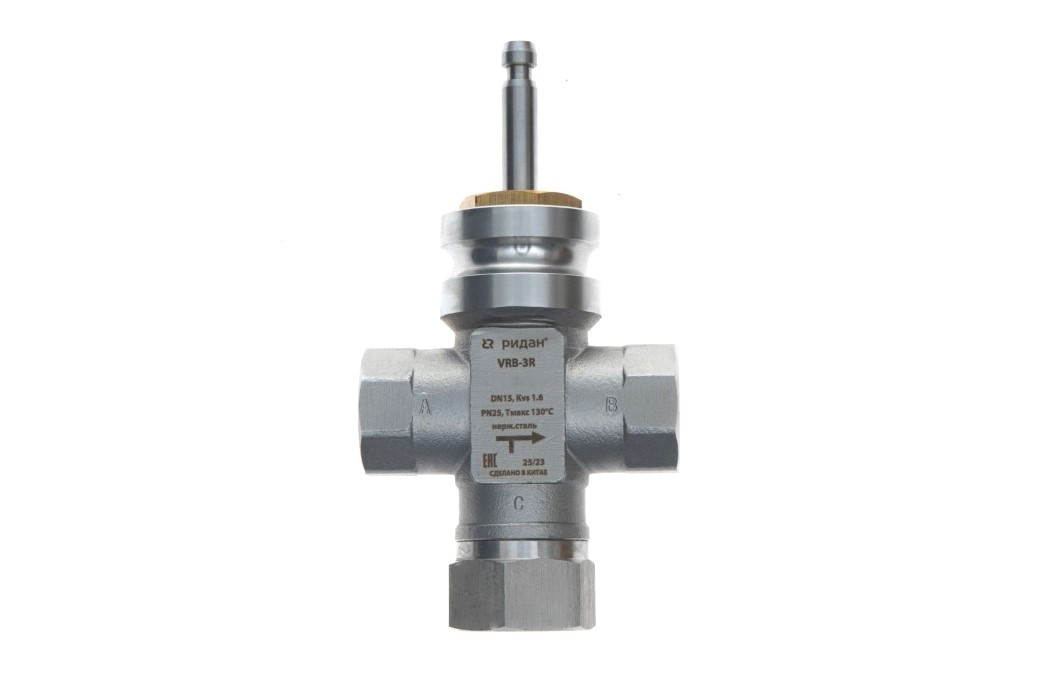

Клапан регулирующий Ридан VRB-3R
Трехходовой седельный клапан с резьбовым присоединением, предназначенный для систем тепло- и холодоснабжения зданий. Модель VRB-3R обеспечивает точное смешение или разделение потоков воды или водного раствора гликоля, работая в компактном исполнении с электроприводами AMV(E)-1000R.
Ключевые особенности:
Универсальность применения: может использоваться как для смешения, так и для разделения потоков теплоносителя.
Компактная резьбовая конструкция: внутренняя резьба по ISO 228-1 обеспечивает быстрый монтаж без сварки.
Логарифмическая характеристика регулирования: оптимальна для систем с переменными нагрузками, гарантирует плавное изменение расхода.
Широкий динамический диапазон: более 50:1 – высокая точность регулирования даже при малых расходах.
Низкие протечки: герметичность затвора по порту A-AB не более 0,01% Kvs, по порту B-AB – не более 2% Kvs.
Надёжные материалы: корпус, шток и конус из нержавеющей стали, уплотнения PTFE/EPDM.
Широкий температурный диапазон: работа при температурах от –25°C до +130°C (с подогревателем штока при отрицательных температурах).
Совместимость с приводами: предназначен для работы с электроприводами AMV(E)-1000R (ход штока 13 мм).
Технические характеристики (в зависимости от типоразмера):
| Параметр | Значение |
|---|---|
| Номинальный диаметр (DN) | 15 … 50 мм |
| Номинальное давление (PN) | 25 бар |
| Максимально допустимый перепад давлений | AMV(E)-1000R: 3 бара |
| Пропускная способность Kvs | от 0,63 до 30 м³/ч |
| Рабочая среда | вода, 50% водный раствор гликоля |
| Температура рабочей среды | –25 … +130°C* |
| Герметичность затвора | порт A-AB ≤ 0,01% Kvs; порт B-AB ≤ 2% Kvs |
| Характеристика регулирования | логарифмическая |
| Динамический диапазон | >50:1 |
| Коэффициент начала кавитации | ≥ 0,5 |
| Присоединение к трубопроводу | внутренняя резьба G (ISO 228-1) |
| Ход штока | 13 мм |
| Материалы: | |
| – корпус, шток, конус | нержавеющая сталь |
| – уплотнение | PTFE, EPDM |
| Климатическое исполнение | категория 3 по ГОСТ 15150-69 |
| pH среды | 7 … 10 |
*При температурах от –25°C до 0°C необходимо использовать подогреватель штока.
Область применения:
Узлы смешения в индивидуальных и центральных тепловых пунктах (ИТП, ЦТП)
Контуры регулирования температуры в системах отопления, вентиляции и ГВС
Разделение потоков в системах холодоснабжения с гликолевыми растворами
Автоматизированные системы управления зданиями (BMS)
Промышленные установки с водяным теплоносителем
Преимущества использования:
Многофункциональность: один клапан может работать как на смешение, так и на разделение, что упрощает проектирование и сокращает номенклатуру.
Компактность и простота монтажа: резьбовое соединение позволяет быстро встраивать клапан в существующие трубопроводы.
Высокая точность регулирования: логарифмическая характеристика и широкий динамический диапазон обеспечивают энергоэффективность и комфорт.
Надёжность: корпус из нержавеющей стали гарантирует долговечность и устойчивость к коррозии.
Низкие протечки: минимальные потери при закрытых портах повышают эффективность системы.
Российская сертификация: соответствие стандартам РФ, техническая поддержка производителя.
Клапан регулирующий Ридан VRB-3R – оптимальное решение для автоматизированных систем теплоснабжения и холодоснабжения, требующих компактности, точности и надёжности в резьбовом исполнении.
| Артикул | DN, мм | PN, бар | Kvs, м³/ч | Максимально допустимый перепад давлений, бар | Температура рабочей среды, °С | Цена, руб. (с НДС) |
|---|---|---|---|---|---|---|
| 065Z0211R | 15 | 25 | 0,63 | AMV(E)-1000R: 3 | –25…130* | 47 967,65 |
| 065Z0212R | 15 | 25 | 1,0 | AMV(E)-1000R: 3 | –25…130* | 47 967,65 |
| 065Z0213R | 15 | 25 | 1,6 | AMV(E)-1000R: 3 | –25…130* | 47 967,65 |
| 065Z0214R | 15 | 25 | 2,5 | AMV(E)-1000R: 3 | –25…130* | 47 967,65 |
| 065Z0215R | 15 | 25 | 4,0 | AMV(E)-1000R: 5 | –25…130* | 47 967,65 |
| 065Z0216R | 20 | 25 | 6,3 | AMV(E)-1000R: 5 | –25…130* | 57 578,20 |
| 065Z0217R | 25 | 25 | 8,0 | AMV(E)-1000R: 5 | –25…130* | 62 719,85 |
| 065Z0218R | 32 | 25 | 12 | AMV(E)-1000R: 5 | –25…130* | 87 726,60 |
| 065Z0219R | 40 | 25 | 20 | AMV(E)-1000R: 3,5 | –25…130* | 110 923,25 |
| 065Z0220R | 50 | 25 | 30 | AMV(E)-1000R: 3 | –25…130* | 116 938,90 |
Для всех типоразмеров при температурах от –25°C до 0°C необходимо использовать подогреватель штока.
Все клапаны имеют резьбовое присоединение (внутренняя резьба по ISO 228-1), материал корпуса – нержавеющая сталь.
Цены указаны на момент публикации, актуальность уточняйте у поставщика.
