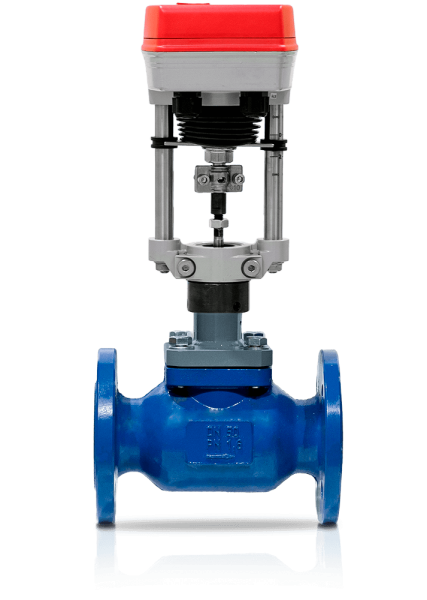

Клапаны регулирующие и запорно-регулирующий КПСР серий 100 и 110 (25ч945п по таблице фигур) предназначен для установки в системах тепло- водоснабжения на холодную и горячую воду или 40% водный раствор этиленгликоля с температурой не более 150 °С и номинальным давлением не более 1,6 МПа. Доступны для заказа модели клапанов работающие с такими средами как дизельное топливо, мазут, термомасла, кислород.
Клапан состоит из односедельного проходного клапана не разгруженной или разгруженной конструкции с классом герметичности VI или А, в сборе с электрическим исполнительным механизмом Катрабел, с 3-х позиционным или аналоговым управлением, без или с датчиком обратной связи или функцией безопасности (при обесточивании клапан принимает положение закрыто или открыто).
| Диаметр номинальный DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | |||
| Давление номинальное PN, МПа, не более | 1,6 | ||||||||||||
| Температура рабочей среды, окружающей среды ºС | +5…+150, -15...+55 | ||||||||||||
| Ход штока, мм, ± 5% | 10 | 20 | 22 | 25 | 32 | 40 | |||||||
| Присоединение к трубопроводу | фланцевое (исполнение 1 по ГОСТ 12815-80) | ||||||||||||
| Условная пропускная способность, Kvy, м3/ч |
0,16 0,25 0,4 0,63 1,0 1,6 2,5 3,2 ; 4 |
1,6 2,5 4,0 6,3 |
1,6 2,5 6,3 10 |
6,3 10 16 |
10 16 25 |
10 16 25 32 40 |
25 32 40 63 |
40 63 100 |
63 100 160 |
100 125 160 200 250 |
|||
1. Съёмное седло, плунжер ― позволяет иметь один клапан с разными значениями пропускной способности и производить оперативную замену внутренних деталей клапана без демонтажа. Данное техническое решение очень удобно например при изменении пропускной способности клапана на объекте.
2. Клапан в зависимости от конструкции выполняет функции ― регулирующую (класс герметичности IV) или запорно-регулирующую (класс герметичности А).
3. Затвор с камерой разгрузки у разгруженного клапана― позволяет использовать маломощные приводы и соответственно уменьшает износ деталей клапана и как следствие увеличение срока службы изделия.
4. Уплотнение штока не требует обслуживания ― манжета из фторопласта с силовым элементом из резины.
5. Возможность изготовления клапанов с необходимой (не стандартной) пропускной способностью.
