Клапан серии 200 (25кч945п, 25кч945нж по таблице фигур) используется для регулирования водяного насыщенного пара с температурой не более 220 °С (кратковременно 260 °С) и номинальным давлением 2,5 МПа. Доступны для заказа модели клапанов работающие с такими средами как дизельное топливо, мазут, термомасла, кислород. Стоимость по запросу.

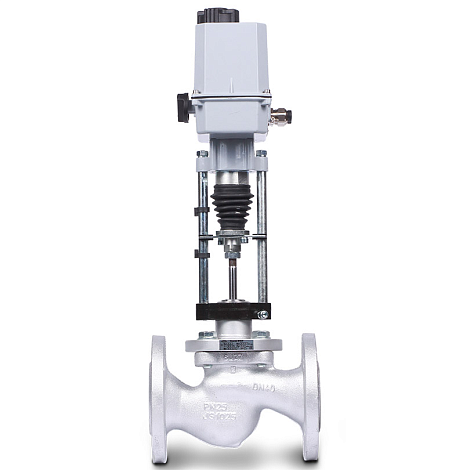

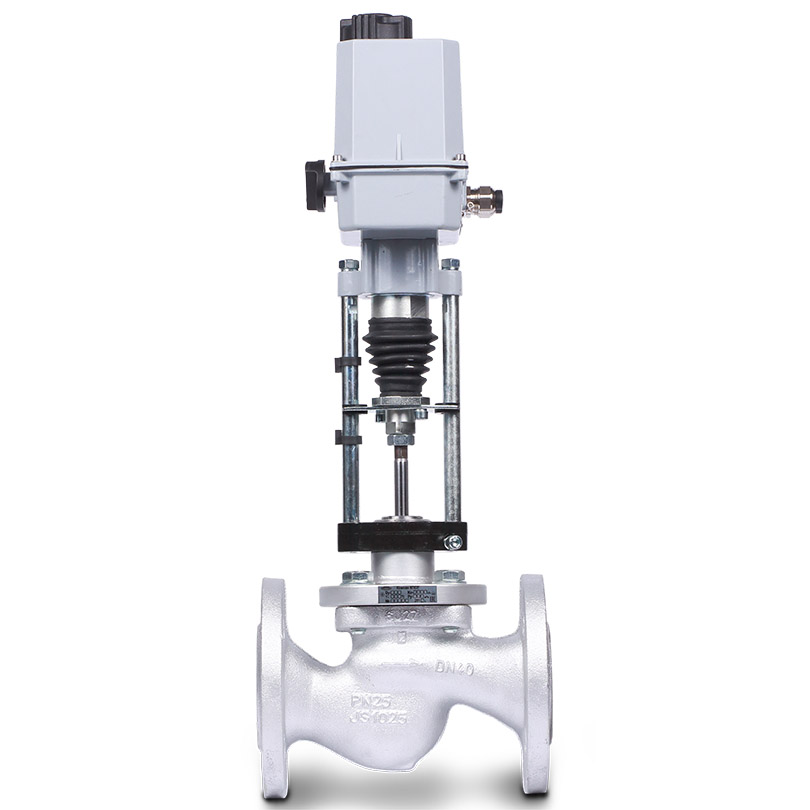

Клапан состоит из односедельного проходного клапана изготовленного из высокопрочного чугуна и электрического исполнительного механизма (ЭИМ).
В стандарте клапан регулирующий КПСР серии 200 состоит из односедельного проходного клапана в сборе с электрическим исполнительным механизмом (ЭИМ) производства Regada и имеет 3-х позиционное управление.
Стоимость клапана с задатчиками 0-100 Ом, 4-20мА, с управляющим сигналом 4-20мА, 0-10В, с установленным интеллектуальным приводом производства SAUTER AVM 234R, Haselhofer-AUMA и т.д. - по запросу.
| Диаметр номинальный DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 |
| Давление номинальное PN, МПа, не более | 2,5 | ||||||||||||
| Температура рабочей среды, ºС | -15…+220 (кратковременно 260) | ||||||||||||
| Ход штока, мм, ± 5% | 10 | 20 | 22 | 25 | 32 | 40 | 50 | 80 | |||||
| Присоединение к трубопроводу | фланцевое (исполнение 1 по ГОСТ 12815-80) | ||||||||||||
| Условная пропускная способность, Kvy, м3/ч |
0,16 0,25 0,4 0,63 1,0 1,6 2,5 3, |
1,6 2,5 4,0 6,3 |
1,6 2,5 6,3 10 |
6,3 10 16 |
10 16 25 |
10 16 25 32 40 |
25 40 63 |
40 63 100 |
63 100 160 |
100 125 165 250 |
160 250 360 |
250 360 450 630 |
400 630 800 1000 |
Премущества:
1. Съёмное седло, плунжер ― позволяет иметь один клапан с разными значениями пропускной способности и производить оперативную замену внутренних деталей клапана без демонтажа. Замену может производить потребитель. Данное техническое решение очень удобно например при ошибке в выборе пропускной способности клапана для соответствующего объекта.
2. Выполняет две функции ― запорную и регулирующую, класс герметичности ― А по ГОСТ 9544.
3. Затвор с камерой разгрузки ― позволяет использовать маломощные приводы и уменьшает износ деталей клапана.
4. Уплотнение штока не требует обслуживания ― набор шевронных манжет из модифицированного фторопласта с силовым элементом из пружины и наличием грязесъёмника.
6. Мелкий ремонт приводов выполняемый потребителем:
При осмотре и ремонте надо проверить/подвинтить все винты и гайки, которые могут влиять на уплотнение
степень защиты.
Интервал между двумя превентивными осмотрами является 4 года.
Смена уплотнения кожухов и уплотнения масляного заряда надо исполнить в случае повреждения или после истечения 6 лет срока эксплуатации.
Пластичная смазка в поставляемых приводах предназначена на целый период срока службы изделия.
Во время эксплуатации приводов смазку менять не надо.
| Основные | |
|---|---|
| Производитель | КПСР групп |
| Страна производитель | Беларусь |
| Функциональное назначение клапана | Запорный клапан, Регулирующий клапан |
| Рабочая среда | Неагрессивная среда, Газообразная среда, Вода, Пар, Воздух, Пароводяная смесь |
| Тип присоединения | Фланцевое |
| Минимальная рабочая температура | -15.0 (град.) |
| Максимальная рабочая температура | 220.0 (град.) |
| Максимальное рабочее давление | 25.0 (бар) |
| Класс герметичности | А |
| Материал корпуса | Чугун |
| Способ монтажа | Горизонтальный/вертикальный |
| Привод | Электрический |
| Ручной привод | Маховик |
| Цвет | Светло-серый |
| Гарантийный срок | 24 (мес) |
