Для защиты средств измерения давления от параметров избыточного давления, превышающего его рабочий диапазон

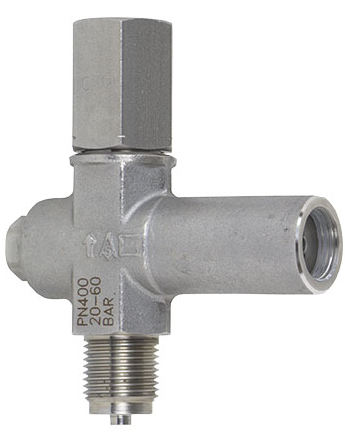

Устройство защиты от перегрузки Schneider, настраиваемое, модель 910.13.
Медь и нержавеющая сталь.
Устройства защиты от перегрузки представляют собой золотниковый клапан. При помощи винтовой пружины отверстие для пропуска измеряемой среды остаётся открытым до тех пор, пока силовое усилие пружины превышает силу давления, действующую со стороны поршня.
Увеличение силы давления поршня приводит к превышению силового усилия со стороны пружины и запиранию вентиля. При падении давления более чем на 25 % от величины давления при запирании вентиля, происходит открытие вентиля. Силовое усилие пружины приводит поршень в исходное положение.
Применение:
-Устройство защиты от перегрузки предназначено для защиты средств измерения давления от параметров избыточного давления, превышающего его рабочий диапазон.
-Исполнения из нержавеющей стали для агрессивных измеряемых сред, также как и при агрессивных внешних условиях
-Для промышленных процессов: машиностроение, станкостроение, химическая, нефтяная, энергетическая промышленность и общепромышленное применение.
Специальные особенности:
-Конструкция с присоединением к процессу Формы А или Формы В
-Выбор из 7 различных установленных диапазонов
-Номинальное давление для изделий из латуни (PN) до 600 бар -Номинальное давление для изделий из нерж. стали (PN) до 1000 бар -Температура среды до +80С
| Исполнение | Присоединение |
Диапазон настройки в бар |
Артикул | Цена в Евро без НДС | |||||
| Материал Латунь | средство измерения | к процессу | WIKA | Schneider | |||||
| Стяжная муфта G ½ | Цапфа G ½ B | 0,4 ... 2,5 | 9091645 | S005.50.001 | 66,26 | ||||
| 2 ... 6 | 9091653 | S005.50.002 | 48,50 | ||||||
| 5 ... 25 | 9091661 | S005.50.003 | 48,50 | ||||||
| 20 ... 60 | 9091670 | S005.50.004 | 48,50 | ||||||
| 50 ... 250 | 9091688 | S005.50.005 | 48,50 | ||||||
| 240 ... 400 | 9091696 | S005.50.006 | по запросу | ||||||
| Материал нерж.сталь | Стяжная муфта G ½ | Цапфа G ½ B | 0,4 ... 2,5 | 9091513 | S005.50.201 | 97,03 | |||
| 2 ... 6 | 9091521 | S005.50.202 | 80,47 | ||||||
| 5 ... 25 | 9091530 | S005.50.203 | 80,47 | ||||||
| 20 ... 60 | 9091548 | S005.50.204 | 80,47 | ||||||
| 50 ... 250 | 9091556 | S005.50.205 | 80,47 | ||||||
| 240 ... 400 | 9091564 | S005.50.206 | 80,47 | ||||||
| Муфта ½ NPT | Цапфа ½ NPT | 0,4 ... 2,5 | 9091963 | S005.50.221 | 99,38 | ||||
| 2 ... 6 | 9091971 | S005.50.222 | 82,82 | ||||||
| 5 ... 25 | 9091980 | S005.50.223 | 82,82 | ||||||
| 20 ... 60 | 0690600 | S005.50.224 | 82,82 | ||||||
| 50 ... 250 | 0690619 | S005.50.225 | 82,82 | ||||||
| 240 ... 400 | 1615130 | S005.50.226 | 82,82 | ||||||
| Материал Нерж.сталь, обезжиренный | Стяжная муфта G ½ | Цапфа G ½ B | 0,4 ... 2,5 | 9091335 | S005.50.201.00F0 | по запросу | |||
| 2 ... 6 | 9091343 | S005.50.202.00F0 | по запросу | ||||||
| 5 ... 25 | 9091351 | S005.50.203.00F0 | по запросу | ||||||
| 20 ... 60 | 9091378 | S005.50.204.00F0 | по запросу | ||||||
| 50 ... 250 | - | - | - | ||||||
| Материал нерж.сталь, 1.4571 | Муфта M20x1,5 | Муфта M20x1,5 | 0,4 ... 2,5 | 1064398 | S005.50.251 | 74,42 | |||
| 2 ... 6 | 11472457 | S005.50.252 | по запросу | ||||||
| 5 ... 25 | 1064436 | S005.50.253 | по запросу | ||||||
| 20 ... 60 | 1277995 | S005.50.254 | по запросу | ||||||
| 50 ... 250 | 1278002 | S005.50.255 | по запросу | ||||||
|
Параметр
|
Значение
|
|
Присоединение к процессу измерения
|
Форма А: G ½ внешняя / внутренняя Форма В: ½ NPT внешняя / внутренняя
|
|
Корпус
|
Материал медь ( с муфтой из стали ) или нержавеющая сталь ( с муфтой из 1.4571 ).
|
|
Уплотнительное кольцо
|
FKM ( Витон )
|
|
Номинальное давление ( PN )
|
Корпус из меди: PN 600 бар Корпус из 1.4571: PN 1000 бар
|
|
Температура эксплуатации
|
-20+ 80 ºС максимум
|
Варианты:
-Другие резьбовые присоединения по запросу
-DVGW – Сертификат ( только Форма А )
-Сертификат по EN 10 204 / DIN 55 350 – 18
-Обезжиренный для кислорода, согласно сноске под таблицей ниже
-Исполнение из Монеля
-Исполнение в соответствие с NACE
Форма заказа:
Для заказа продукта необходимо указать 7-значный № продукта. Варианты указываются отдельно.
Гарантийные обязательства:
12 месяцев
| Основные | |
|---|---|
| Производитель | Wika |
| Страна производитель | Германия |
| Пользовательские характеристики | |
| Материал: | медь и нержавейка |
| Максимальное давление: | 1000 бар |
| Стоимость указана: | минимальная |
