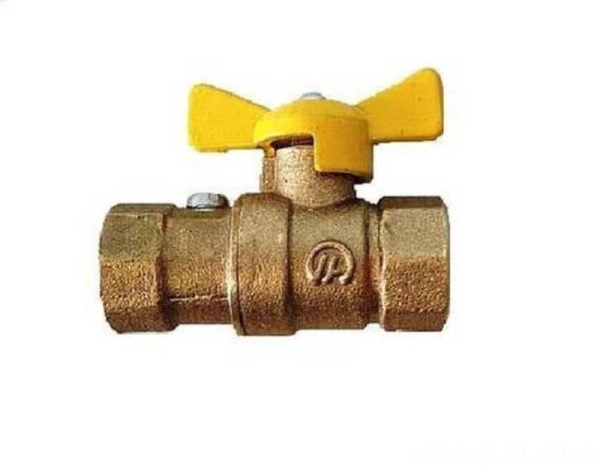

Кран шаровой для манометра 11б41п27 DN 15, PN1,6 Мпа (газ) СНЯТ С ПРОИЗВОДСТВА, ЗАМЕНА НА 11Б27пМ.01
Предназначен для присоединения манометра к магистрали с рабочей средой.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ И ХАРАКТЕРИСТИКИ
|
Обозначение |
Условное обозначение |
Рабочая среда |
Покрытие наружных поверхностей |
Масса кг. |
|
|
Наименование |
Температура рабочей среды t, °С |
||||
|
-03 |
11Б41п27 |
Природный газ |
От –60 до +50 |
|
0,21 |
Номинальный проход DN ……………………………………………………… 15
Номинальное давление PN МПа (16 кгс/см2) ………………….……… 1,6 (16)
Резьба присоединения……………………………… G1/2(вну) - G1/2(вну)
Герметичность затвора по ГОСТ 9544-93: для газа ………………… класс А
для горячей воды и пара ……. класс В
Материал основных деталей ………………………………… латунь ЛЦ40Сд
Материал уплотнительных седел в затворе …………………. фторопласт 4
Материал уплотнительного кольца в сальнике ……………… фторопласт 4
Изготовление и приемка по ………………………..ТУ 3712-015-05749381-2000
Гарантийные обязательства
Гарантийный срок эксплуатации – 18 месяцев.
Гарантийная наработка – 3200 циклов.
Подробное описание в СПЕЦИФИКАЦИИ
| Основные | |
|---|---|
| Страна производитель | Россия |
| Тип затвора | Шаровый |
| Условный проход | 15.0 (мм) |
| Соединение американка | Нет |
| Рабочая среда | Газ |
| Наличие фильтра | Нет |
| Тип присоединения | Муфтовое |
| Минимальная рабочая температура | -60 град. |
| Максимальная рабочая температура | 50.0 (град.) |
| Минимальное рабочее давление | 0.0 (бар) |
| Максимальное рабочее давление | 16 бар |
| Класс герметичности | А |
| Материал корпуса | Латунь |
| Покрытие | Латунь |
| Способ монтажа | Горизонтальный/вертикальный |
| Привод | Ручной |
| Ручной привод | Ручка бабочка |
| Цвет | Желтый |
| Вес | 0.21 (кг) |
| Гарантийный срок | 18 (мес) |
| Дополнительные характеристики | |
| Разрешение для применения на природный газ: | есть |
| Сертификат соответствия: | есть |
| Санитарно-эпидемиологическое заключение: | есть |
