Блок клапанный БКН3 имеет исполнения, позволяющие выполнять дренаж импульсной линии до или после изолирующих клапанов и подключать контрольное метрологическое оборудование.

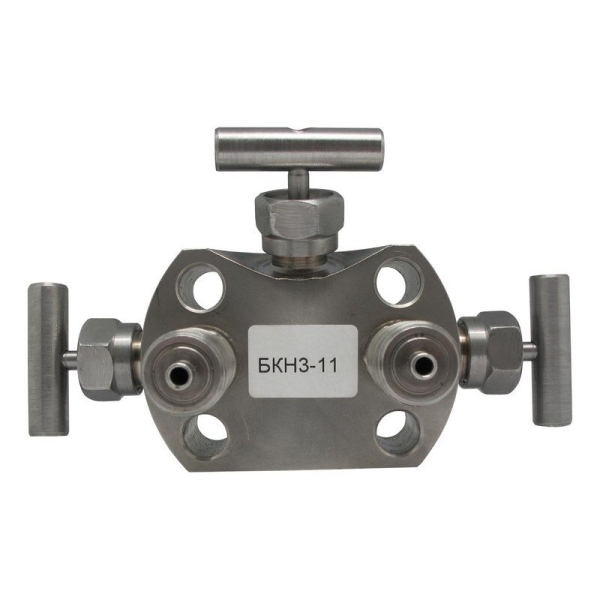

Блок клапанный БКН3-11 с прямым штуцерным подключением к импульсным линиям выполнен из нержавеющей стали 12Х18Н10Т и имеет исполнение, позволяющие выполнять дренаж импульсной линии до или после изолирующих клапанов и подключать контрольное метрологическое оборудование.
Нержавеющие штуцерные клапанные блоки БКН-3, по сравнению с другими запорными игольчатыми вентильными блоками, имеют следующие достоинства:
- затвор с самоцентрирующимся игольчатым золотником;
- класс герметичности А по ГОСТ 9544-2015;
- прямое штуцерно-ниппельное соединение с импульсными линиями (не требующее наличие в КМЧ дорогих монтажных фланцев);
- выпускаются по техническим условиям ЭИ003-00.000 ТУ.
Основные технические характеристики БКН3-11
|
Параметр
|
Значение
|
|
Рабочая среда жидкость
|
пар, газ (в т.ч. газообразный кислород)
|
|
Условное давление рабочей среды
|
40 МПа
|
|
Температурный диапазон рабочей среды
|
−60…+150 °С
|
|
Класс герметичности
|
А по ГОСТ 9544-2015
|
|
Материалы, контактирующие с рабочей средой
|
|
Корпусные детали
|
12Х18Н10Т
|
|
Конусный золотник клапана
|
14Х17Н2
|
|
Сальниковое уплотнение штока
|
фторопласт Ф-4
|
|
Гарантийный срок эксплуатации
|
36 месяцев со дня ввода в эксплуатацию, но не более 42 со дня изготовления
|
|
Масса
|
1,5 кг
|
