ОТБОРНЫЕ УСТРОЙСТВА
1. НАЧЕНИЕ ИЗДЕЛИЯ
1.1. Отборные устройства давления предназначены для установки на прямых участках технического трубопровода с жидкой или газообразной средой для подключения приборов измерения давления.
1.2. Среда: не агрессивная
1.3. Рабочее давление Ру: до 16 МПа
1.4. Температура рабочей среды: 200 С˚
1.5. Тип: прямое
1.6. Присоединение к процессу – под приварку, к манометру М20х1,5.
1.7. Материал сталь 20.
1.8. Отборные устройства не включены в «Номенклатуру продукции и услуг (работ), в отношении которых законодательными актами РФ предусмотрена их обязательная сертификация» регистрационный № РОСС.RU.0001.010132 от 04.03.98г.
2.КОМПЛЕКТНОСТЬ
2.1. В комплект поставки входят (смотри рисунок):
3.СВИДЕТЕЛЬСТВО О ПРИЕМКЕ
3.1.Отборное устройство 016-200ст20-МП (15с54бк/15-25-1) в количестве ..……… штук соответствуют требованиям технических условий ТУ и признаны годными к эксплуатации.
4.ГАРАНТИИ ИЗГОТОВИТЕЛЯ
4.1.Изготовитель гарантирует соответствие отборного устройства ТУ при соблюдении условий эксплуатации, хранения, транспортировки.
4.2. Гарантийный срок эксплуатации: 12 месяцев
4.3. Гарантийная наработка: 600 циклов
5.УСЛОВИЯ ХРАНЕНИЯ И ТРАНСПОРТИРОВКИ
5.1. Храниться отборные устройства должны на складах поставщика или потребителя при температуре воздуха от -10 до +60*С, относительной влажности воздуха 98 % при 35*С.
5.2. Отборные устройства транспортируются всеми видами транспорта в крытых транспортных средствах.

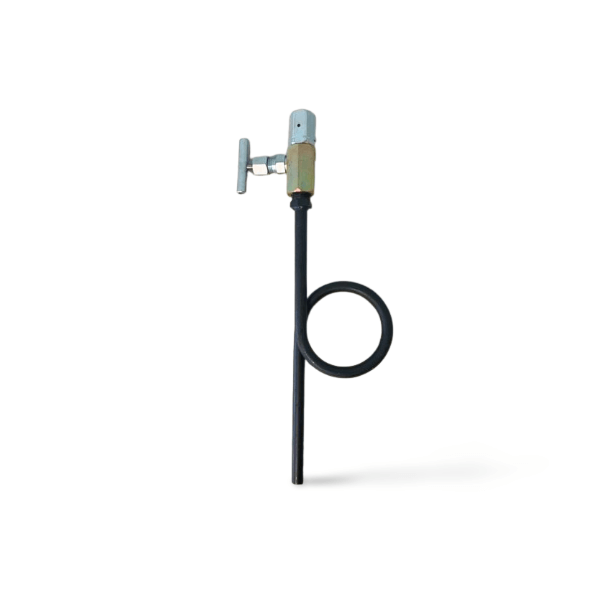

Отборное устройство
016-200ст.20-МП ( 15с54бк/15-25-1)
1. муфта - 1 шт.
2. клапан - 1 шт.
3. соединение НСВ - 1 шт.
4. отвод из трубки б/ш 14х2 - 1 шт.
| Страна производитель | Россия |
