Отборное устройство 016-200-Ст.20-МУ

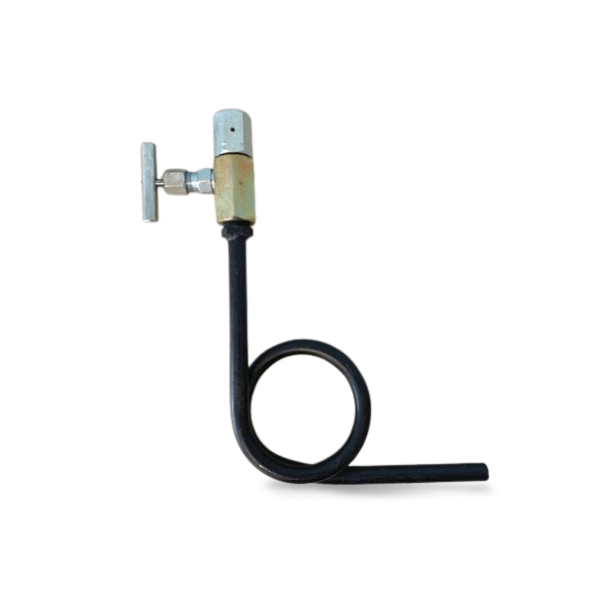

Отборное устройство
016-200ст.20-МУ (15с54бк/15-25-1)
1. муфта     - 1 шт.
2. клапан     - 1 шт.
3. соединение НСВ     - 1 шт.
4. отвод из трубки б/ш 14х2   - 1 шт.

ОТБОРНЫЕ УСТРОЙСТВА

1. НАЧЕНИЕ ИЗДЕЛИЯ
1.1.  Отборные устройства давления предназначены для установки на прямых участках технического трубопровода  с жидкой или газообразной средой для подключения приборов измерения давления.
1.2.  Среда:   не агрессивная
1.3.  Рабочее давление Ру:  до 16  МПа
1.4.  Температура рабочей среды: 200  С˚
1.5.  Тип: угловое
1.6. Присоединение к процессу – под приварку, к манометру М20х1,5
1.7. Материал сталь 20.
1.8. Отборные устройства не включены в «Номенклатуру продукции и услуг (работ), в отношении которых законодательными актами РФ предусмотрена их обязательная сертификация» регистрационный № РОСС.RU.0001.010132 от 04.03.98г.

2.КОМПЛЕКТНОСТЬ
2.1. В комплект поставки входят (смотри рисунок):

3.СВИДЕТЕЛЬСТВО О ПРИЕМКЕ
3.1.Отборное устройство 016-200ст20-МУ (15с54бк/15-25-1) в количестве ………… штук соответствуют требова¬ни¬ям технических условий ТУ и признаны годными к эксплуатации.


4.ГАРАНТИИ ИЗГОТОВИТЕЛЯ
4.1.Изготовитель гарантирует соответствие отборного устройства ТУ при соблюдении условий эксплуатации, хранения, транспортировки.
4.2. Гарантийный срок эксплуатации: 12 месяцев
4.3. Гарантийная наработка: 600 циклов


5.УСЛОВИЯ ХРАНЕНИЯ И ТРАНСПОРТИРОВКИ
5.1.  Храниться отборные устройства должны на складах поставщика или потребителя при температуре воздуха от -10 до +60*С, относительной влажности воздуха 98 % при 35*С.
5.2.  Отборные устройства транспортируются всеми видами транспорта в крытых транспортных средствах.
