Отборное устройство 016-70-Ст.20-МП

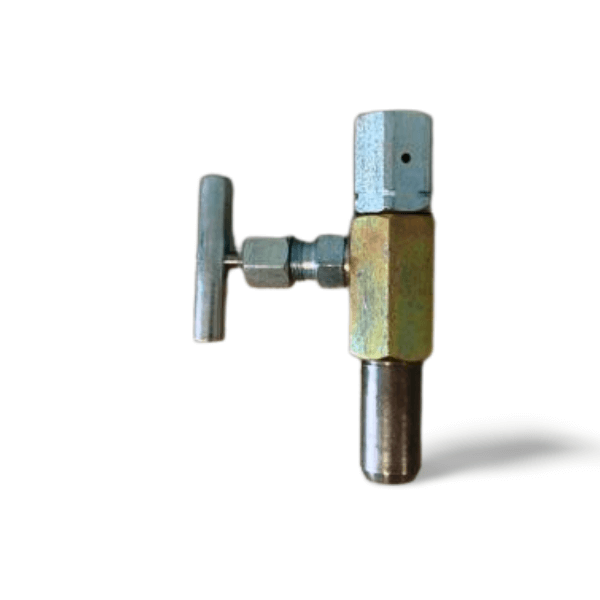

16-70-Ст20-МП Отборное устройство давления, прямое.
 Отборные устройства давления предназначены для установки на прямых участках технического трубопровода с жидкой или газообразной средой для подключения приборов измерения давления или подключения к ним импульсных линий систем автоматизации. Рассчитаны на давление до 16 МПа и температуры измеряемой среды до +70°С.

Отборные устройства давления.
ТУ 36.22.19.05-005-85.

Отборные устройства давления по ТУ 36.22.19.05-005-85 предназначены для отбора импульса давления и монтажа манометров на технологических трубопроводах и аппаратах с неагрессивной и агрессивной средой.
Применение указанных отборных устройств производится в соответствии с «Чертежами установки закладных элементов для измерения давления, разряжения, уровня и состава вещества на технологическом оборудовании и трубопроводах СЗК4-2-90».
Пример условного обозначения устройства отборного 1,6-225П условным давлением 1,6 МПа (16 кг/кв.см) с рабочей температурой 225°С угловое,из стали 20, климатического исполнения У3:
Устройство отборное 1,6-225У У3 ТУ 36.22.19.05-005-85.
Допустимое обозначение:
Устройство отборное 1,6-225У-ст20 У3 ЗК4-274.10-90.
Отборные устройства давления по ТУ 36.22.19.05-005-85 применяются на условное давление до 16 МПа (160 кг/кв.см) и температуру от –100 до 450°С. Диапазон рабочих температур и давлений, а так же параметры рабочей среды определяются конструкцией отборного устройства, материалом из которого оно должно быть изготовлено и типом запорной арматуры.
Параметры рабочей среды, материал, из которого должно быть изготовлено отборное устройство и тип запорной арматуры относятся к необязательным параметрам и могут быть указаны при заказе отборных устройств. При заказе стандартно выпускаемых изделий в соответствии с настоящим каталогом эти параметры можно не указывать.
На страницах каталога в разделах, посвящённых соответствующему отборному устройству указываются номера наиболее употребительныхтиповых установочных чертежей и ссылки на изделия-аналоги.
Применение дополнительных изделий для укрепления стенок трубопровода определяется требованиями РМ4-266-93 «Закладные конструкции в трубопроводах и оборудовании для установки приборов и средств автоматизации. Пособие по выбору средств укрепления отверстий» Их установка производится в соответствии с СЗК4-2-93 ч.2 «Узел укрепления отверстия в технологическом трубопроводе».
Наиболее востребованы отборные устройства из стали 20, 09Г2С, 10Х17Н13М3Т, 12Х18Н10Т. Отборные устройства 1,6-70 и 1,6-225 (16-70 и 16-225) всех типов могут быть изготовлены из меди и латуни. Многие виды отборных устройств могут быть изготовлены из титана.
