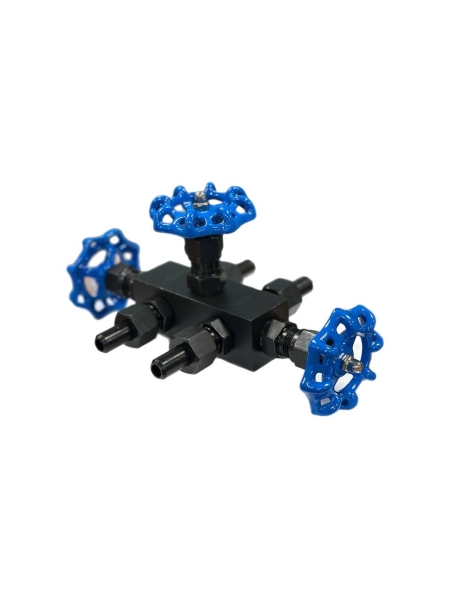

Вентильный блок
Назначение – монтаж датчиков разности давлений и коммутации импульсных линий в системах автоматизации технологических процессов.
ПРЕИМУЩЕСТВА
Различные варианты присоединения к процессу (внешняя или внутренняя резьба, М20х1,5; G1/2; 1/2NPT)
Защита от односторонней перегрузки;
Дренаж через импульсные линии;
Подключение контрольных и эталонных приборов.
Рабочая среда – Жидкость, пар, газ
Давление рабочей среды до 40 Мпа
Температура рабочей среды –60…+160 °С;
Материал блока 12Х18Н10Т
Гарантийный срок эксплуатации — 2 года
Х1 – число вентилей (3,5).
Х2 –тип гидравлической схемы (1 без дренажа, 2 с дренажным клапаном* после изолирующего вентиля).
Х3 – резьба присоединения к процессу (1 – G1/2; 2 – М20*1,5).
* – только для пятивентильного блока БВ-П-5
Рабочая среда – Жидкость, пар, газ
Давление рабочей среды – до 40 МПа
Температура рабочей среды – -60…+160 °С
Материал блока – 12Х18Н10Т
Гарантийный срок эксплуатации – 2 года
Комплект монтажных частей:
КМЧ-1
Назначение – подключение дифференциальных датчиков ПРОМА-ИДМ-ДД-М (моноблок) , ПРОМА-ИДМ-ДД-В (выносной датчик) ДДМ-03-ДД или ДДМ-03-МИ-ДД (только газ) к трубопроводу при рабочих давлениях до 100 кПа (см. РЭ). В данном случае вентильный блок не применяется.
Применяется по 2 гайки и 2 штуцера на один датчик.
КМЧ-2
Назначение – подключение датчика ДДМ-03-МИ – модели ДИ, ДВ, ДИВ и обеспечение установки под любым удобным углом визирования от 0 до 360° на трубопроводе с помощью переходника М20В/М20Н.
КМЧ-3
Назначение – крепление 3-х вентильных блоков на объекте.
КМЧ-102ДД
Назначение – соединение 3-х вентильных блоков и датчиков давления.
Демпфер
Назначение – защита чувствительного элемента датчика давления, например ДДМ-03, от воздействия гидроударов или измеряемых сред.
