Предназначен для применения в системах автоматического контроля и регулирования, подключения датчиков давления к технологическому процессу.
Рабочая среда – Жидкость, пар, газ
Давление рабочей среды – до 40 МПа
Температура рабочей среды – -60…+160 °С
Материал блока – 12Х18Н10Т
ПРЕИМУЩЕСТВА
- различные варианты присоединения к процессу (внешняя или внутренняя резьба, М20х1,5; G1/2; 1/2NPT);
- защита от односторонней перегрузки;
-
дренаж через импульсные линии;
-
подключение контрольных и эталонных приборов;
-
рабочая среда – Жидкость, пар, газ;
-
давление рабочей среды до 40 Мпа;
-
температура рабочей среды –60…+160 °С;
-
материал блока 12Х18Н10Т.
Гарантийный срок эксплуатации — 2 года
ПРИМЕР ОБОЗНАЧЕНИЯ

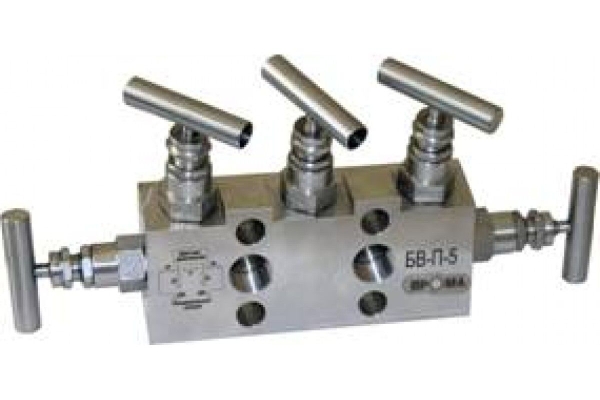

БВ-П-Х1-Х2-Х3-Х4-Х5 ТУ 28.14.13-046-87875767-2020
Х1 – число вентилей (3,5).
Х2 –тип гидравлической схемы (1 без дренажа, 2 с дренажный клапан после изолирующего вентиля).
Х3 – резьба присоединения к процессу (1 – G1/2; 2 – М20*1,5; 3 – 1/2NPT).
Х4 – наличие КМЧ. (0 – отсутствуют, 1, 2, 3 согласно приложения).
Полная комплектация :
БВ-П3(5)+ КМЧ30+Уточнить резьбу КМЧ-31 и КМЧ-32 и выбрать вариант крепления датчика к трубе кмч33 или кмч34 или кмч35
|
Наименование
|
Применяемость
|
Примечание
|
|
|
|
Ниппель
|
БВ-П-3 БВ-П-5
|
1/2NPT
|
|
КМЧ-31
|
|
G1/2
|
|
М20*1,5
|
|
Крепежный комплект
|
БВ-П-3 БВ-П-5
|
М10*50
|
|
КМЧ-30
|
|
Комплект монтажных частей
|
БВ-П-3 БВ-П-5
|
1/2NPT
|
|
КМЧ-32
|
|
G1/2
|
|
М20*1,5
|
|
Кронштейн для крепления клапанного блока к трубе Ф50
|
БВ-П-3 БВ-П-5
|
|
|
КМЧ-33
|
|
Кронштейн для креплениядатчика к трубе Ф50
|
БВ-П-3 БВ-П-5
|
горизонтальный
|
|
КМЧ-34
|
|
БВ-П-3 БВ-П-5
|
вертикальный
|
|
КМЧ-35
|
