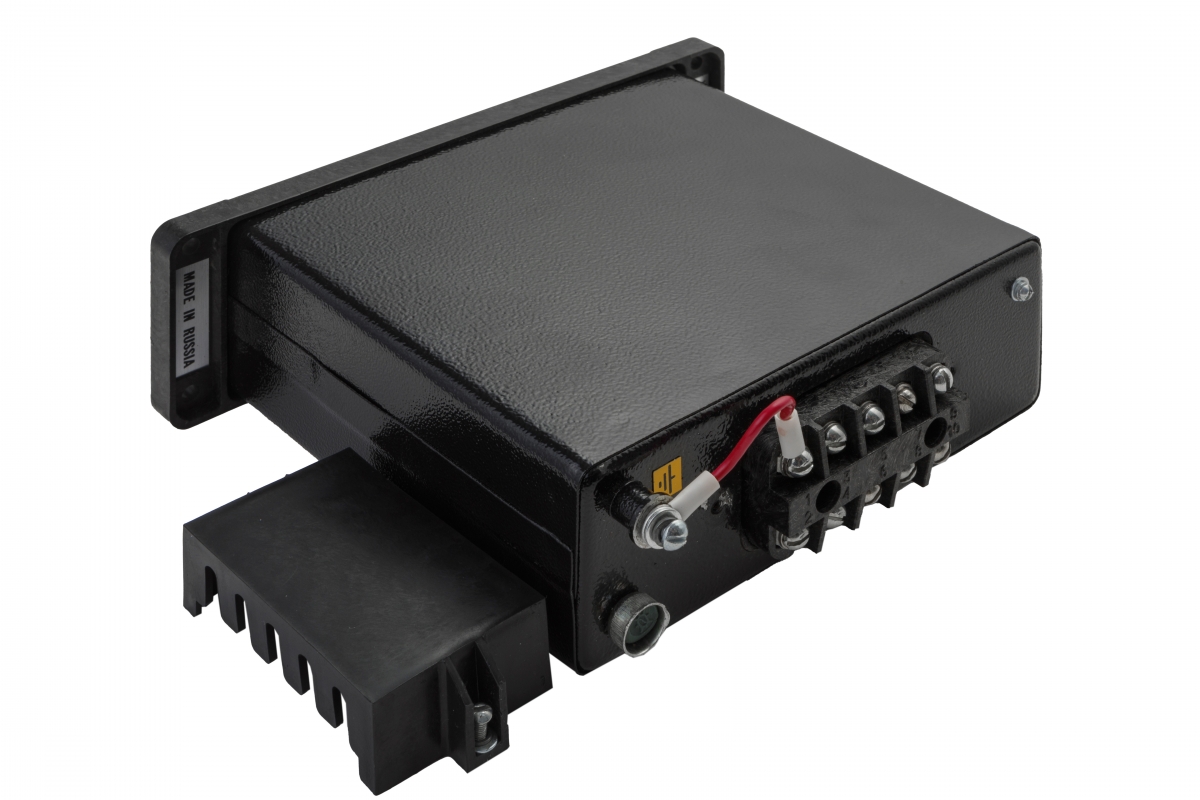

Назначение
Усилитель мощности трехпозиционный У29.3М предназначен для управления синхронными и асинхронными электродвигателями исполнительных механизмов постоянной скорости (МЭО, МЭОФ, КЗР). Осуществляет реверсивное управление однофазными электродвигателями мощностью не более 0.5 кВт. Обеспечивает гальваническую развязку входных и выходных сигналов.
Функциональные возможности
- Изменение состояния трех бесконтактных ключей, управляемых выходными сигналами приборов регулирующих с импульсным выходом (например, PC29М, Р27, ПРОТАР).
- Защита системы регулирования от противоречивых команд управления.
- Формирование паузы между моментами размыкания и замыкания ключей при мгновенном изменении сигналов на входе.
Технические характеристики
ПИТАНИЕ
от приборов, регулирующих с импульсным выходом (РС29 М, Р27, ПРОТАР)

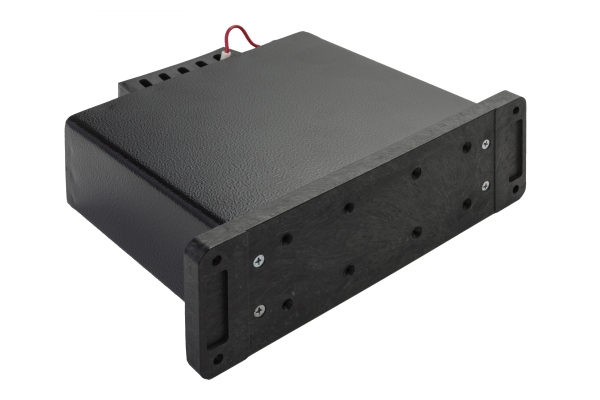

КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ
- Габаритные размеры – 190х60х165 мм
- Масса – не более 1.5 кг
- Монтаж – навесной
- Подключение – 10 винтовых зажимов
ВХОДНОЙ СИГНАЛ
- Вид - двухполупериодное несглаженное напряжение постоянного тока от регулирующего прибора (РС29 М, Р27, ПРОТАР) с импульсным выходом по трех проводной схеме
- Напряжение:
- при разомкнутых ключах – от 0 до 10 В
- при замкнутых ключах – от 18.5 до 28.5 В
ВЫХОДНЫЕ СИГНАЛЫ
- Количество – 3
- Вид – изменение состояния бесконтактных ключей
- Коммутируемое напряжение – не более 250 В
- Коммутируемый ток – до 2 А при продолжительности включения 25%
- Пауза между размыканием и замыканием бесконтактных ключей – не менее 0.05 с
