Назначение

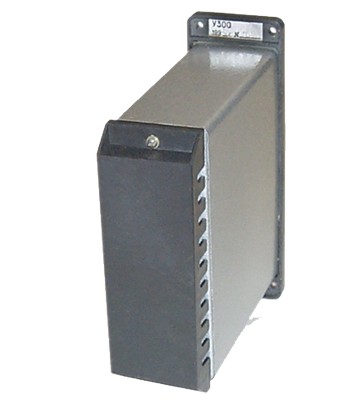

Усилитель мощности трехпозиционный У300 предназначен для управления синхронными и асинхронными электродвигателями исполнительных механизмов постоянной скорости (МЭО, МЭ ОФ, КЗР). Осуществляет реверсивное управление однофазными электродвигателями мощностью не более 0.5кВт. Обеспечивает гальваническую развязку входных и выходных сигналов.
Функциональные возможности
- Усиление по мощности входных сигналов от регулирующих приборов для реверсивного управления однофазным асинхронным электродвигателем или для управления электромагнитными пусковыми устройствами.
- Защита системы регулирования при наличии противоречивых команд управления.
- Защита исполнительного устройства от мгновенного реверса.
- Наличие запрета на включение исполнительного устройства.
- Питание регуляторов МИНИТЕРМ.
Технические характеристики
ПИТАНИЕ
- Напряжение – ~220 В (допускается от 187 до 242 B)
- Частота – от 48 до 62 Гц
- Потребляемая мощность – не более 9 ВА
КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ
- Габаритные размеры – 190х60х165 мм
- Масса – не более 2,5 кг
- Монтаж – навесной
ВХОДНЫЕ СИГНАЛЫ
- Двухполупериодное несглаженное напряжение постоянного тока от регулирующего прибора с импульсным выходом по трех проводной схеме (напряжение при разомкнутых ключах от -10 до 0 В;
при замкнутых ключах от -28.5 до -18.5 В
- Запрет замкнутого состояния бесконтактных ключей
(коммутирующая способность – 15 В, не менее 1 мА постоянного тока).
ВЫХОДНЫЕ СИГНАЛЫ
- Назначение – изменение состояния бесконтактных ключей
- Коммутируемое напряжение – не более 250 В
- Коммутируемый ток – до 2 А при продолжительности включения 25%
- Пауза между размыканием и замыканием бесконтактных ключей – не менее 0.05 с
ИСТОЧНИК НАПРЯЖЕНИЯ
- Назначение – питание регуляторов серии МИНИТЕРМ
- Напряжение – от 21 до 26.5 В постоянного тока
- Сопротивление нагрузки – не менее 150 Ом
